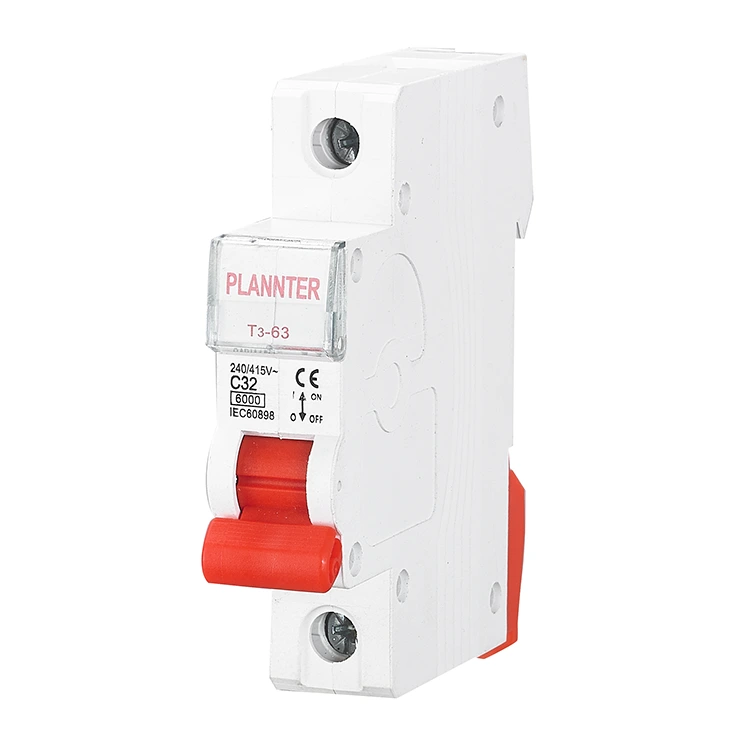

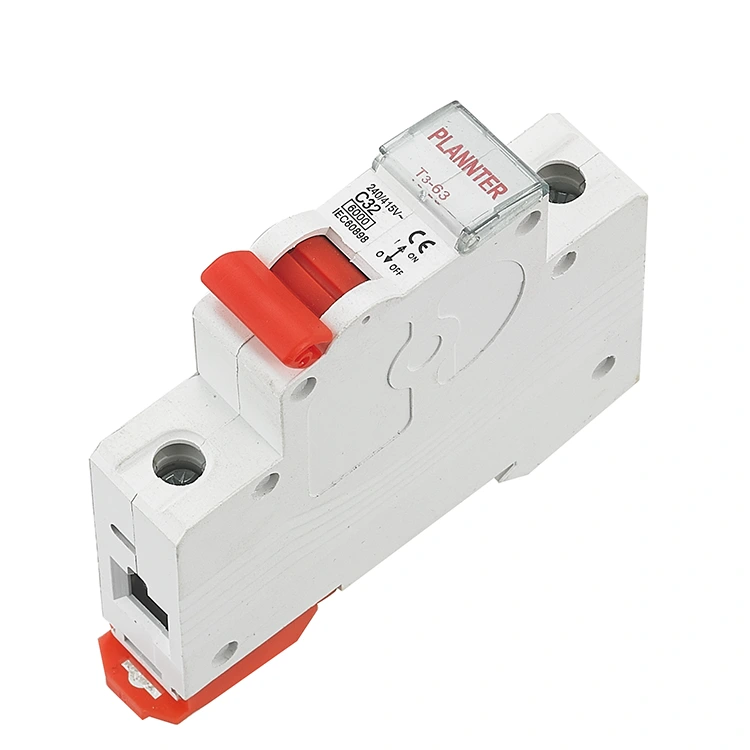

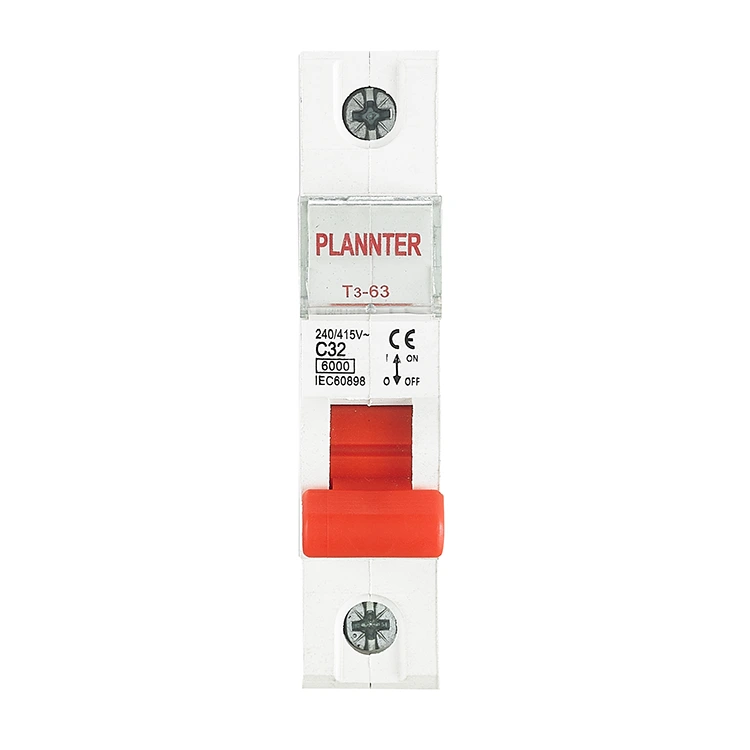

家庭用小型サーキットブレーカー

1p サーキットブレーカー、過負荷および短絡保護、家庭用に適しており、配線はファイアワイヤー用にシングルインおよびシングルアウトで、専門メーカー PUGAO (Plannter Electric) が提供しています。

家庭用小型サーキットブレーカーの範囲は 1A ～ 63A で、回路に短絡障害が発生した場合、実際のテスト後、0.1 秒以内に迅速にトリップして電気機器と回路の安全性を保護します。

一方、過負荷保護と短絡保護の二重の機能も備えており、過負荷時にサーキットブレーカーがトリップを遅らせます。日常照明、ソケット回路、エアコン、キッチン家電の保護などの家庭用配電ボックスに適しています。または、小型電力モーターおよび制御キャビネット用の保護要素。

ISO9001、ISO14001、ISO45001、IEC規格型式試験報告書などの認証を取得しております。アフターサービスに関しては、PUGAOはワンストップでドアツードアのあらゆる輸送およびサポートサービス、専門的な技術サポートとソリューションを提供します。

家庭用小型サーキットブレーカーはどのようにして家を守るのでしょうか?

家庭用 MCB は主に、熱磁気引き外し技術を通じて二重の保護を提供します。

1. 過負荷保護

電気ヒーター、ヘアドライヤー、電子レンジなどの複数の機器を同じコンセントで同時に使用すると、電流が配線の安全容量を超えます。 MCB の内部では、バイメタル ストリップが加熱されて曲がり、機械機構が作動してブレーカーがトリップします。これにより電源が遮断され、ワイヤの絶縁体が溶けて火災が発生する可能性が防止されます。

2. 短絡保護

機器の内部故障や、齧歯動物に配線がかじられるなどの外部損傷が発生した場合、活線と中性線が直接接触し、電流が瞬間的に数千アンペアにまで急増することがあります。ミニチュアサーキットブレーカー内の電磁コイルは強力な磁力を生成し、トリップ機構を瞬時に作動させ、非常に高速で電源を遮断し、電気アーク爆発や機器の損傷を防ぎます。

家庭用小型サーキットブレーカーを選ぶ理由

優れた断熱性: 定格絶縁電圧は最大AC400Vで、事故が発生した場合に故障した回路を迅速に遮断し、機器の損傷や火災を回避できます。

高い電流遮断能力: PUGAO は、6A から 63A までの幅広い仕様を提供しており、最大 6kA の電流遮断容量を備えており、日常家庭で危険な短絡が発生した場合に適時に電源を切断するために使用でき、短絡が発生した場合は電磁リリース機能を使用できます。電流を素早く遮断し、事故を減らすことができます。

便利な設置: 標準 35 mm DIN レールを採用し、シンプルな構造、取り付けが簡単、迅速な分解が可能で、あらゆる種類の配電ボックスに適しています。

品質と認証の保証:当社は家庭用ミニチュアサーキットブレーカーの生産に特化した10年以上の経験を持つ自社工場を持っており、当社の製品はCE認証とISO9001品質管理システム認証に合格しています。 OEM/ODMカスタマイズサービスをサポートします。

アプリケーションシナリオ

PUGAO (Plannter Electric) 住宅用小型サーキットブレーカーは、家庭用配電システム用に特別に設計されており、家庭生活の隅々にミリ秒レベルの安全シールドを提供します。

1. キッチンとバスルーム

これらは、家庭内で電力消費が最も集中し、環境条件が最も複雑なエリアです。電気オーブン、食器洗い機、電気温水器、IHコンロ、ビルトインスチームオーブンなど、さまざまな家電製品が活躍しています。高い起動電流と湿気の多い環境のため、堅牢な保護が不可欠です。

当社の利点: 当社の 32A/40A サーキット ブレーカーは、頻繁な高負荷起動に耐えられる厚みのある接点設計を特徴としています。優れた消弧性能と組み合わせることで、高温多湿の環境でも迷惑なトリップや電気アークの発生がなく、信頼性の高い動作が保証されます。

2. 寝室とリビングルーム

これらの居住空間には、電流に非常に敏感な精密機器が多数設置されています。現代の家庭には、スマート テレビ、ホーム シアター システム、コンピューター、LED 調光システム、スマート ホーム ハブが備えられています。これらのデバイスは短絡サージに対して非常に脆弱です。瞬間的な電流のスパイクにより、回路基板に修復不可能な損傷が生じる可能性があります。

当社の利点: PUGAO MCB は、ミリ秒レベルの応答速度を持つ磁気トリップ機構を利用して、障害が発生した瞬間に電源を即座に遮断し、それによって高価なマイクロチップを焼損から保護します。

3. 空調および HVAC システム

空調システムは通常、長期間にわたって安定した中断のない電源を必要とします。連続動作すると持続的に熱が発生します。劣悪な回路ブレーカーは、内部温度の過度の上昇によって頻繁に迷惑なトリップが発生する傾向があります。

当社の利点: 当社は完全に自動化されたスポット溶接プロセスを採用し、内部接触抵抗を大幅に低減します。夏の高温環境での連続全負荷運転でも、当社のサーマルトリップ機構は正確な精度を維持し、機器の過熱による早期の配線劣化を防ぎます。

4. スマート充電と主配電

電気自動車の普及に伴い、EV充電スタンドや主分電盤を設置する家庭が増えています。これらの設置には、非常に高い遮断容量と妥協のない信頼性が求められます。

当社の利点: ご要望に応じて、PUGAO に連絡して、堅牢な 6000A 遮断容量を備えた 2P (二極) サーキットブレーカーにアップグレードすることができます。活線と中性線の両方を同時に切断し、家庭のメンテナンス中または電力網の極端な変動に対応して 100% の物理的絶縁保護を提供し、ISO 9001 国際安全規格に準拠しています。

ご自宅の MCB の交換が必要かどうかを判断するにはどうすればよいですか?

専門のメーカーおよびサプライヤーとして、当社は製品とともに包括的な使用法とメンテナンスのガイドラインを提供します。しかし、住宅の電気設備に関しては、特定の機器の交換が必要かどうかをどのように判断できるのでしょうか?著しい経年劣化やパフォーマンスの低下の兆候が見られる場合は、直ちにユニットを新しい PUGAO 製品と交換することをお勧めします。

頻繁に起こる迷惑なつまずき: 高電力機器が使用されていない場合でも、回路ブレーカーが自動的に作動します。これは、内部のバイメタル ストリップの疲労を示します。

リセットが難しい：トリップ後、スイッチを押し上げるのが難しい、またはリセット時に緩くて不安定な感じがする。これは、内部の機械機構の磨耗を示しています。

筐体の変色または焦げ臭：筐体が黄ばんだり変色したり、焦げたような臭いがする。これは内部端子の接触不良を示しており、過熱につながり、重大な火災の危険があり、直ちに対処する必要があります。

短絡時のトリップの失敗: 短絡が発生するとスイッチが作動せず、配線が焼けます。これは磁気トリップ機構の故障を示します。
