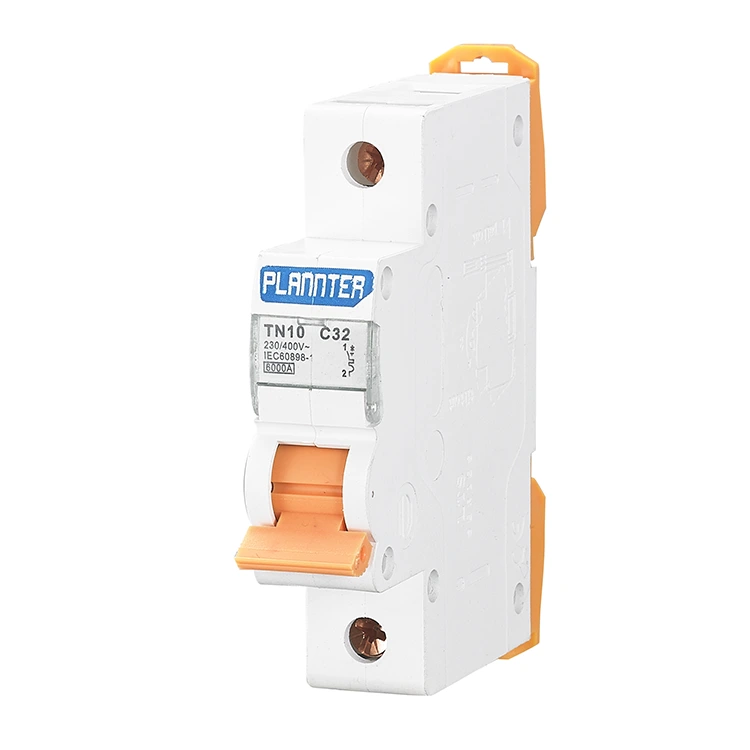

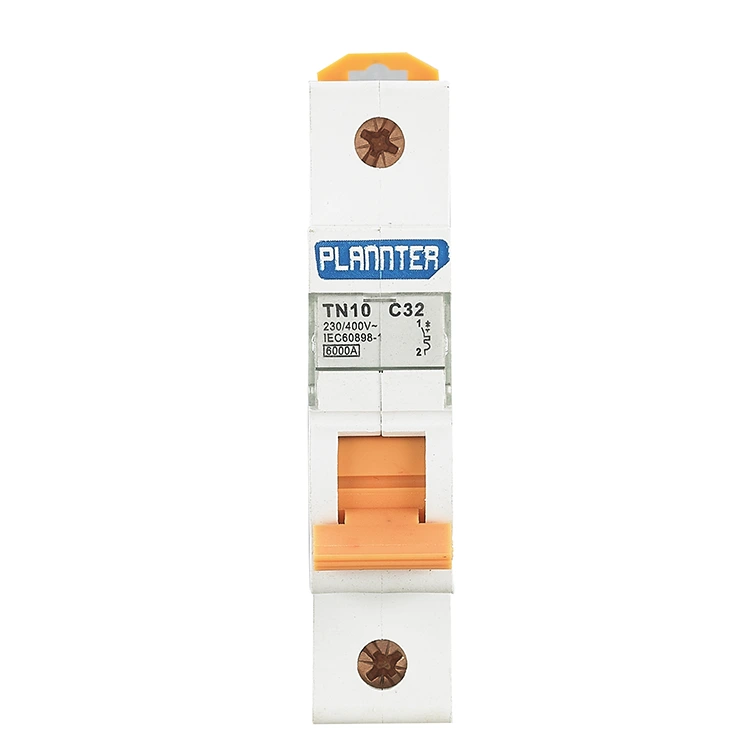

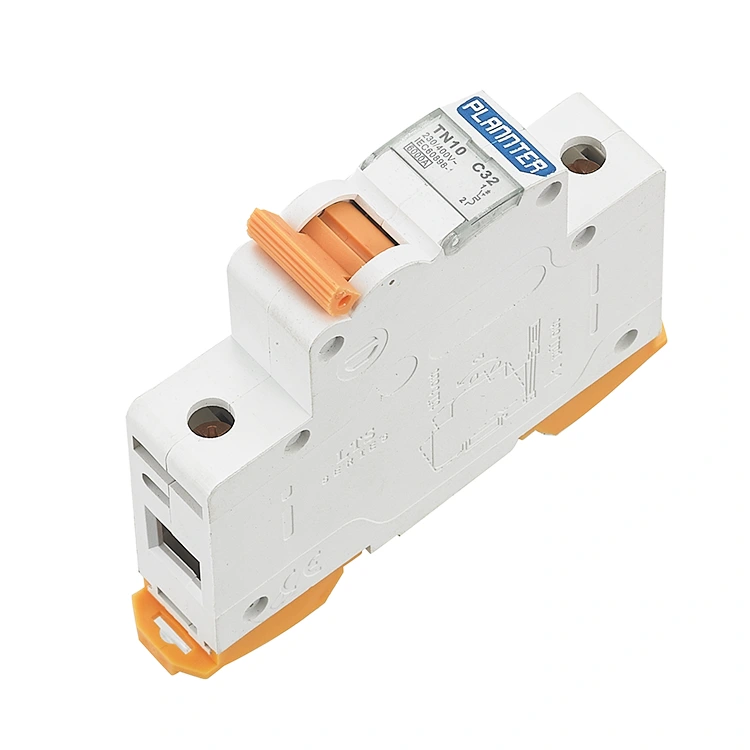

短絡保護用サーキットブレーカー

短絡保護用サーキットブレーカーは、低電圧配電器具です。回路を効果的に保護するアーク消火装置が装備されています。家庭環境および産業環境では、回路ブレーカーはナイフスイッチ、ヒューズ、サーマルリレーなどの電気部品の組み合わせと同様の役割を果たし、回路の安全な動作を確保します。

動作原理

回路ブレーカーの内部には、段階的な過負荷に対処するように設計されたバイメタル ストリップと、短絡の処理専用の電磁コイルという 2 つの主要な保護機構が備えられています。数ミリ秒以内に回線が自動的に切断されるようにするために、デバイスはトリガーされると次の動作シーケンスを実行します。

瞬時センシング：短絡が発生すると、ブレーカー内部のコイルに大電流が流れます。

磁力の発生：電磁誘導の原理により、この異常な大電流により瞬時に非常に強力な磁場が発生します。

機械的衝撃: この磁場によって発生する力は重いハンマーのように作用し、トリップ機構に瞬間的な衝撃を与えます。

急速な切断: 電気接点が数ミリ秒以内に強制的に開放され、電流の流れが突然遮断され、極度の熱による配線の溶解や発火が防止されます。

サーキットブレーカーのポールの種類

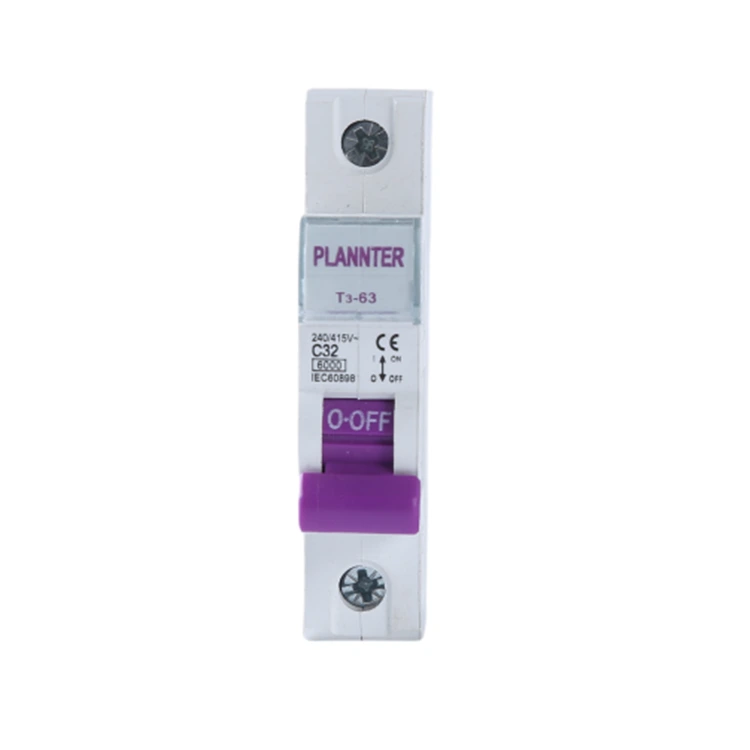

1. 単極サーキットブレーカー: 短絡保護用サーキットブレーカはスイッチング接点を 1 つだけ備えており、主に家庭の照明回路やソケットなどの単相回路に使用されます。

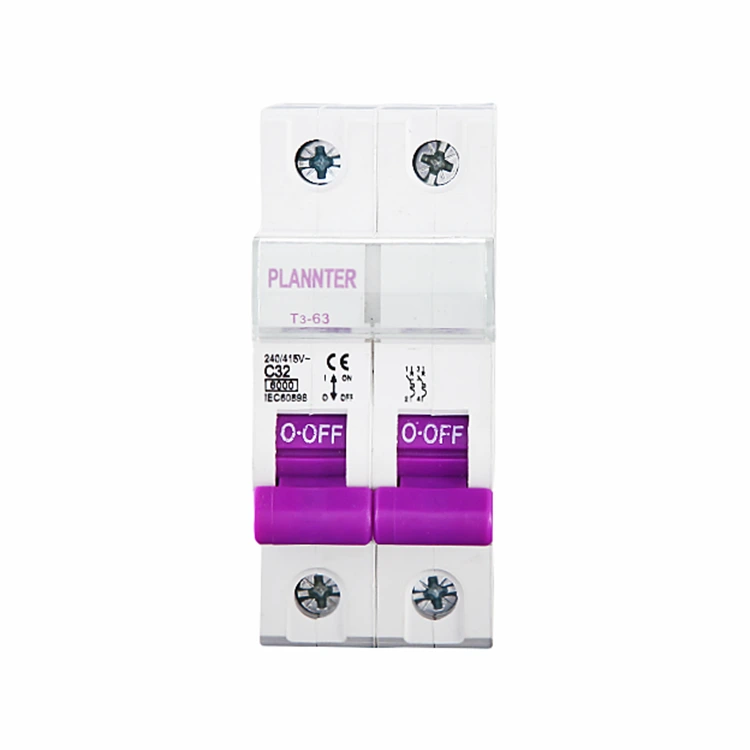

2. 二極サーキットブレーカー: 二極サーキットブレーカーには、相線と中性線を制御するための 2 つのスイッチング接点があります。二極回路ブレーカーは通常、モーター制御や二相電力システムなど、相線と中性線の両方を同時に制御する必要があるシナリオで使用されます。

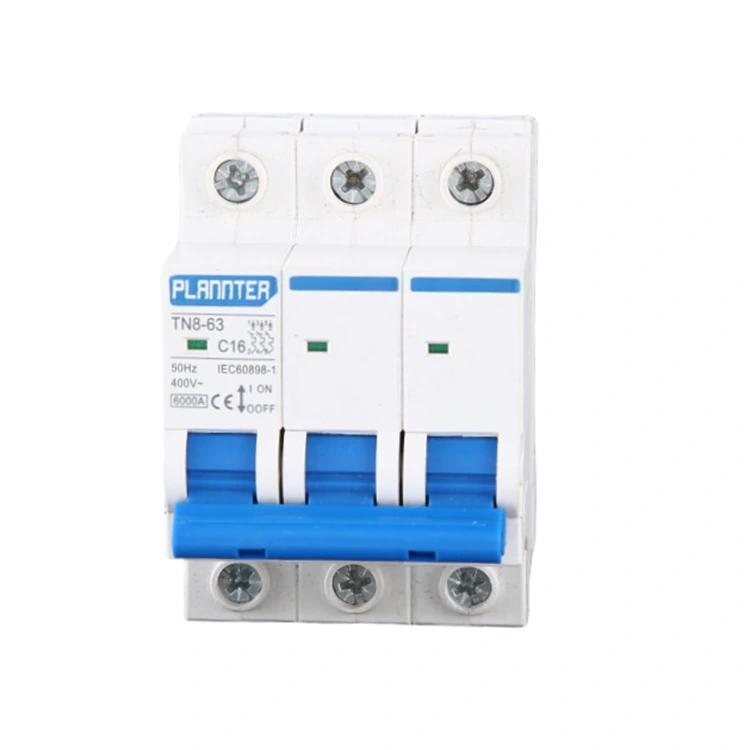

3. 3 極サーキットブレーカー: 3 極サーキット ブレーカーには、安全でバランスの取れた負荷分散を確保するために 3 つの別々の電力線を同時に制御する必要がある商業用および産業用機器など、3 つの別々の相線を制御する 3 つのスイッチング接点があります。

利点

1.この短絡保護用サーキットブレーカは、標準的な35mm DINレール取り付け方法を採用し、瞬間的な突入電流に対処するために高精度の磁気熱ダブルリリース機構を採用しています。

2. 長期の熱応力による絶縁劣化を防ぐための強化された絶縁システム設計。

3. 最大 AC400V の定格絶縁電圧、過電圧保護機能を備え、太陽光発電や複雑な配電ネットワークに適しています。

4. 6A ～ 63A の定格電流オプション、コンパクトなモジュール設計で、住宅用照明、ソケット、モーター、太陽光発電システム、その他のさまざまな負荷需要シナリオに対応します。

5.この製品は、海外流通やブランドカスタマイズの需要を満たすOEM/ODMサービスをサポートしています。 PUGAO（プランターエレクトリック）工場はISO9001国際品質システム認証を取得しました。

アプリケーションシナリオ

PUGAO の短絡保護用サーキットブレーカーは、住宅、商業、産業用の電力システム全体で利用され、さまざまな設定に信頼性の高い保護を提供します。

1. 住宅用配電システム

照明、コンセント、家電製品の回路に使用されます。配線の老朽化や電化製品の故障による短絡が発生した場合、電源の供給を迅速に遮断して、配線の焼損や火災の発生を防ぎます。

2. 商業ビルの電力システム

当社のサーキットブレーカーは、ショッピングモール、オフィスビル、ホテルなどの商業施設の配電システムに適しています。主回路と分岐回路の両方に適用され、広範囲にわたる停電や機器の損傷を引き起こす短絡を防ぎます。

3. 産業用機器と生産ライン

さまざまな種類の産業機械、電気モーター、自動生産ラインに導入されています。機器の故障や配線の異常が発生した場合には、電源を迅速に遮断するため、機器の損傷や生産の中断を防ぎ、メンテナンスコストやダウンタイムのリスクを軽減します。

4. 配電盤および制御システム

配電キャビネットや制御パネル内に設置してコア保護コンポーネントとして機能し、複数の回路に集中的な短絡保護を提供できます。これらはエンジニアリング プロジェクトや統合電気機器アセンブリでよく利用されます。

5. 大きな短絡電流環境

変圧器や電源の近くに設置された回路、または高い短絡電流レベルが特徴のその他の領域で、高い遮断容量を備えた回路ブレーカーが必要な場合、この製品は理想的な選択肢となります。

よくある質問

Q: 短絡保護と過負荷保護は同じものですか?

A: いいえ。通常、これらは同じ回路ブレーカーに統合されていますが、異なる原理で動作します。過負荷保護は、熱の蓄積に依存して、長時間にわたる過剰な負荷を防ぎます。短絡保護は、磁気吸引力に依存して、瞬間的な大電流を防ぎます。

Q: 一部の回路ブレーカーの定格が 6kA であるのに、他の回路ブレーカーの定格は 15kA であるのはなぜですか?

A：遮断容量を表します。定格 6kA は、安全に遮断できる最大短絡電流が 6,000 アンペアであることを意味します。実際の短絡電流がこの値を超えると、サーキットブレーカーが爆発する可能性があります。変圧器容量が大きい場所では、遮断容量が大きい回路ブレーカーが必要です。選択する前に、PUGAO が専門的な推奨事項またはカスタマイズされた設計ソリューションを提供することを許可してください。

Q: サーキットブレーカーを掃除できますか?どのように進めればよいでしょうか?

A: はい。ただし、事前に電源が完全に切断されていることを確認する必要があります。

乾いた布を使用してハウジングのほこりを拭き取り、消弧室内にほこりの粒子が入らないように注意してください。

厳禁: プラスチックハウジングの清掃に化学溶剤や水を使用しないでください。難燃性材料の性能が損なわれたり、内部短絡が発生したりする可能性があります。
