電圧サージから機器を保護

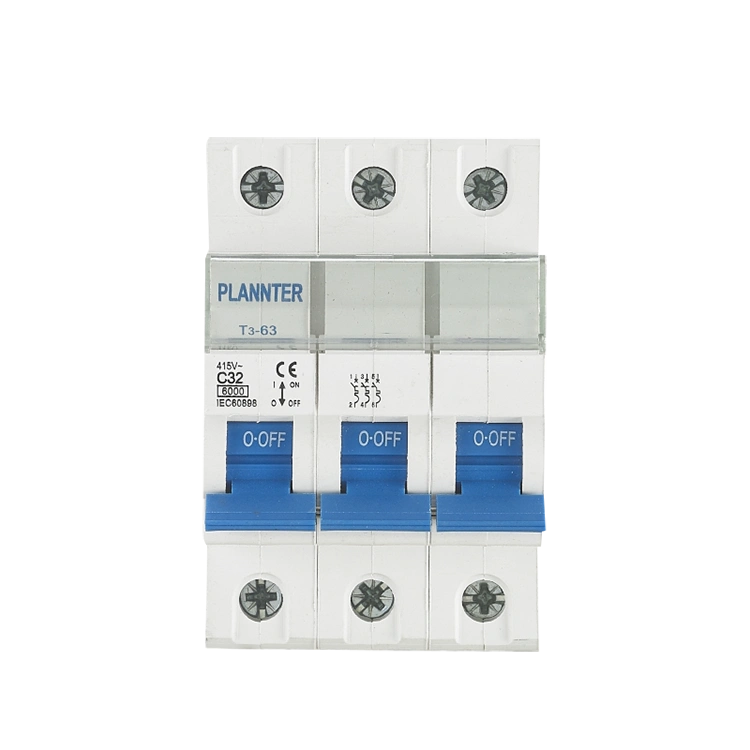

ミニサーキットブレーカー (MCB) の専門メーカーとして、Pugao(プランター)は、高効率の電気安全性と信頼性の高い製品をお客様に提供します。 MCB は現代の電気機器の重要なコンポーネントであり、堅牢な過負荷および短絡保護を提供します。故障時には自動的に電流を遮断します。従来のヒューズとは異なり、リセット可能であるため、寿命が長く、コストが低くなります。

小型サーキットブレーカーはどのように機能しますか?

アンMCB回路を過電流状態から保護する電気機械デバイスです。故障状態を検出し、オン/オフ スイッチを遮断して電流を即座に遮断します。具体的には、その機能は過負荷や短絡から保護することです。では、このプロセスはどのように機能するのでしょうか?

MCBに定格値を超える電流が長時間流れると、内部のバイメタルストリップが発熱して曲がります。この動作によりサーキットブレーカーのトリップ機構が作動し、電流が遮断されます。このプロセスを通じて、過負荷保護が実現されます。

突然の大電流サージ、つまり短絡が発生すると、MCB 内の電磁コイルが強力な磁界を発生し、瞬時に接点が分離され、数ミリ秒以内に回路が遮断されます。これは短絡保護です。

故障解除後は操作レバーを「入」の位置に戻すことで手動復帰でき、部品を交換することなく電源を復旧できます。

ミニサーキットブレーカー タイプ B、C、D の違いは何ですか?

ミニサーキットブレーカーは、そのトリップ特性、特に突入電流への応答方法に基づいて、タイプ B、C、および D に分類されます。正しいタイプを選択すると、不必要につまずくことなく適切な保護が保証されます。

タイプB:

• 定格電流 (In) の 3 ～ 5 倍でトリップします。
• 低突入電流アプリケーションに適しています。
• 照明や小型家電などの住宅用回路でよく使用されます。
• 敏感な負荷を迅速に保護します。

タイプC:

• 定格電流 (In) の 5 ～ 10 倍でトリップします。
• 中程度の突入電流負荷向けに設計されています。
• 商業および軽工業用途で広く使用されています。
• エアコン、ポンプ、小型モーターなどの機器に最適です。

タイプD:

• 定格電流 (In) の 10 ～ 20 倍でトリップします。
• 迷惑なトリップを発生させることなく、高い突入電流に対応します。
• 重工業用途に使用されます。
• 変圧器、大型モーター、溶接装置などに適しています。

MCBとRCD/RCCBの違い

ミニサーキットブレーカーと RCD/RCCB はどちらも電気システムに不可欠な保護デバイスですが、その目的は異なります。それらの違いを理解することで、回路を完全に保護することができます。

ミニサーキットブレーカー (MCB):

• 過負荷や短絡状態から保護します。
• 電流が定格制限を超えると自動的にトリップします。
• 住宅、商業、産業用の配電システムで使用されます。
• 漏れ電流や感電の危険性は検出しません。

RCD / RCCB (残留電流装置 / 残留電流遮断器):

• 漏電や感電から守ります。
• 活線電流と中性電流の間の不均衡を検出します。
• 漏れ電流が安全なしきい値 (例: 30mA) を超えるとトリップします。
• 過負荷または短絡保護は提供しません。

主な違い:

• 保護タイプ:MCB は機器を保護します。 RCD/RCCBは人々を守ります。
• 関数：MCB は過電流を処理します。 RCD/RCCB は漏れ電流を検出します。
• 使用法：完全な保護のために一緒に使用されることがよくあります。
• 安全レベル:両方のデバイスを組み合わせることで、電気的安全と個人的安全の両方が確保されます。

Pugao(Plannter) のミニチュアサーキットブレーカーを選ぶ理由

当社の MCB 製品は、過負荷および短絡保護、高い安全性を提供し、火災のリスクを軽減できます。さらに、保護が必要な場合は迅速に反応し、ほぼ瞬時にトリップすることができるため、回線や接続された機器へのダメージが軽減されます。後から簡単にリセットすることも可能です。スイッチに表示される状態により回路の状態がわかるので大変便利です。

当社のミニチュアサーキットブレーカーは、サイズがコンパクトで、ユーザーユニットや配電ボックスに高密度で設置できるため、スペースを非常に効率的に利用できます。また、他の機器に影響を与えずに、障害に最も近い回路ブレーカーのみがトリップするように調整することもできます。

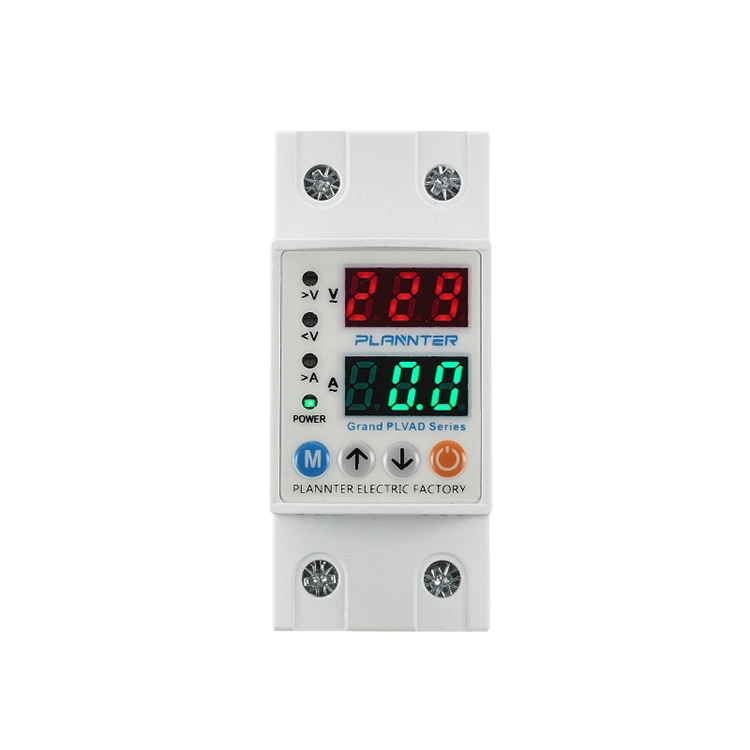

電圧保護装置は、サージ保護装置または電圧安定装置とも呼ばれ、Pugao(Plannter) が提供するもう 1 つの電気装置です。MCBそして切替スイッチ。予期せぬ電圧変動、いわゆるサージやスパイクから電子機器を保護し、より安定した電力供給を確保します。

主な特長

Pugao(Plannter) は高度な技術を使用して電圧保護装置を設計および製造します。これらのデバイスは広い入力電圧範囲を備えており、90 ～ 280 V の保護を提供するため、さまざまな電力網に高度に適応できます。サージ電流が発生した場合、保護装置は 40kV に耐え、大きなピークの発生を回避し、異常電圧に 1 ナノ秒未満で応答します。

当社の製品には、電源投入、保護の作動、配線障害の警告を促す明確なインジケータライトが表示されており、使用時に非常に便利です。ハウジングには難燃性素材を採用し、安全性を高めています。

主な機能

過電圧/不足電圧保護:

• 電圧プロテクターは、供給電圧をリアルタイムで継続的に監視します。
• 電圧が事前に設定された制限を超えるか下回ると、回路を自動的に切断します。
• 不安定な電力供給による家電製品の損傷を防ぎます。

時間遅延機能:

• 内蔵の遅延機能により、電圧変動時の頻繁なスイッチングを回避します。
• 電力が安定した後に安全に再接続でき、コンプレッサーや敏感な機器を保護します。
• 遅延時間はアプリケーションのニーズに基づいて調整できます。

調整可能な設定:

• 電圧プロテクターは、調整可能な過電圧、不足電圧、電流パラメーターをサポートしています。
• ユーザーは、さまざまな負荷要件に応じて保護しきい値を設定できます。
• 住宅、商業、産業用アプリケーションの柔軟性が向上します。

インジケータライト:

• LEDインジケーターを装備しており、動作状態を明確に示します。
• 正常動作、障害、保護モードなどの状態を表示します。
• ユーザーがシステムのステータスを迅速に特定し、問題のトラブルシューティングを行うのに役立ちます。

設置とメンテナンス

設置する前に、まず設置場所を検討してください。家全体を保護するために、Pugao(Plannter) は主分電盤に主電圧保護装置を設置することをお勧めします。ポイント保護の場合、電圧プロテクタを壁のコンセントに直接差し込み、別の電源タップや延長コードとデイジーチェーン接続されていないことを確認してください。

設置後は電化製品を保護できます。利用可能なすべてのソケットを使用できますが、機器の最大負荷容量を超えてはなりません。繊細で高価な電子機器、特に一部のオーディオ機器や医療機器が優先される場合があります。

使用プロセス全体を通じて、電圧保護装置は基本的にメンテナンスを必要としません。注意すべき主な操作は、ステータス インジケーター ライトを定期的に確認することです。内部にはユーザーが修理できる部品はなく、寿命が限られており、サージを吸収するたびに性能が低下します。したがって、明らかな欠陥がなくても、長期間使用すると最終的には交換する必要があります。これは使用上の自然な現象です。

種類と用途

シングルコンセントプロテクター:

• 単一コンセント形式の電圧プロテクターは、個々の機器用に設計されています。
• 冷蔵庫、エアコン、テレビなどによく使われています。
• 単一デバイスの過電圧および不足電圧に対する専用の保護を提供します。
• 設置も簡単で住宅用に最適です。

プラグインサージプロテクター:

• コンピュータ、ルーター、オフィス機器などの複数のデバイスに使用されます。
• 電圧保護とサージ抑制を組み合わせて安全性を高めます。
• ホームオフィスや小規模な商業施設に適しています。
• ポータブルで一時的または柔軟な設置に便利です。

パネル取り付け / 耐久性:

• 分電盤や分電盤に設置されます。
• 産業および商業環境でシステム全体を保護するように設計されています。
• より高い電流負荷を処理し、集中的な保護を提供します。
• 工場、サーバールーム、大規模な電気システムに最適です。

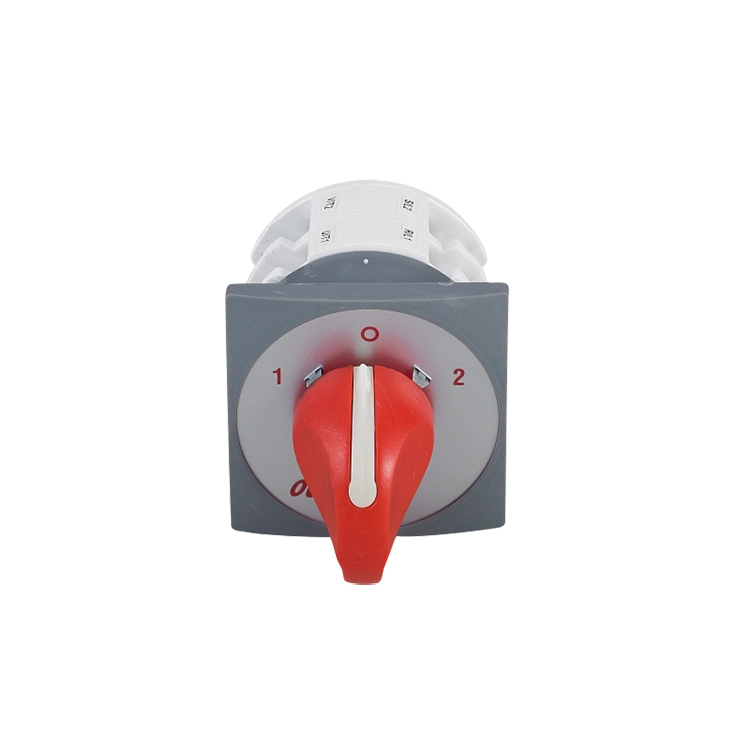

Pugao(Plannter) が提供する切り替えスイッチの購入へようこそ。この製品には 3 つのタイプがあります。自動, マニュアル、 そしてユニバーサル切り替えスイッチ。その機能は、たとえば、停電やメンテナンス期間中に、一次電源から二次電源またはバックアップ電源に、2 つの電源間で負荷を切り替えることです。本製品を使用することで、無停電電源供給、稼働維持、機密機器の保護などの効果が得られます。

主な特徴と機能上の利点

安全なソース分離:

• 切り替えスイッチにより、一度に 1 つの電源のみが接続されるようになります。
• 主電源とバックアップ電源の間の逆給電を防止し、システムの安全性を向上させます。
• 人員や電気機器を保護するために不可欠です。

手動操作と自動操作:

• 手動切り替えスイッチにより、電源間のユーザー制御切り替えが可能になります。
• 自動バージョンは停電を検出し、介入なしで即座に切り替わります。
• デュアルモード設計により、通常時と緊急時両方に柔軟に対応できます。

センターオフ位置:

• 両方の電源が切断された中立位置を提供します。
• 活電流が流れないので安全に保守・点検が行えます。
• 設置または保守時のリスクを軽減します。

遷移タイプ:

オープントランジション (ブレークビフォアメイク):

• 切り替えスイッチは、バックアップを接続する前にプライマリ ソースを切断します。
• 短い中断が発生しますが、安全な切り替えが保証されます。
• 標準的な住宅用および商業用システムで広く使用されています。

クローズド遷移 (メイクビフォアブレイク):

• 切り替え中に両方のソースを一時的に接続します。
• ダウンタイムのない無停電電源を提供します。
• 同期が必要で、重要なアプリケーションで使用されます。

負荷管理:

• 切り替えスイッチは、異なる電源間で効率的に負荷を分散するのに役立ちます。
• 停電時における重要な負荷の安定した動作をサポートします。
• 全体的なエネルギー管理とシステムの信頼性が向上します。

堅牢な設計:

• 高品質の絶縁材料と耐久性のある接点で構築されています。
• 機械的および電気的寿命が長くなるように設計されています。
• 住宅、商業、産業環境での連続運転に適しています。

一般的なアプリケーション

非常用電源システム:

• 切替スイッチは、継続的な電力供給を確保するために非常用電源システムで広く使用されています。
• 系統障害時に自動的または手動で負荷をバックアップ電力に転送します。
• 病院、データセンター、重要なインフラストラクチャには不可欠です。

ジェネレーターのバックアップ:

• 商用電源と発電機供給の間の安全な切り替えを可能にします。
• 機器に損傷を与えたり、人員に危険を及ぼす可能性のある逆潮流を防止します。
• 一般的に、住宅用、商業用、産業用の発電機システムに設置されます。

キャンピングカー/RV:

• 陸上電源と車載バッテリーまたは発電機システムを切り替えるために使用されます。
• 旅行時やオフグリッド使用時に家電製品への安定した電力供給を確保します。
• コンパクトな設計により、限られたスペースの設置に適しています。

適切な切り替えスイッチを選択するには?

選択する前に、Pugao(Plannter) はいくつかの重要な要素を考慮することをお勧めします。電気システムの定格電流と電圧、必要な極数、操作機構 (手動、電動、または自動)、環境条件 (IP 保護レベル)、現地の規格への準拠、設置および使用する場所。これらの要素を考慮した後でも、専門的な技術サポートや選択に関するアドバイスが必要な場合は、いつでもご相談ください。

設置とメンテナンス

トランスファー スイッチを取り付ける場合は、当社の設置ガイドと地域の電気規定に従ってください。手順には、スイッチの設置、電源線、負荷線の接続、および接地が含まれます。

使用後は定期的な点検が必要です。各検査では、接続が緩んでいないか、磨耗や腐食がないかを確認し、スイッチの動作をテストし、ほこりや破片を日常的に除去します。また、自動スイッチは手動スイッチに比べて制御回路とバッテリーの確認が必要です。
