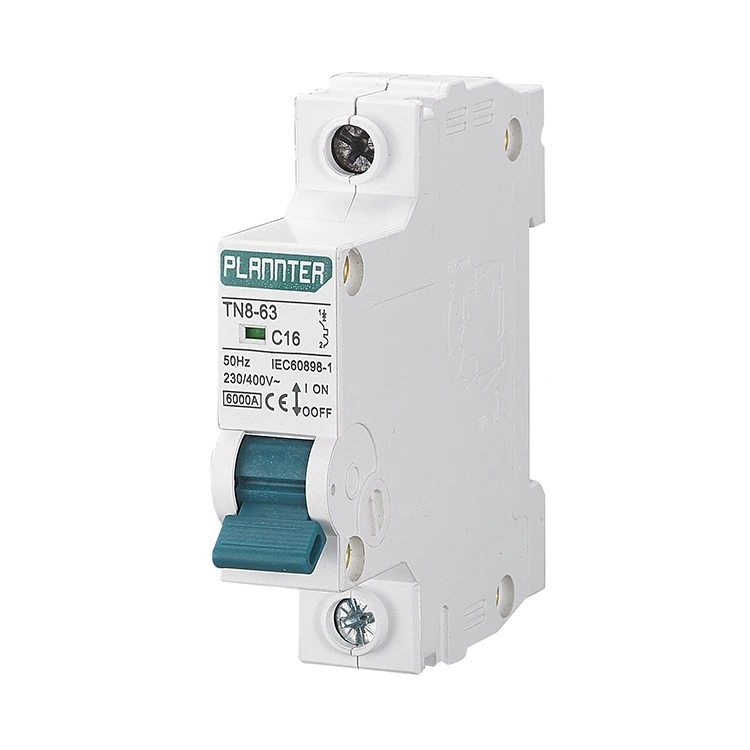

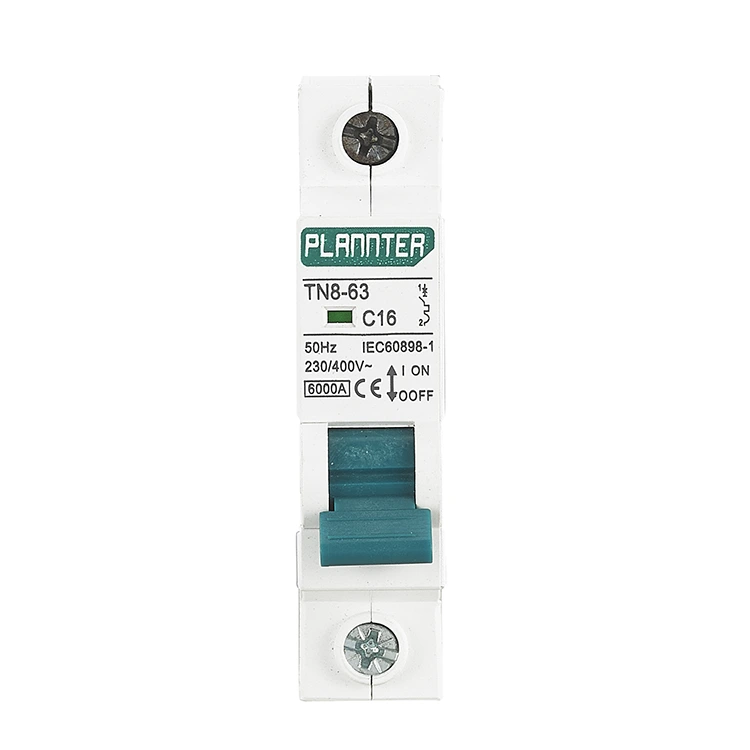

銀接点ACミニサーキットブレーカー

PUGAO (Plannter Electric) は中国の信頼できるメーカーおよびサプライヤーであり、シルバーコンタクト AC ミニサーキットブレーカーを含む当社の製品に対して 1 年間の保証サービスを提供しています。保証期間内に、人為的以外の損傷が発生した場合は、契約に従って返品または交換を提供し、技術サポートを提供します。

最大 AC400V まで絶縁されたこの回路ブレーカーは、最大 6kA の電流遮断容量をサポートし、6A ～ 63A の幅広い用途に適しています。標準の 35mm DIN レールに取り付けられ、CE および ISO9001 認定を受けています。

主な特長

1. 優れた導電性

銀は自然界で最も導電性の高い金属です。接触抵抗が低いため、エネルギー損失と発熱が最小限に抑えられます。 32A または 63A の全負荷で動作している場合でも、サーキットブレーカーの内部温度は低く保たれるため、動作の安定性が向上します。

2.耐アーク性の向上

短絡によりブレーカーが作動すると、接点間に数千度の温度を発生する電気アークが発生します。銀接点はアーク侵食に対して優れた耐性を備えており、耐用年数にわたって数千回の電気スイッチングサイクルに耐えることができます。

3. 耐用年数の延長

頻繁な負荷の開閉や変動を特徴とする環境では、銀接点 AC ミニサーキットブレーカは、耐侵食性が高いことが実証されています。このため、高周波アプリケーションに最適です。さらに、安定した化学的特性により、頻繁な交換の必要性が軽減され、メンテナンスコストが削減されます。

4. 過負荷および短絡保護

この製品の設計には、標準的な熱磁気トリップ機構が組み込まれています。このシステムは、異常な電流状態が発生した場合に回路を迅速に切断し、機器と配線の両方を保護します。

定期的なメンテナンス

定期的なメンテナンスにより、銀接点 AC ミニサーキットブレーカーの寿命が延びます。定期的に点検を行ってください。1 か月または 3 か月に一度、サーキットブレーカーの包括的な点検を行うことをお勧めします。

1. 定期的な目視検査

頻度: 6 ～ 12 か月ごと

ハウジングを検査する: サーキットブレーカーのハウジングに亀裂、変形、または焦げの兆候がないか確認してください。ハウジングの変色が観察された場合は、内部の過熱を示している可能性があります。ユニットを直ちに交換する必要があります。

マーキングを検査する: 銘板上のパラメータがはっきりと見え、ほこりで隠れていないことを確認してください。

ハンドルを点検する：操作ハンドルが正しい位置にあり、緩みや破損がないこと。

2. 配線端子の締め付け

頻度: 設置後 6 か月後に初回検査。その後は毎年。

重要な安全上の警告: 検査を実行する前に、上流の電源を切断し、マルチメータを使用して電圧が存在しないことを確認する必要があります。

手順: トルクドライバーを使用して、PUGAO が指定する特定のトルク値でネジをゆっくりと締めます。無理な力を加えるとネジ山が切れたり、導体がつぶれたりする恐れがありますのでご注意ください。

3. 掃除とホコリの除去

頻度：環境により異なります。粉塵レベルの高い施設では、より頻繁な清掃が必要になります。

電源を切って掃除する: 乾いた柔らかい布または低圧の圧縮空気を使用して、ブレーカーの表面およびその周囲のほこりを吹き飛ばしてください。

化学物質は一切使用していません: プラスチック製ハウジングを拭く場合は、ガソリン、アルコール、その他の有機溶剤を使用しないでください。ハウジングが脆くなったり、亀裂が入ったりする可能性があります。

乾燥を保つ: 配電ボックス内に結露や水が溜まっていないことを確認してください。湿気の多い環境では、内部の金属部品が腐食する可能性があります。

4. 機能テスト

頻度：年に1回。

手動操作テスト: 電源が切断された状態で、ハンドルをオンとオフの位置の間で数回素早く切り替えます。明確な「クリック感」と明確な積極的な関与感を感じるはずです。ハンドルが硬く感じたり、詰まったり、オンの位置に留まらない場合は、内部の機械機構が磨耗していることを示しているため、ユニットを交換する必要があります。

漏電テスト (RCBO/漏電保護のみ): 電源が接続された状態で、「テスト」ボタンを押します。サーキットブレーカーはすぐに落ちるはずです。ボタンを押してもトリップしない場合は、漏電保護機能が故障しているため、直ちにユニットを交換してください。

応用

住宅用配電：過負荷および短絡保護機能により、電気の異常使用時に電源を自動的に遮断し、火災やその他の事故を効果的に防止します。家庭用照明回路、ソケット回路、キッチン、空調設備によく使用されます。

家庭用電化製品の保護: たとえば、シルバーコンタクト AC ミニサーキットブレーカーは、エアコン、洗濯機、その他の日常生活の家庭用電化製品に使用され、家庭の電力消費に信頼できるセキュリティを提供します。

太陽光発電システム: この MCB は、操作の安全性を強化するためのシステム保護戦略を備えた、PV コンバージェンス ボックス、インバーター グリッド側、AC 側の過負荷保護に使用されます。

商業および建築物: オフィスビルや店舗の照明と電力回路を保護し、建物の配電システムの正常な動作を確保します。

その他: 回路異常を防止する制御盤内の小電力モーターおよびリレー回路保護用。

よくある質問

Q: サーキットブレーカーが本当に銀の接点を使用しているかどうかを確認するにはどうすればよいですか?

A: 分解と検査: 廃止されたユニットを分解します。接触点は、独特の明るい白色の金属光沢を示す必要があります。さらに、多数のトリップサイクルの後でも、表面は黒くなったり炭化したように見えるのではなく、金属の完全性を保持する必要があります。

認証サポート: PUGAO は、ISO9001 認証に基づいて包括的な検査レポートを提供し、すべての製造バッチの接触材料が製品データシートに概説されている仕様に厳密に準拠していることを保証します。

Q: 銀の接点は酸化して黒くなりますか?

A: シルバーは確かに空気中の硫黄と反応し、変色して黒くなります。ただし、重要な点は、硫化銀は導電性を維持するということです。これが酸化アルミニウムとの根本的な違いとなります。その結果、銀の接点は回路内の中断のない電気の流れを保証し続けます。

Q: 銀接点 AC ミニサーキットブレーカーは高価ですか?

A: 銀は貴金属ですが、PUGAO は自動化された大量生産と最適化されたサプライチェーン管理を活用して、コストを競争力の高い範囲内に抑えています。銅接点サーキットブレーカーに関連するリスク (頻繁な交換の必要性や電気的障害の可能性など) を比較検討すると、銀接点の優れた費用対効果がすぐに明らかになります。価格の見積もりについては、お気軽にお問い合わせください。
