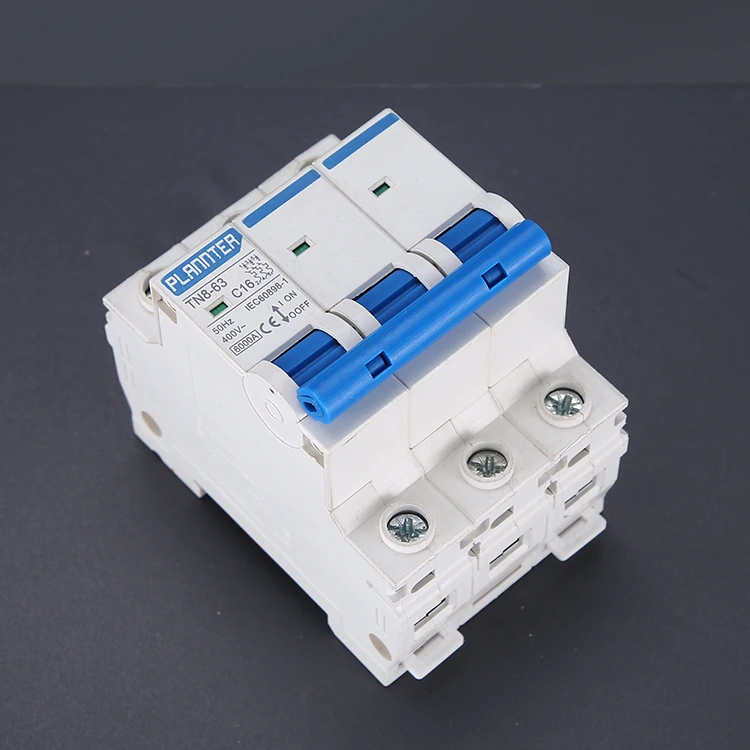

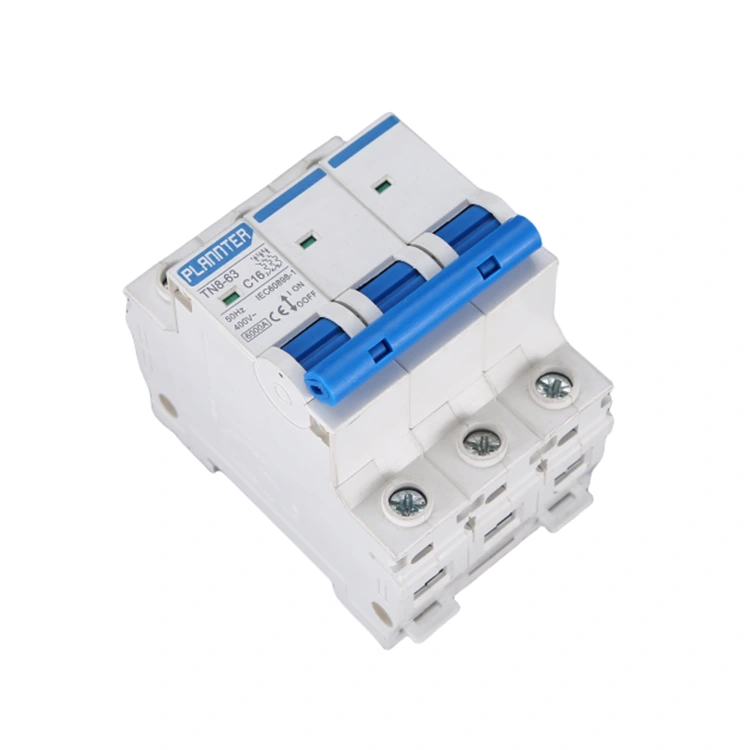

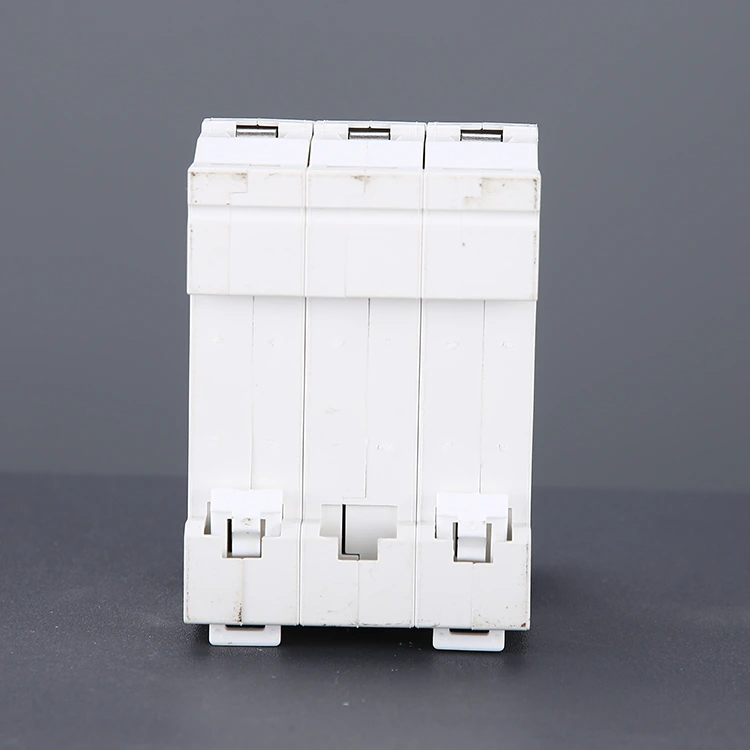

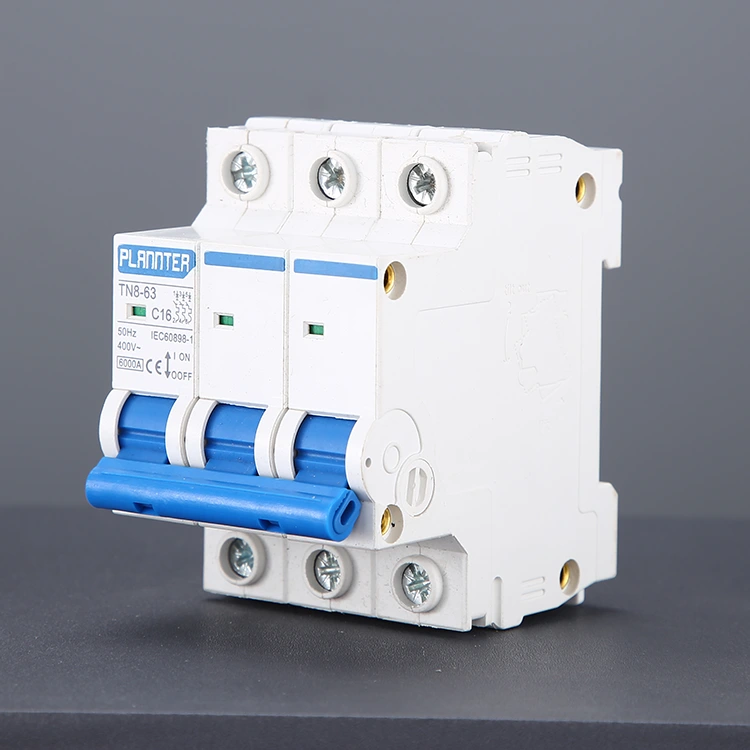

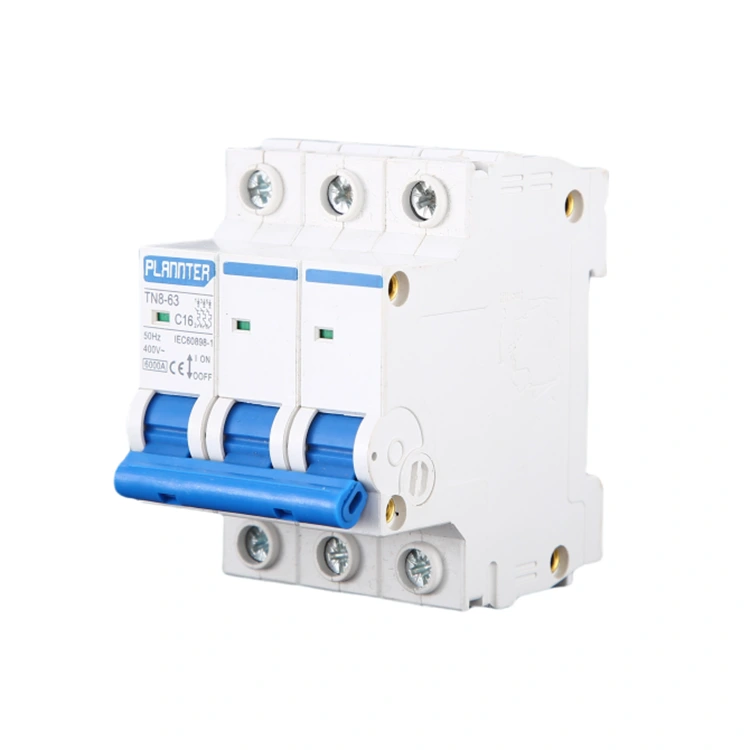

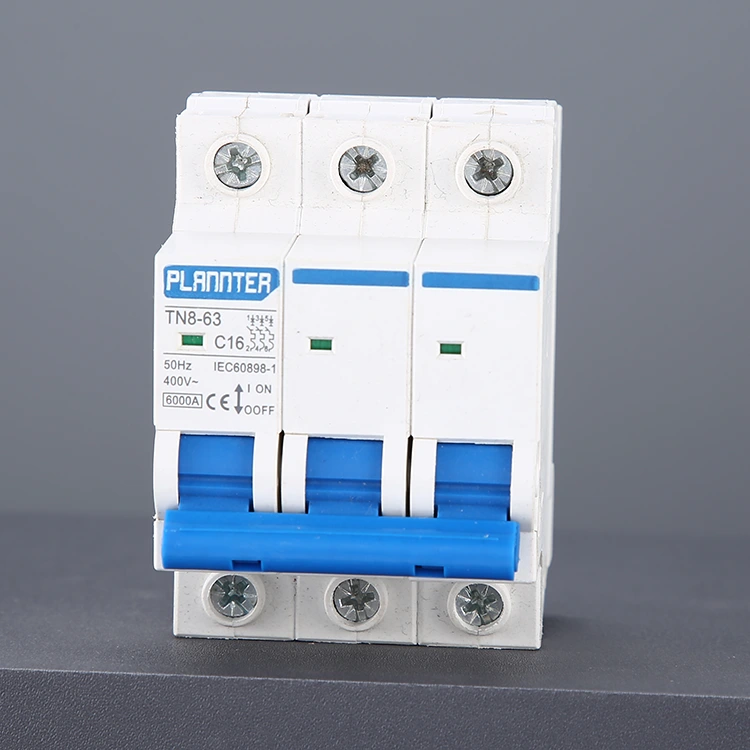

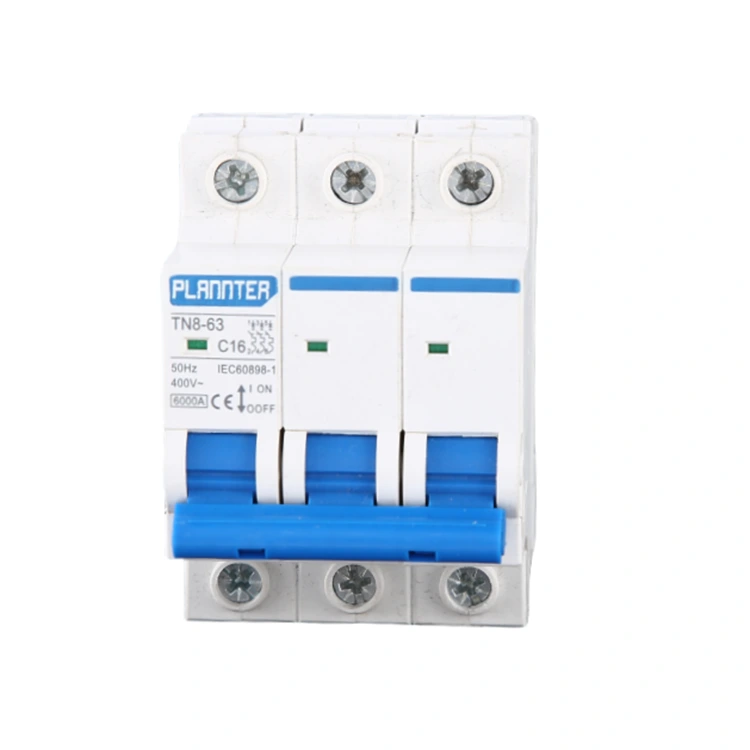

3極銅製ミニチュアサーキットブレーカ

PUGAO (Plannter Electric) 3 極銅ミニチュアサーキットブレーカーは、滑らかなラインを備えた美しくシンプルなデザインで、難燃性に優れた高品質のケース素材で作られています。さらに、コンパクトなサイズ設計と小容積により、さまざまな配電ボックスや制御盤に簡単に設置でき、スペースを節約できます。

主要なコンポーネントには、接点、消弧装置、リリース機構などが含まれます。接点は高品質の銅で作られており、導電性と耐摩耗性に優れ、接触抵抗が低減され、熱損失が低減されます。当社では、アーク消火グリッドやアーク消弧シールドなどの高度なアーク消火技術を採用しており、サーキットブレーカーが回路を遮断したときにアークを迅速に消し、アークによる機器への損傷を防ぎます。リリース機構は、MCB の自動保護機能を実現するための鍵です。回路に過負荷、短絡、その他の障害が発生した場合、リリース機構が迅速に作動して回路ブレーカーが作動し、回路を遮断し、電気機器と作業員の安全を保護します。

3P サーキットブレーカーに銅が不可欠なのはなぜですか?

多くの用途において、3P サーキット ブレーカーは、大電流負荷と長時間の動作を伴う電気モーターや大規模産業機器に電力を供給するという役割を担っています。コストを削減するために、内部の導電性コンポーネントに銅被覆アルミニウムや銅メッキ鉄などの材料を使用すると、性能が低下します。特に、このデバイスには、全銅構造によってもたらされる明確な利点が欠けています。

1. 温度上昇が極めて低い

銅の電気抵抗率は、アルミニウムや鉄の電気抵抗率よりも大幅に低くなります。 32A や 63A などの大電流を流す場合、純銅の導電性コンポーネントは発熱が大幅に少なくなります。これにより、回路ブレーカーが内部の過熱によって引き起こされる迷惑なトリップが発生したり、高温に長時間さらされることによってハウジングが脆くなったり、早期に劣化したりすることがなくなります。

2. 優れた短絡耐量

銅は優れた機械的強度と熱安定性を備えています。 6kA または 10kA の故障電流が発生する短絡が発生した場合、巨大な電磁力と電気アークの極度の熱によって導電性バスバーが変形したり溶けたりすることはなく、ブレーカーが安全かつ効果的に故障電流を遮断できます。

3. 優れた配線性能

銅配線端子は、ケーブル（通常は銅線で作られます）との親和性に優れ、接触抵抗が低くなります。さらに、銅は酸化に強いため、配線接続部の過熱や焦げを防ぎます。

コアパラメータ

定格電圧: 定格電圧はAC400Vで、AC400Vの電圧環境下でも事故なく安定して動作でき、産業プラント、商業ビル、住宅などの低圧配電システムでの使用に適しています。

暖かいヒント: サーキットブレーカーを選択するときは、定格電圧が実際の回路電圧と一致する必要があります。そうでないと、サーキットブレーカーが適切に動作しなくなり、安全上の事故を引き起こす可能性があります。

定格電流: 定格電流の範囲は 6A ～ 63A で、さまざまな負荷電流のニーズに対応できます。

短絡遮断容量: モデル T8-3P Pugao 3 極銅製ミニチュアサーキットブレーカーは、最大 6kA の短絡遮断容量をサポートします。強力な短絡遮断能力を備えており、短絡障害が発生した場合に電流を迅速に遮断し、電気機器と電力システム全体の安全を効果的に保護します。

当社の製造基準

直接メーカーとして、PUGAO (Plannter Electric) は、すべての高仕様 3 極サーキット ブレーカーに高品位の銅コンポーネントを使用することに取り組んでいます。安心して一括購入を進めることも、プロジェクトの要件に合わせた特定のカスタマイズを手配するために直接お問い合わせいただくこともできます。

全自動スポット溶接技術: 全自動設備を採用し、バスバーへの銅接点の高精度溶接を実行し、接続点の電気抵抗がほぼゼロであることを保証します。

T2グレードの電解銅: 当社は高純度の電解銅のみを選択し、リサイクル銅や不純な銅の使用を厳密に拒否することで、当社の製品が 6kA の真の遮断容量を達成することを供給源から保証しています。

厚い銀メッキ接点: 当社の銅製通電コンポーネントの接触面には、回路遮断中に発生する電気アークによって引き起こされる銅材料の焼け落ちであるアーク浸食を防ぐために、追加の銀ベースの合金接点が組み込まれています。
