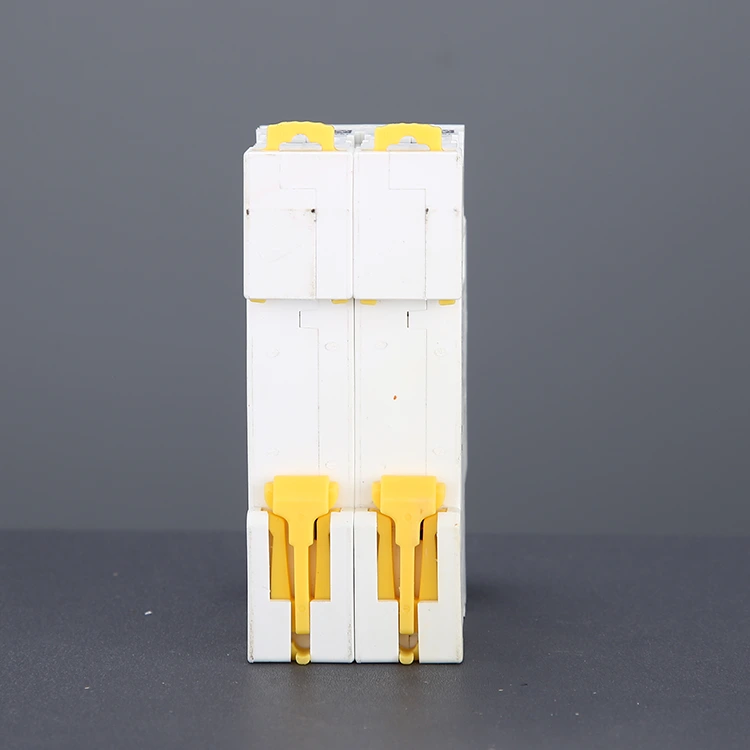

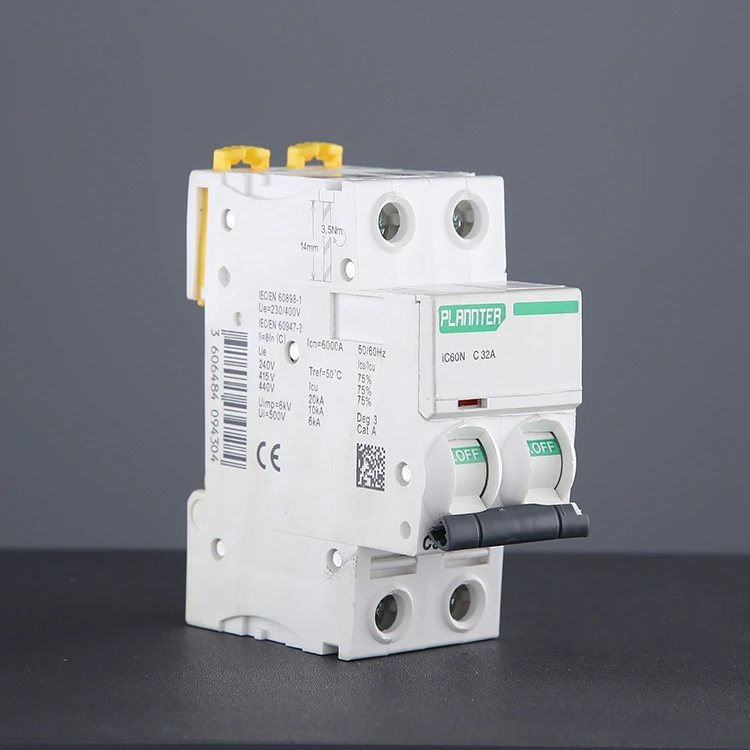

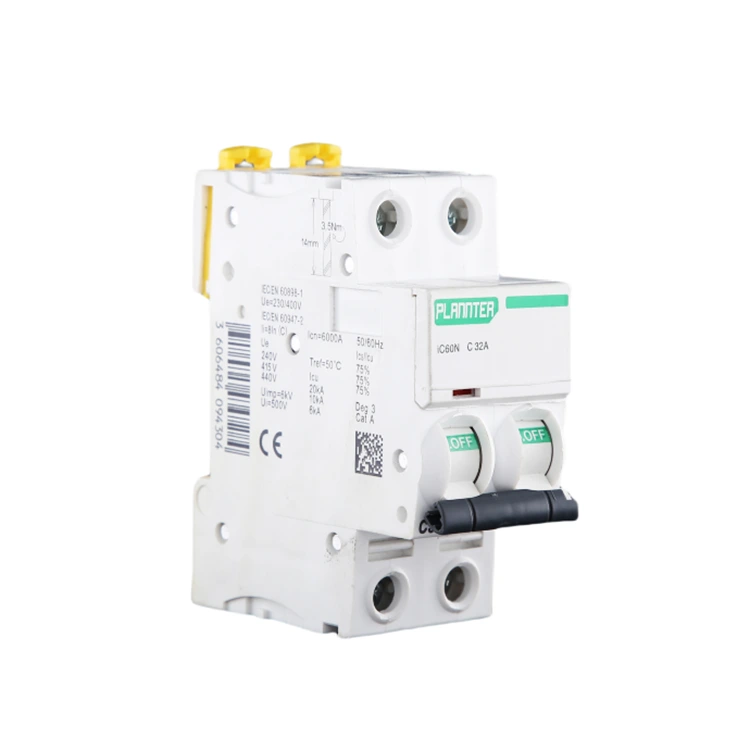

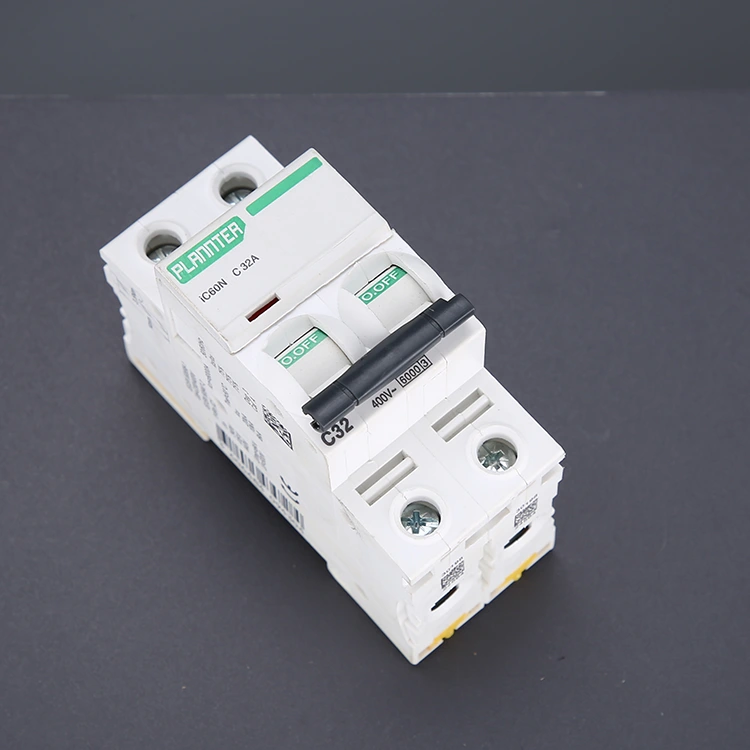

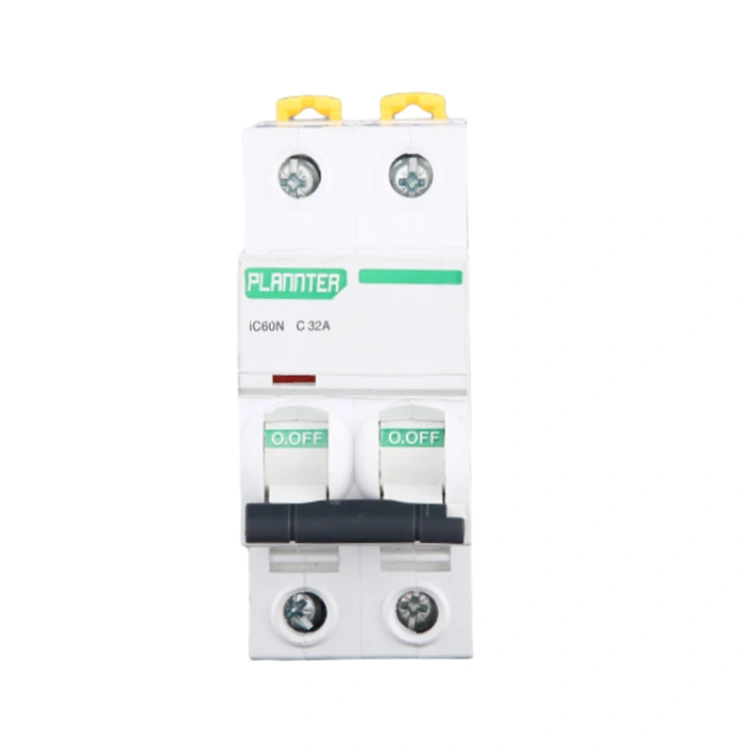

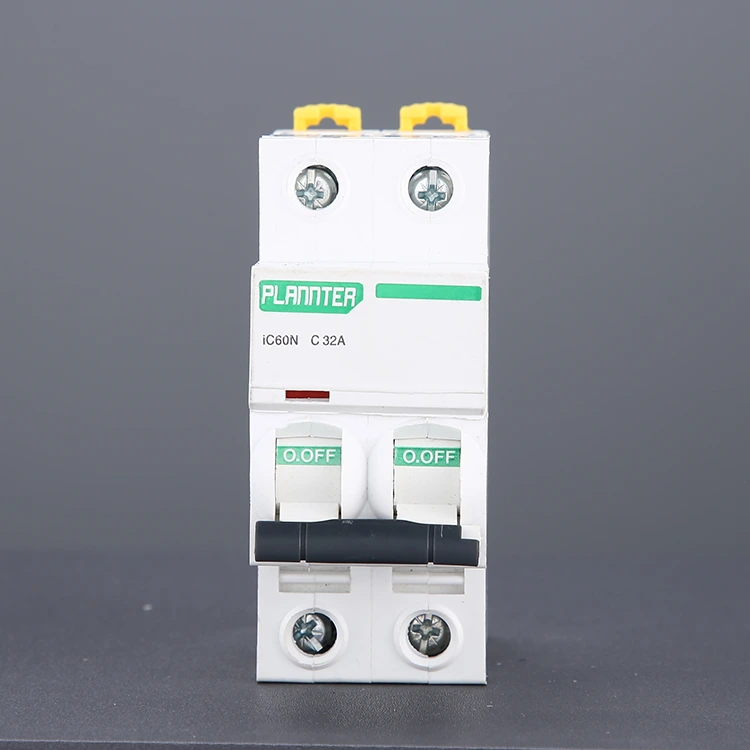

DIN レール取り付け小型サーキットブレーカ

ファイヤーワイヤーのみを切断する単極サーキットブレーカー (1P) とは異なり、2 極 DIN レール取り付けミニチュアサーキットブレーカーは、トリップ時にファイヤーワイヤーとゼロワイヤーを同時に切断し、ゼロワイヤーの帯電による感電の危険を回避し、より高い安全率を実現します。したがって、家庭用エアコン、給湯器、配電主開閉器、小電力機器など、停電に対する完全な保護が必要な用途に特に適しています。

DIN レール設計が業界標準なのはなぜですか?

1. モジュール性と柔軟性

ブロックを使用して構築するのと同じように、複数のサーキット ブレーカー、残留電流デバイス、コンタクタ、またはリレーをレール上に並べて取り付けることができます。

回路に追加の分岐が必要な場合は、分電盤全体を交換することなく、レール上の空きスペースに新しいブレーカーを挿入するだけで済みます。

2. 優れた設置効率

電気技師にとって、DIN レールに取り付けられた小型サーキット ブレーカーの取り付けはほんの数秒で完了します。従来のネジ固定方法と比較して、取り付け時間を80%以上短縮します。

3. 標準化と互換性

IEC 60898 規格に準拠することで、PUGAO サーキットブレーカーは、ABB、Schneider Electric、Siemens などのブランドと寸法的に完全に互換性があります。既存の機器を交換する必要がある場合、当社の製品は直接の代替品として機能します。

4. 放熱とメンテナンス

レール取り付けにより回路ブレーカーが吊り下げられ、その背後に空気循環の隙間が生じ、効果的な熱放散が促進されます。

メンテナンスの際は、特定のデバイスをレールから取り外すだけでよく、キャビネット エンクロージャ全体を分解する必要はありません。

DIN レール取り付けと固定取り付け: 違いは何ですか?

レール取り付けを選択するシナリオ: レール取り付けは、サーキット ブレーカー アプリケーションの 90% 以上で推奨されます。

● 標準的な配電ボックスまたはキャビネット

● 一括インストールが必要な状況 (エンジニアリング プロジェクト)

● 将来的にメンテナンスや拡張が必要になる可能性があるインスタンス

● 住宅、商業、およびほとんどの産業用配電システム

関数

過負荷保護：定格を超える負荷電流が長時間流れると、MCB内部のバイメタルが熱により曲がり、機械機構が作動して回路を遮断し、ラインの過熱や発火を防止します。

短絡保護：線路に短絡が発生し、瞬時に電流が急増した場合、電磁ストライカが急速に強力な磁力を発生し、リンク機構を押して接点を遮断し、ミリ秒トリップを実現します。

完全な隔離: メンテナンスまたはオーバーホール中に、サーキットブレーカーを手動で操作すると、ファイアラインとゼロラインが同時に切断され、機器が帯電しないことが保証され、オペレーターの安全が保護されます。

二重監視: この DIN レール取り付けミニチュアサーキットブレーカは、ファイアラインとゼロラインの現在の状態をリアルタイムで監視し、どちらかのラインに異常が発生するとすぐに保護アクションを実行できます。

DIN レールに取り付けられたサーキットブレーカを適切に取り付ける方法は?

PUGAO は製品の納品に同梱されており、包括的なインストールおよびメンテナンス ガイドを提供します。何か問題が発生した場合は、お気軽にアフターセールステクニカルサポートチームにご連絡ください。 DIN レール設計により設置プロセスが簡素化されるため、標準的な設置方法に基づいた推奨事項も提供できます。

ステップ 1: 電源を切断する

操作を実行する前に、配電ボックスへの主電源を遮断することが必須です。マルチメーターまたは電圧テスターを使用して、入力端子をチェックします。電圧がかかっていないことを確認してから作業を行ってください。絶縁手袋と安全メガネの着用をお勧めします。

ステップ 2: 設置環境を検査する

標準の 35mm DIN レールが配電ボックス内に取り付けられていることを確認します。放熱や今後のメンテナンスを容易にするために十分なクリアランスを確保し、レールが緩みなく確実に固定されていることを確認してください。

ステップ 3: サーキットブレーカーをレールに取り付ける

サーキットブレーカーの上部クリップを DIN レールに合わせて、下部クリップが自動的に所定の位置にロックされるまで下に押します。装置はしっかりと固定され、ぐらつきがないようにしてください。

モジュラー設計により、複数の回路ブレーカーを並べて設置できます。

ステップ 4: 電力線と負荷線を接続する

標準的な配線構成では、電源入力を上部の端子に接続し、負荷出力を下部の端子に接続します。指定された定格電流を満たすワイヤを使用してください (たとえば、32A ブレーカーの場合、ワイヤ断面積 ≥4mm² が推奨されます)。接続の緩みや過熱を防ぐため、端子ネジをしっかりと締めてください。

ステップ 5: 配線と設置ステータスを確認する

すべての配線接続がしっかりと行われ、裸線が露出していないことを確認してください。極性と相順序を確認します。これは三相システムでは特に重要です。サーキットブレーカーのスイッチが「オフ」（切断）の位置にあることを確認してください。

ステップ 6: 電源投入テスト

主電源を復旧した後、回路ブレーカーを「オン」の位置に切り替えて、正常に動作するかどうかをテストします。異音、過熱の兆候、予期せぬトリップがないか確認してください。

よくある質問

1. あなたは商社ですか、それともメーカーですか?

当社は、DIN レール取り付けミニチュアサーキットブレーカにおいて 10 年の経験を持つ専門工場です。

2.カスタマイズされたサービスを受け入れますか?

OEM/ODMサービスを提供しており、製品にブランドロゴを印刷できます。専門の技術および見積チームが、お客様の図面とパラメータの要件に応じて満足のいくソリューションを提供します。
