プラスチック製小型サーキットブレーカーがより安全な家庭配線をどのようにサポートするか

住宅の電気システムが複雑になるにつれて、プラスチック製小型サーキットブレーカー回路保護の重要な部分を維持し、過電流のリスクを管理し、整理された家庭配線をサポートします。

キッチン家電やホームオフィス機器からヒートポンプや電気自動車の充電まで、現代の家庭ではこれまで以上に多くの方法で電気が使用されています。これらの変化は、住宅用分電盤の設計方法、回路の分離方法、電気保護の計画方法に影響を与えています。課題は、単により多くの電力を供給することではなく、配線と保護装置が負荷に適したものであることを確認することです。

住宅配線に優れた回路保護が必要な理由

電気配線は、定義された設置条件下で特定の範囲の電流を流すように設計されています。電流が許容レベルを超えると、導体が過熱し、絶縁体に損傷を与え、火災の危険性が高まる可能性があります。

過負荷は、1 つの回路で動作する機器が多すぎる場合、または回路が流すように設計されているより多くの電流を機器が消費する場合に発生する可能性があります。短絡は、別の、しかし潜在的により深刻な状態を引き起こし、意図しない経路に大電流が流れることを可能にします。

サーキットブレーカーは、指定された動作条件を超えたときに電流を遮断することで、これらのリスクに対処します。ヒューズとは異なり、リセット可能な回路ブレーカーは通常、トリップの原因が特定され、修正された後にサービスに復帰できます。

これは、標準のブレーカーだけですべての電気的障害を防止できるという意味ではありません。地絡保護、アーク障害保護、サージ保護、および適切な接地はさまざまな目的に役立ちますが、設置場所や地域の電気規定によっては必要になる場合もあります。

どうやってプラスチック製小型サーキットブレーカー現代の家にフィット

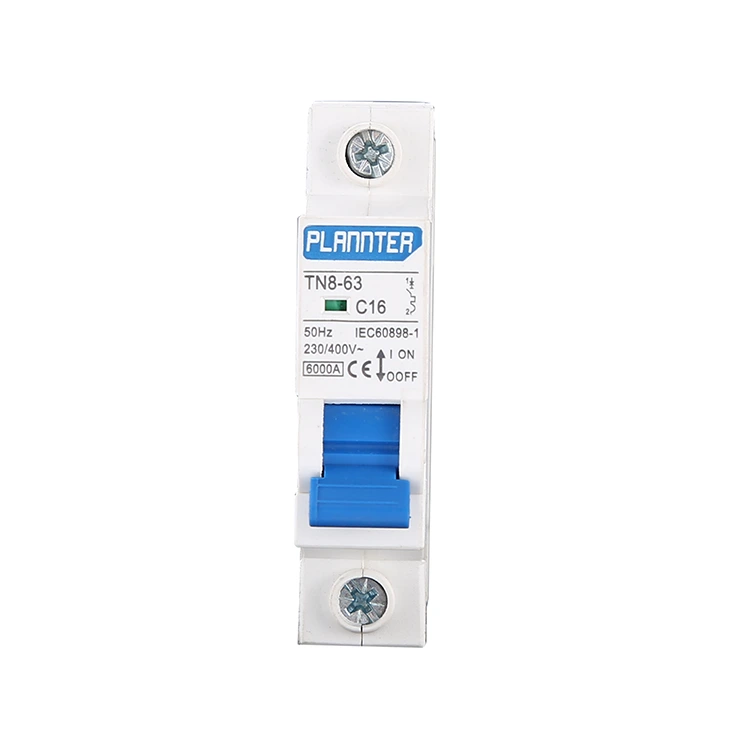

小型回路ブレーカーは、個々の分岐回路を保護するために分電盤に設置されるのが一般的です。プラスチックのハウジングは内部コンポーネントの周囲に電気絶縁を提供し、スイッチング機構と接点は回路遮断機能を実行します。

ハウジングの材質は安全設計の一部にすぎません。その熱特性、難燃性、機械的強度、寸法の一貫性、および内部コンポーネントとの適合性はすべて、製品の性能に影響を与えます。

コンパクトな構造は、限られたパネルスペース内で複数の回路を整理するのにも役立ちます。住宅設備が追加の家電製品、監視デバイス、エネルギー管理機器に対応するにつれて、これはますます重要になります。

これらの特性を合わせて評価する必要があります。コンパクトな筐体だけでは、ブレーカーが特定の回路に適しているかどうかは決まりません。

回路が過負荷になると何が起こるのでしょうか?

ケトル、電子レンジ、トースター、その他の電化製品が同時に動作するキッチンを考えてみましょう。それらの合計の需要が回路の許容容量を超えると、ブレーカーが作動する可能性があります。

中断は不便な場合もありますが、回路に異常な動作状態が発生したことを知らせるものでもあります。正しい対応は、デバイスを繰り返しリセットするのではなく、原因を特定することです。

トリップが繰り返される原因として、いくつかの問題が考えられます。

迷惑なトリップを止めるためだけにブレーカーを高電流モデルに交換しないでください。交換品は、配線、回路設計、および該当する保護要件に適合する必要があります。

家庭の電化と電気の安全性の関係

住宅の電化により、既存の電力インフラに対する需要が変化しています。ヒートポンプ、電気自動車の充電器、IH調理器、蓄電池などにより、大幅な追加負荷が発生する可能性があります。

2026 年 6 月、ABB は、電気設計における重要な考慮事項として、負荷管理、回路保護、モジュール式設置、住宅の電化要件の変化を強調しました。これらの展開は、回路計画で現在の需要と将来の追加の可能性の両方を考慮する必要がある理由を示しています。

米国国家電気規定の 2026 年版では、進化する電気設備要件とエネルギー管理システムにも対応しています。その規定は、その規範が適用される施設に関連しますが、地域での採用および適用される要件は管轄区域によって異なります。

家庭の需要が高まるにつれ、新しい機器を接続する前に、既存の分電盤を専門家による評価が必要になる場合があります。ブレーカーを追加しても、受電電源、バスバー、または既存の配線の容量は自動的に増加しません。

ブレーカーの製造において材料の品質が重要な理由

プラスチックは、適切なエンジニアリングポリマーが絶縁性、寸法安定性、耐熱性を提供できるため、電気機器のハウジングに広く使用されています。ただし、すべてのプラスチックが同じ性能特性を備えているわけではありません。

材料の選択では、動作温度、予想される機械的応力、製造プロセス、および関連する製品規格を考慮する必要があります。エンクロージャは、通常の使用条件を通じて意図された特性を維持する必要もあります。

製造の一貫性も同様に重要です。成形寸法のばらつきはアセンブリのフィット感に影響を与える可能性があり、内部コンポーネントの位置の不一致はスイッチング機構の動作に影響を与える可能性があります。

したがって、品質管理は外観のチェックだけにとどまりません。関連する検査には、寸法検査、機械的動作、電気的性能、温度上昇試験、および該当する製品規格に対する検証が含まれる場合があります。

正確なテスト プログラムは、製品の設計とブレーカーを評価する基準によって異なります。

回路保護を選択する際の実際的なチェック事項

ブレーカーを選択するには、サイズや外観だけで選ぶのではなく、デバイスを電気設備に適合させる必要があります。

定格電流と導体容量: 選択した定格は、該当する設計条件下で設置された導体を保護する必要があります。

定格電圧と周波数: デバイスは、動作する電気システムに適している必要があります。

遮断容量: 短絡電流を遮断する定格能力は、設置要件を満たしている必要があります。

極構成: 極の数とスイッチング構成は回路設計に一致する必要があります。単極デバイスは、すべての電源構成に自動的に適しているわけではありません。

適用される規格: 製品のマーキング、テスト文書、および認証は、対象市場の要件に照らしてチェックされる必要があります。

パネルの互換性: 設置前に、取り付け配置、端子接続、クリアランス、およびエンクロージャの要件を考慮する必要があります。

これらのチェックは、古い住宅をアップグレードする場合に特に重要です。既存の配線、利用可能な供給容量、分電盤の状態によっては、安全に実施できる改善が制限される場合があります。

サーキットブレーカーは広範な安全システムの一部です

効果的な電気保護は、いくつかの対策が連携して機能するかどうかにかかっています。正しいケーブル サイズ、確実な終端、適切な保護装置、適切な接地、および地域の電気規則への準拠はすべて、より安全な操作に貢献します。

小型回路ブレーカーは、不適切な配線方法を補ったり、他のあらゆる形式の電気保護を置き換えたりすることはできません。また、ブレーカーが落ちたとしても、必ずしもデバイス自体に欠陥があることを示すわけではありません。回線をサービスに戻す前に、根本的な原因を調査する必要があります。

住宅所有者にとって最も役立つステップは、回路が繰り返しトリップする場合、配線に損傷の兆候が見られる場合、または新しい需要の高い機器が計画されている場合に、資格のある電気検査を手配することです。

将来を見据えて: より安全な配線はサウンドデザインから始まります

住宅の建物にはより多くの電気機器やエネルギー技術が組み込まれていますが、回路保護の基本は変わりません。電気負荷は適切に評価され、導体は適切に保護され、保護装置は設置に適していなければなりません。

プラスチック製小型サーキットブレーカーコンパクトな構造と過電流保護を組み合わせて、多くの低電圧配電システムで重要な機能を果たし続けます。その有効性は、適切な製品設計、一貫した製造管理、正しい選択、および適切な設置に依存します。

浙江富高電力有限公司 (プーガオ) では、低電圧電気製品に回路保護や配電装置が含まれており、これらの原則は住宅の電気安全を取り巻く広範な技術的背景の一部を形成しています。住宅配線の要件が進化するにつれて、電気システム内のすべてのコンポーネントの安全な調整が最も重要な考慮事項となります。
