私のプロジェクトの安全性、コンプライアンス、収益性を維持するのに役立つミニサーキットブレーカーはどれですか?

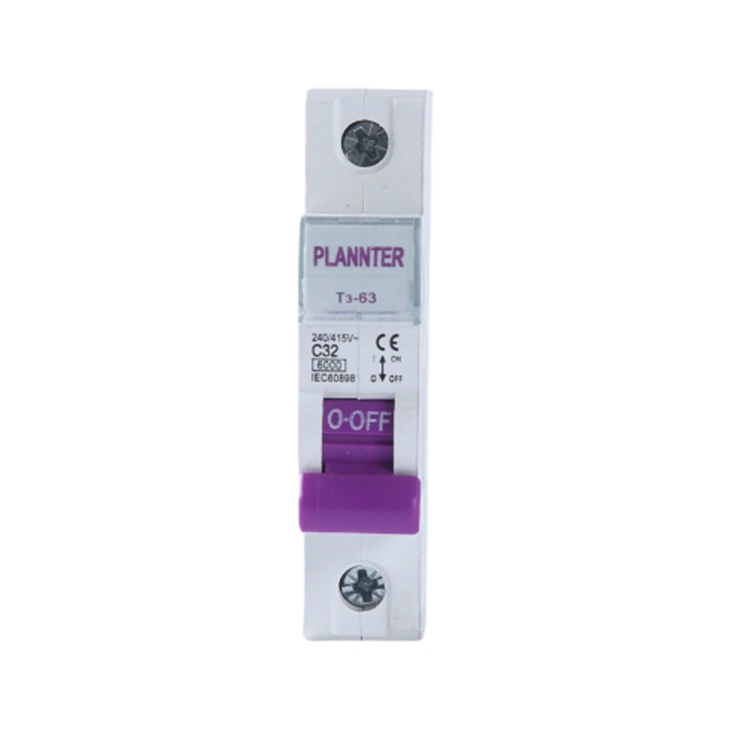

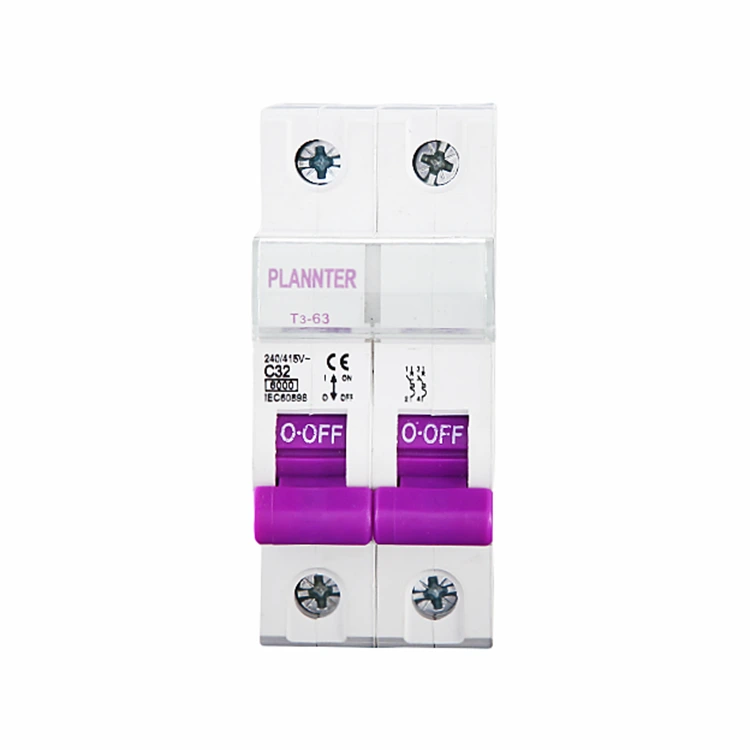

私は、1キロワット単位が重要であり、停止するたびに実際のお金がかかるパネルを管理しています。何年にもわたってデバイスを交換し、迷惑旅行を追跡した後、私は、ある事件の背後にある物語を知りました。ミニサーキットブレーカー 光沢のあるカタログよりも、フィット感、選択性、負荷によって生じる実際の障害が重要です。小売店や軽工業スペースで多用途のボードをアップグレードする際に、さまざまなメーカーのいくつかの小型デバイスのテストを開始しました。請負業者によって指定されているのを私がよく目にしたのは、プランター。それを自分の設計に強制するのではなく、他のブランドと並行して徐々に導入し、比較データを記録し、実際に現場で遭遇する故障モード、つまりモーターの突入電流、LED ドライバーの高調波、EV に隣接する電子機器、および PV のシステムバランス結合器ボックスに焦点を当てました。その結果、調達と運用に至るまで適切なデバイスの選択、設置、防御を行うための明確なフレームワークが誕生しました。

コンテンツ

• なぜ私は小さな荷物やパネル周りの保護を再考するのでしょうか?
• 推測せずに評価を選択するにはどうすればよいですか?
• 迷惑トリップと実際の障害に対してトリップ曲線は何を意味しますか?
• 実際にどれくらいの遮断容量が必要ですか?
• 基準と承認によって私の決定はどこで変わるのでしょうか?
• インストールの詳細をどのようにすれば後から時間を節約できるでしょうか?
• 資金調達のために擁護すべき総所有コストはいくらですか?
• サンプル仕様は迅速な作業に役立ちますか?
• よくある質問は何ですか?

なぜ私は小さな荷物やパネル周りの保護を再考するのでしょうか?

イベント ログと一致しないトリップ、密閉された筐体内での端末の過熱、上流と下流の保護間の調整不足という 3 つの頭痛が繰り返し発生しました。各号の出血時間。そのため、ブランド ステッカーよりもデバイス クラス自体が重要でした。現代的なミニサーキットブレーカー次の 5 つのことをうまく実行する必要があります。

• 突入と実際の故障を区別して、「誤報」のためにトラックを走らせることを避けます。
• 上流のブレーカーまたはヒューズと調整して選択性を維持し、問題のあるブランチのみがトリップするようにします。
• 配線を熱のボトルネックにすることなく、高密度のボードを取り付けます。
• キャビネットの再設計を強いることなく、補助接点、シャントトリップ、ロックアウト機能などのアクセサリを提供します。
• 設計レビューを擁護するために実際に使用できるディレーティング、トルク、曲線データを公開します。

これら 5 つの結果によってデバイスを判断すると、特にサイト短絡電流 (SCCR) の計算に一致する明確なトリップ曲線と短絡定格を標準化した場合、選択が当てずっぽうではなくなり、再現可能になりました。

推測せずに評価を選択するにはどうすればよいですか?

モーター、コンプレッサー、ソレノイド、LED ドライバー、スイッチモード PSU は、スパイク電流の発生方法が異なります。まず定格電流を一致させ、次に測定された突入電流と予想される故障プロファイルに対して曲線を検証します。あミニサーキットブレーカーデータではなく習慣によってサイズを決定するのは厄介です。コンセプト設計中に詳細な計算を実行する前に使用するクイックルックアップは次のとおりです。

このテーブルは私を正しい近所に植えてくれます。そこから、周囲のディレーティング、エンクロージャのグループ化係数、導体サイズを確認して、熱画像が現実と一致するようにします。

迷惑トリップと実際の障害に対してトリップ曲線は何を意味しますか?

トリップ カーブは物理学を結果に変換します。 B、C、D は文字ではありません。それらは磁気要素がいつ作用するかについての約束です。突入速度が速いが正当な負荷 (モーター、変圧器) の場合、C または D カーブでヘッドルームが確保されます。精密な電子機器や照明の場合、B カーブにより正確さを保つことができます。また、熱要素 (デバイスが動作する前に軽度の過負荷にどれだけ耐えられるか) にも注目します。これにより、短時間の過負荷が自然に解消されるか、動作を中断するトリップにまでエスカレートするかが決まるからです。

• Bカーブ：磁気閾値が低い。抵抗性および敏感な電子負荷に最適です。
• Cカーブ：中間点。商業ビルにおける典型的なモーター突入電流を処理します。
• Dカーブ: 最高のしきい値。溶接機やコンプレッサーなどの大量突入機器用に予約されています。

寒い朝に照明が落ちると施設から苦情があったとき、いくつかのブランチを B から C に移動することで解決しました。逆に、ブティックオーディオルームでは、微妙な障害をキャッチするために B が必要でした。間違った曲線は全員の忍耐を無駄にします。右のカーブはミニサーキットブレーカー本当に必要な瞬間まで目に見えないと感じます。

実際にどれくらいの遮断容量が必要ですか?

遮断容量は、デバイスが安全に遮断できる最大故障電流です。設置時に利用可能な短絡電流がデバイスの容量を超えると、安全性とコンプライアンス上の問題が生じます。私は予想される短絡電流 (PSC) を測定または計算し、特に後で変圧器、太陽光発電接続、または EV 充電器を追加する可能性のあるサイトでマージンを確保します。これが私が机の上に置いている速記ワークシートです。

障害レベルの増加が疑われる場合は、後でハードウェアを交換するのではなく、今すぐ容量階層を上げます。現在のコストは少し高くなりますが、6 か月後の週末の停電を節約できます。

基準と承認によって私の決定はどこで変わるのでしょうか?

標準は書類ではなく、ストレス下でデバイスがどのように動作するかを定義します。グローバル プロジェクトでは、私は 2 つのファミリーを明確に保ちます。

• IEC 60898-1: 住宅および軽商業用途に一般的に使用されます。
• IEC 60947-2：産業用制御装置。より高いパフォーマンスの期待と調整の詳細。

北米では、私は補助プロテクターと分岐回路ブレーカーを区別しています。

• UL1077補助プロテクター: 別のデバイスが主な保護を提供する場合に使用されます。
• UL 489分岐回路ブレーカー: 分岐回路の一次保護。

役割に合わせてデバイスを合わせます。パネルがすでに内部で保護されている専用機器に給電する場合、補助プロテクターが適切な場合があります。ブランチを保護するときは、ブランチの評価による承認を探します。いずれの場合でも、承認されたミニサーキットブレーカー適切なアクセサリと組み合わせると、検査がよりスムーズになり、RFI が減少します。

インストールの詳細をどのようにすれば後から時間を節約できるでしょうか?

小さな決断は複雑になります。不適切な終端や間違ったバスバーによって、美しいスケジュールが台無しになるのを見てきました。私の繰り返し可能なチェックリストは次のとおりです。

• 終了: トルク仕様と導体クラスに従ってください。パネルが振動する場合（コンプレッサーの近く）、必要に応じてフェラルを使用してください。
• アンビエントとグルーピング: 暑い部屋や密度の高いボードの場合は出力を下げます。エンクロージャが熱くなった場合は、負荷を増やすか分散させます。
• バスバーと相互接続: メーカーのバスバーにより組み立てが簡素化され、接触抵抗が低減されます。メーカーが混在するとホットスポットが発生する可能性があります。
• 付属品: BMS の可視性のために補助接点を適合させます。非常停止または火災警報器を統合するためのシャントトリップを追加します。 LOTO 手続きにはロックアウト タブを使用します。
• ラベリング: フェイスプレートの明確な回路 ID と曲線文字が「ミステリー トリップ」を終了します。

これらの基本を標準の操作手順に組み込んだところ、コールバックが減少しました。しっかりと設置されたミニサーキットブレーカー退屈なものは設計上、退屈なものなのです。

資金調達のために擁護すべき総所有コストはいくらですか?

取得価格は1ページ目です。残りは運営費です。私は単純な TCO モデルを使用してデバイスの選択を正当化します。

• 直接: 本体価格、アクセサリ、バスバー、DIN レールハードウェア。
• インストール: 統合されたバスバー、統合されたアクセサリ、および健全な端子形状により労働時間が節約されます。
• ダウンタイム: 予想される迷惑旅行 × 平均停止コスト (売上の損失、労働者のアイドル、再起動の無駄)。
• 保守性: 診断にかかる平均時間。家族を標準化するときに維持コストを節約できます。

デバイス ファミリがポートフォリオ全体で月あたりの迷惑な移動をほんの少しでも削減できれば、すぐに元が取れます。それが数学のリーダーが理解している種類のことです。それが、私が標準化の前後の出来事を追跡し、実証済みの標準を使用するという選択を文書化する理由です。ミニサーキットブレーカー同様の施設を横切る。

サンプル仕様は迅速な作業に役立ちますか?

関係者が明確さを求める場合、簡潔な仕様が会議に勝ちます。以下は、仕事のメモに貼り付けてサイトごとに調整するテンプレートです。

• デバイスタイプ: 熱磁気式、DIN レール取り付け、必要に応じて単極から 4 極。
• トリップ曲線: 負荷突入プロファイルおよび識別研究ごとに選択された B/C/D。
• 定格電流: 別途設計されていない限り、ブレーカー定格の 80% 以下で連続負荷に一致します。
• 遮断容量: マージンと文書化された調整を考慮して、設置時点で計算された予想短絡電流以上。
• 承認: IEC 60898-1、IEC 60947-2 (グローバル)、または分岐保護が必要な場合は UL 489。補足的な保護が適切な場合にのみ UL 1077。
• 終端: 観察されたトルク値。導体クラスとフェルールポリシーが文書化されています。
• 付属品: BMS 用の補助接点、非常停止/火災インターフェースが必要なシャントトリップ、多極アセンブリ用のメーカーバスバーシステム。
• ラベル: 回路 ID、曲線文字、および定格電流は可能な限りドアを閉じた状態で表示されます。

ここでブランドに関する考慮事項が入ります。正直なディレーティング曲線を公開し、アクセサリのエコシステムを提供するコンパクトな工業設計で強力な成果を上げてきました。これは、試用したときに初めて気づいた品質です。プランター実際のボード上で他のユニットと並んでいます。

よくある質問は何ですか?

質問:B、C、D カーブから選択するにはどうすればよいですか?
答え:曲線を突入電流に合わせます。B は抵抗性および敏感な電子機器の場合、C は一般的なモーターおよび混合商用負荷の場合、D は溶接機や変圧器などの激しい突入電流の場合です。測定された起動プロファイルと調整調査に対して検証します。

質問:MCBと補助プロテクターの違いは何ですか?
答え:分岐定格ブレーカー (UL 489 など) は、分岐回路の主な保護デバイスとして使用できます。補助プロテクター (UL 1077) は、機器内の既存の保護方式をバックアップします。回路の役割に応じて正しいカテゴリを使用してください。

質問:いつ遮断容量をアップグレードする必要がありますか?
答え:計算または測定された短絡電流がデバイスの定格に近づいた場合、または現場で障害レベルを上げる原因 (新しい変圧器、PV タイ、または EV 充電器など) を追加する可能性が高い場合は常に、マージンを維持するために容量階層を引き上げます。

質問:周囲温度とグループ分けは重要ですか?
答え:はい。熱は蓄積するものです。周囲温度が高く、デバイスが密に詰め込まれていると、通電能力が低下します。メーカーのディレーティング表を適用し、密度の高い基板の間隔や換気を考慮してください。

質問:LED 照明での迷惑な旅行を避けるにはどうすればよいですか?
答え:ドライバーからのラッシュを確認し、B が敏感すぎることが判明した C カーブを考慮し、大規模なグループのスタートシーケンスを確認します。ニュートラルをしっかりと保ち、THD が上流で保護動作を引き起こさないことを確認します。

質問:補助接点またはシャントトリップを追加する必要がありますか?
答え:BMS でのリモート ステータス、または消防システムや非常停止との統合が必要な場合は、はい。補助接点とシャントトリップは、パッシブブレーカーを安全性と制御戦略のアクティブな要素に変えます。

質問:1 つのファミリーを複数のグローバル サイトで使用できますか?
答え:多くの場合、範囲が IEC 60898-1/60947-2 に及び、北米向けに UL 同等の製品を提供する場合です。標準化により、予備品、トレーニング、文書化が簡素化されます。私は引き続きローカルコードと検査設定を確認します。

質問:キーワードをドキュメント内のどこに配置すればよいですか?
答え:正確な用語を使用してください。ミニサーキットブレーカー- 部品表、単線図、およびパネルスケジュールで、購買チームとメンテナンスチームが混乱することなく同じ仕様を参照できるようにします。

結論

驚きを減らしたい場合は、習慣ではなく動作に基づいてデバイスを選択してください。曲線の選択、遮断容量マージン、正直なディレーティング、およびクリーンな設置の実践により、保護が良い日には目に見えず、悪い日には決定的なものになるかどうかが決まります。私は、コンパクトでアクセサリが豊富なラインを認定し、類似のサイト間で標準化することで、運用面で一貫性を確保し、財務面で TCO の削減を実現することで、このバランスを実現しました。次のボードのオプションを検討している場合は、喜んでフィールド ノートを共有し、負荷に応じた適切な選択をお手伝いします。

特定の回路を評価したり、サンプルをリクエストしたりする準備はできていますか?お問い合わせ アプリケーションの定格、曲線、アクセサリについて話し合うか、今すぐお問い合わせください。予算とスケジュールに合った候補リストを作成するお手伝いをいたします。あなたの次のミニサーキットブレーカー決定は、パネルが保存されるまで、それについて考えるのは最後にすべきです。
