ユニバーサルトランスファースイッチの動作原理

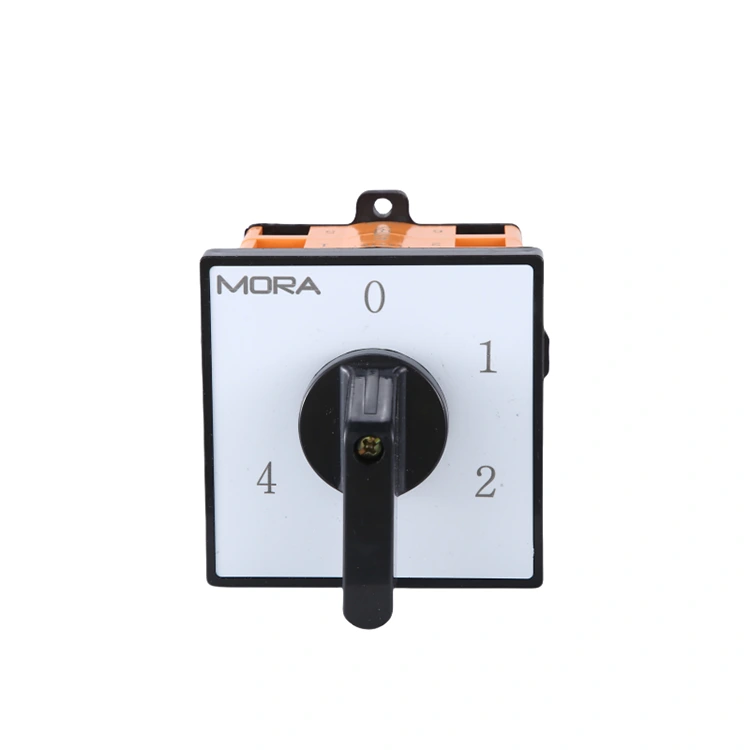

A ユニバーサルトランスファースイッチ複数回路を制御する多位置、多回路のマスタデバイスです。接点状態を機械的に切り替えることで回路制御を実現します。その中心となる動作原理は次のとおりです。

1. 基本操作

ハンドルの作動: ハンドルを回転または押すと、シャフトとカムが駆動します。

接点切り替え: カムは接点を押して開閉し、回路接続を変更します (例: 常開/常閉接点切り替え)。

ステータス表示: 一部のモデルは、インジケータライトまたはポインタを介して現在の回路ステータスを表示します。

2. コンタクトシステムの設計

デュアルブレークブリッジ構造: 可動接点は自動的に同期し、固定接点はベース内に固定されているため、確実なスイッチングが保証されます。

複数の接点の組み合わせ: 積み重ねられた接点アセンブリにより、複数回路の制御が可能になります (例: 12 個の端子を入力/出力セクションに分割)。

3. カムとギアの制御

カム形状の違い: 異なるギアは異なるカムプロファイルに対応し、接点閉鎖ロジックを決定します (例: 0° で完全に開き、UAB ギア 1 ～ 2 および 7 ～ 8 で連続)。

ロック機能：ロック機能付きモデルは誤操作を防止し、安全性を高めます。

4. 典型的なアプリケーションシナリオ

モータ制御：三相モータの正転・逆転、単相モータの起動・停止を切り替えます。

メーター測定: 相転流中の電圧/電流の測定 (例: UAB および UBC ギアの切り替え)。

コンパクトな構造と優れた断熱性により、カムスイッチ最大 500V AC/440V DC の回路に適しており、最大 100 万サイクルの機械的寿命を備えています。
