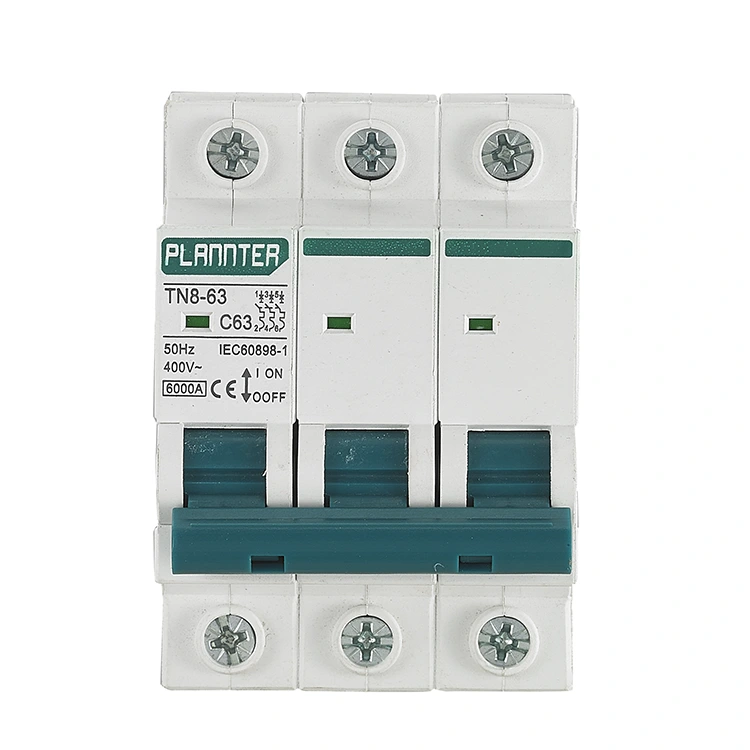

小型サーキットブレーカーの役割

小型サーキットブレーカー(MCB) は、主に過負荷および短絡保護、および頻度の低いスイッチング動作のために、低電圧配電システムで広く使用されている過電流保護デバイスです。その中核となる機能は次のとおりです。

1. 過負荷保護

線電流が設定されたしきい値（たとえば、定格電流の 1.45 倍の持続電流）を超えると、サーキットブレーカーは熱トリップ機構を介して回路を切断し、ワイヤーによる過熱や火災を防ぎます。たとえば、夏場にエアコンが長時間稼働し、電流が制限値を超えた場合に、MCB が即座に作動します。

2. 短絡保護

短絡故障により過渡的な大電流が発生すると、電磁トリップ装置が数ミリ秒以内に回路を迅速に切断し、故障の範囲を限定します。産業シナリオでは、この機能により、短絡による生産ラインの麻痺を防ぐことができます。

3. 不足電圧保護 (一部のモデル)

電圧が大幅に低下するか停電が発生すると、不足電圧トリップ装置がアーマチュアを解放して電源を遮断し、機器が異常な電圧で動作するのを防ぐために手動リセットが必要になります。

4. 回線運用切替

通常の動作条件下では、使用頻度の低い回路オン/オフ スイッチとして使用でき、機器のメンテナンスや一時的な電源調整に適しています。

00:00 小型サーキットブレーカーの重要性

00:14 初期の回路保護システム

00:31 小型サーキットブレーカの利点

00:41 小型サーキットブレーカーの動作原理

01:19 短絡保護機構

01:31 アークの危険性と消弧コンポーネント

01:48 過負荷保護メカニズム

02:11 短絡と過負荷の違い

アプリケーションシナリオ

住宅: 照明やソケットなどの回路を保護します。各回路には個別の構成が必要です (例: キッチンには 20A、照明コードには 16A)。

商業ビル：ショッピングモールやオフィスビルの空調設備やエレベーターなどのシステムの安定稼働を実現します。

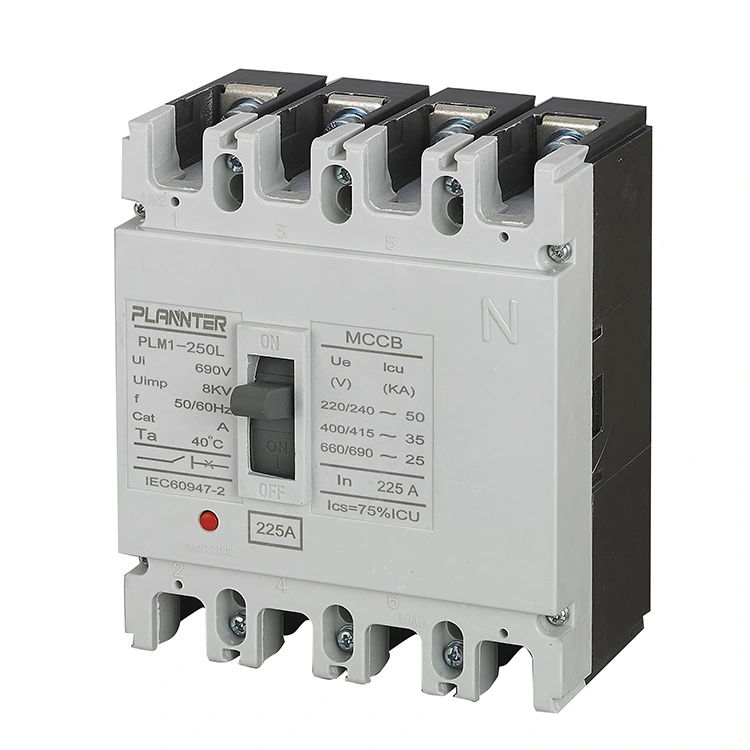

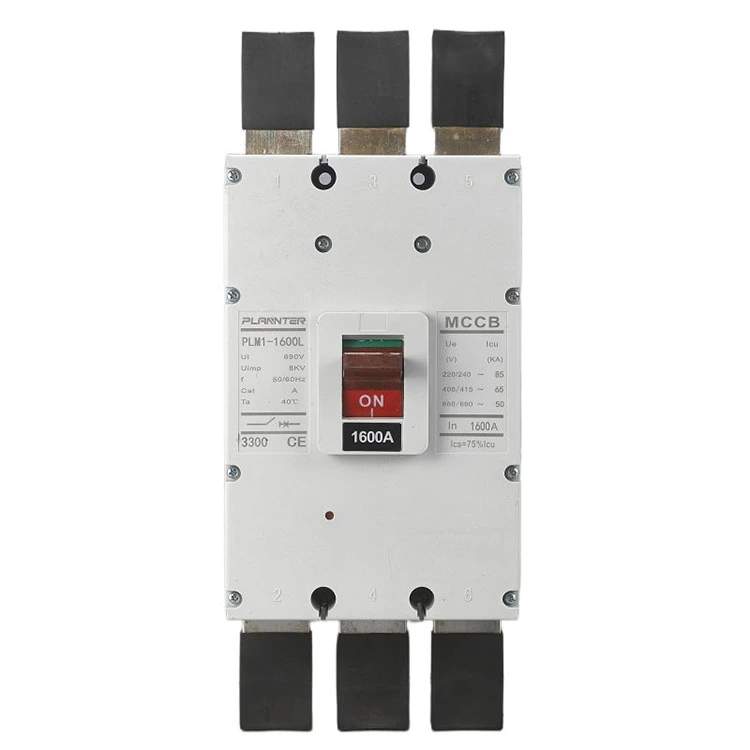

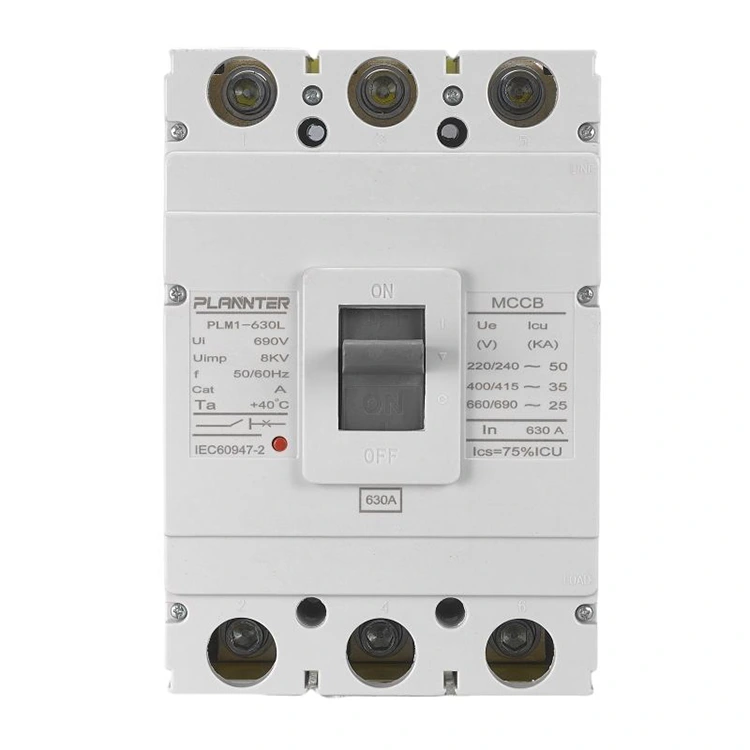

産業用: 生産設備のエンドオブライン保護を提供し、産業グレードの階層型保護システムを形成します。サーキットブレーカー(MCCB など)。

技術基準

T/CEEIA 255-2016 およびその他の規格に準拠する必要があり、4,000 サイクル以上の機械的寿命、750°C までの温度に対する絶縁抵抗、定格電流と遮断容量の明確なマークが必要です。
