DZ47 3 極 32A AC サーキットブレーカー

PUGAO (Planter Electric) は、中国の大手メーカーおよびサプライヤーです。この DZ47 3 極 32A AC サーキットブレーカーの定格短絡遮断容量は 4.5kA/6kA です。 6Aから63Aまでのアプリケーションに適しています。 AC 50Hz 回路、230/400V 3 極電圧での短絡および過負荷保護に使用され、オペレータを感電や誤用の危険から保護します。

お問い合わせを送信

製品説明

中国における DZ47 3 極 32A AC サーキットブレーカーの大手メーカーおよびサプライヤーとして、PUGAO (Plannter Electric) は 2011 年の設立以来、低電圧電気製品の生産に特化しており、その製品は中東、中央アジア、アフリカ、東南アジアなど 20 以上の国と地域に輸出されています。 ISO9001国際品質マネジメントシステム認証、CE、CCC、その他多くの権威ある認証を取得しています。産業用モーター制御、商業ビルの配電、新エネルギー発電所のサポートなど、PUGAO は効率的なソリューションを提供できます。

製品の利点

DZ47は汎用シリーズでありながら、プレミアム素材の採用と製造プロセスの改良により、通常の製品をはるかに上回る性能を大幅に向上させました。

1. 銅銀複合接点

市場で一般的に見られる銀メッキ銅や純銅の接点とは異なり、当社では銀とニッケルの合金接点を使用しています。これらのコンタクトは、低い接触抵抗と優れた耐アーク浸食性を備えており、10,000 サイクルの動作寿命を保証します。

2.高難燃性ハウジング

ハウジングは安価な ABS プラスチックではなくナイロンで作られています。これにより優れた熱安定性が得られ、短絡時に発生する極端な温度下でのハウジングの溶解を防ぎます。 UL94 V-0 難燃性規格を満たしています。

3. 真の三相リンケージ

DZ47 3 極 32A AC サーキットブレーカーの内部機構には、L1、L2、L3 の 3 相すべての同時スイッチング (オン/オフ) を保証するリンケージシステムが採用されています。単相運転による単相の早期断線によるモータ焼損事故を防止します。

4. モジュール設計

標準的な35mm DINレール取り付け設計を採用しています。強力な機能にもかかわらず、ユニットはコンパクトなフォームファクタを維持しており、限られた配電ボックス内への設置が容易です。

主な特長

この DZ47 3 極 32A AC サーキットブレーカーには、過負荷保護と短絡保護が備わっています。

定格電圧：AC230/400V、50Hz

極数：3極

定格短絡遮断容量最大6kA

CEおよびISO9001認証を取得

標準 35mm DIN レールによる取り付け

DZ47 3 Pole 32A AC Circuit Breaker

アプリカトイオン：DZ47 3 極 32A AC サーキットブレーカーは高い遮断容量を備え、最大 6kA の遮断容量をサポートします。太陽光発電、風力発電システム、コンバージェンスボックス、海洋発電システムなどの直流システムに適しています。

仕様:極数：3P定格電圧: 400V;定格電流: 32A;機械的寿命: 10,000 回。取り付け：35mm DINレール。

品質保証：1年間の保証が提供され、工場はCE、CCC、ISO認証に準拠しています。

選択原則:実際の使用状況に応じて、DZ47 3 極 32A AC サーキットブレーカーのタイプと極数を選択します。最大動作電流に応じてサーキットブレーカーの定格電流を選択します。さまざまな業界のニーズに応じて、断路器のタイプ、付属品のタイプと仕様を選択します。

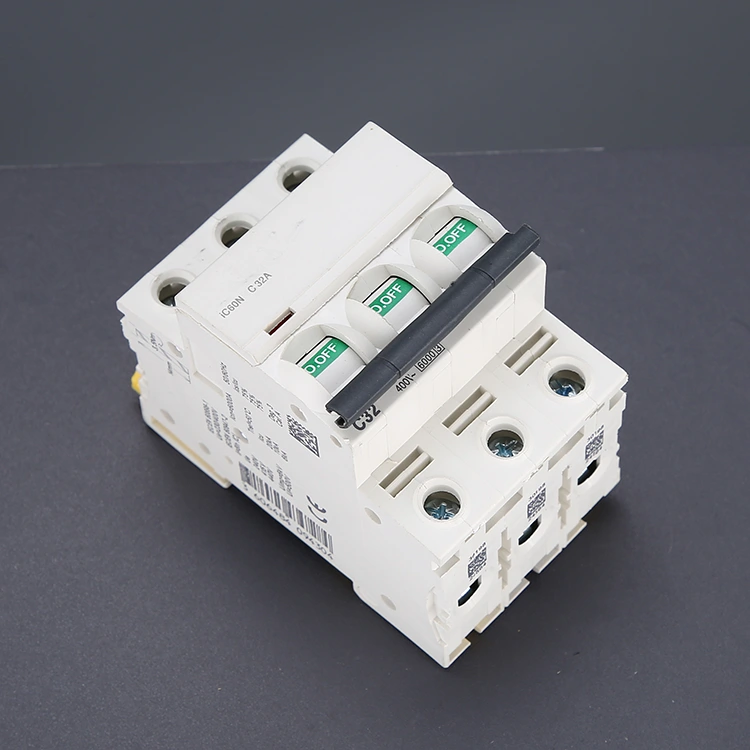

DZ47 3 Pole 32A AC Circuit Breaker

使用上の注意

1. 定格電流と負荷を厳密に一致させる

DZ47 3 極 32A AC サーキットブレーカーの定格電流は 32A です。実際の負荷が妥当な範囲内にあることを確認してください。過負荷状態での長時間の運転は固く禁止されています。これを守らないと、トリップが頻繁に発生したり、内部コンポーネントの劣化が加速したり、深刻な場合にはデバイスが完全に故障したりする可能性があります。

2. 三相電気システムで使用する必要があります

この 3 極サーキットブレーカーは、三相回路 (L1/L2/L3) で使用するように設計されています。単相回路の代替品として使用することはお勧めできません。

動作中は、不平衡負荷動作を避けるために、三相負荷の分散が可能な限りバランスがとれていることを確認してください。

3. 正しい配線

接続が緩まないように、すべての配線端子をしっかりと締める必要があります。適切な仕様（実際の負荷に基づいて決定）を満たす導体の使用を推奨します。配線接続が不十分だと過熱が発生し、回路ブレーカーが焼損する可能性もあります。

4. 設置環境要件

デバイスは、乾燥した換気の良い配電ボックス内に設置する必要があります。高温、過度の湿気や湿気、または腐食性ガスの存在を特徴とする環境への設置は避けてください。必要に応じて追加の保護措置を講じます。

5. 定期的な点検と保守

定期的に端子をチェックして、しっかりと締まっていることを確認してください。デバイスに焦げ、変色、異常な臭いの兆候がないかどうかを観察してください。さらに、定期的にサーキットブレーカーを手動で操作して、機械的構造が正しく機能していることを確認してください。

一般的な障害と解決策

症状	考えられる原因	推奨されるアクション
ハンドルがかみ合わない（閉じる）	下流回路に短絡が存在するか、内部機構が損傷しています。	マルチメーターを使用して短絡のトラブルシューティングを行ってください。短絡が見つからない場合は、回路ブレーカーを交換します。
動作中に本体に触れると熱く感じます	ネジの緩みやワイヤーが細すぎる。	端子を締めて、ワイヤゲージが 6 mm² の要件を満たしているかどうかを確認します。
始動直後にモーターがトリップする	起動時の過大な突入電流	タイプ D 曲線ではなくタイプ C 曲線が選択されているかどうかを確認してください。
