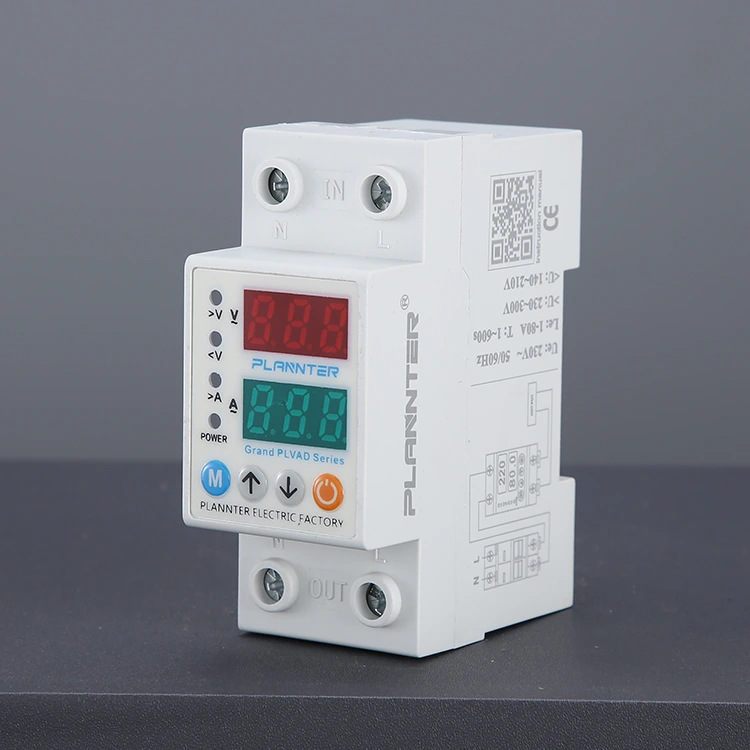

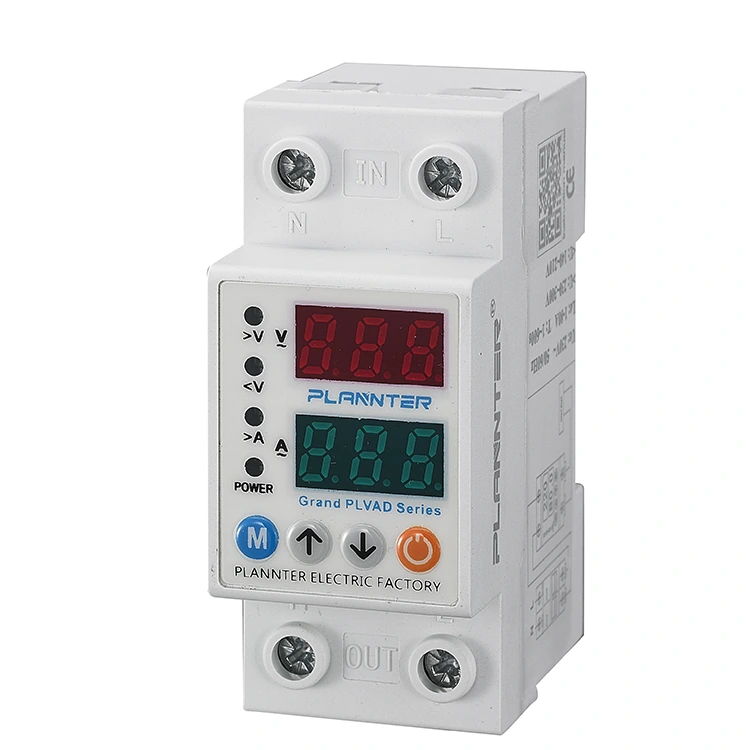

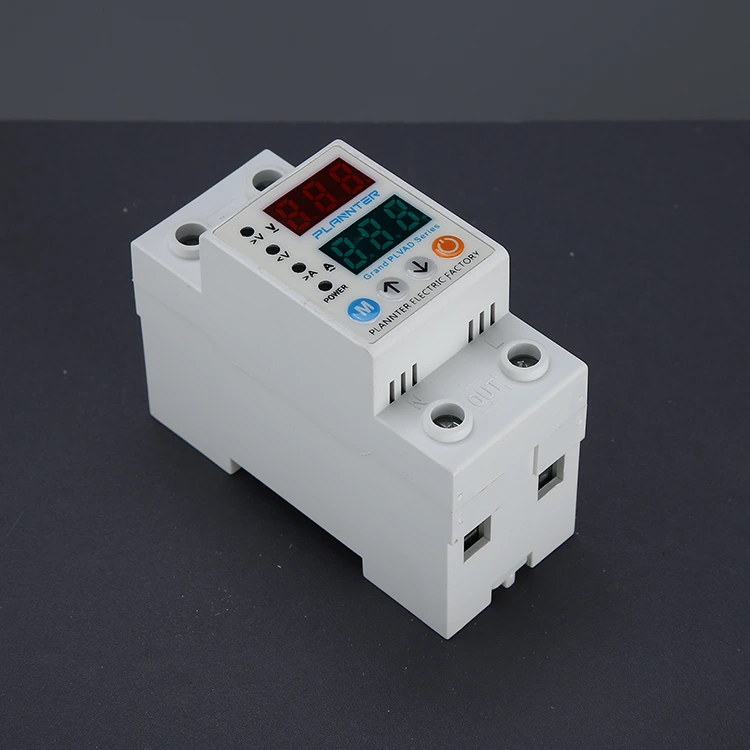

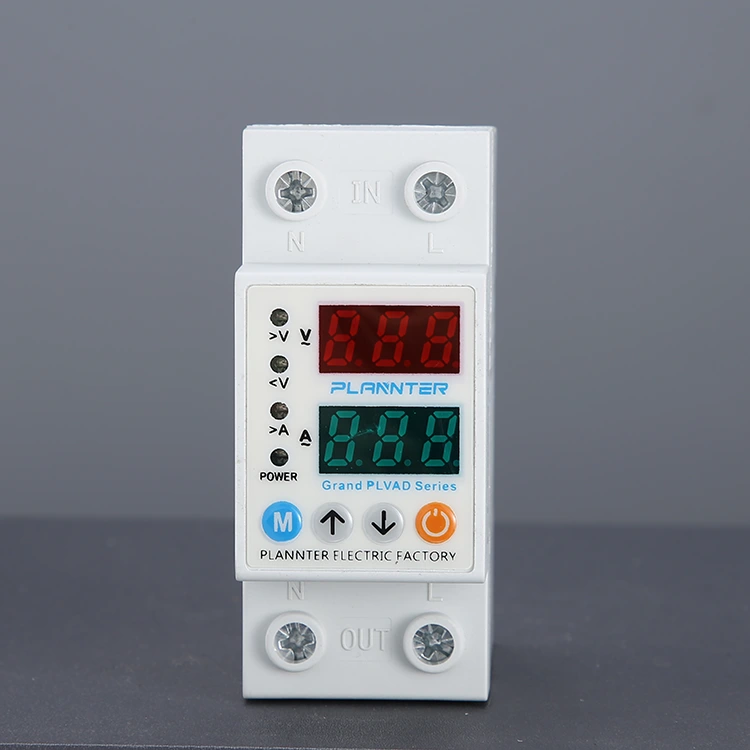

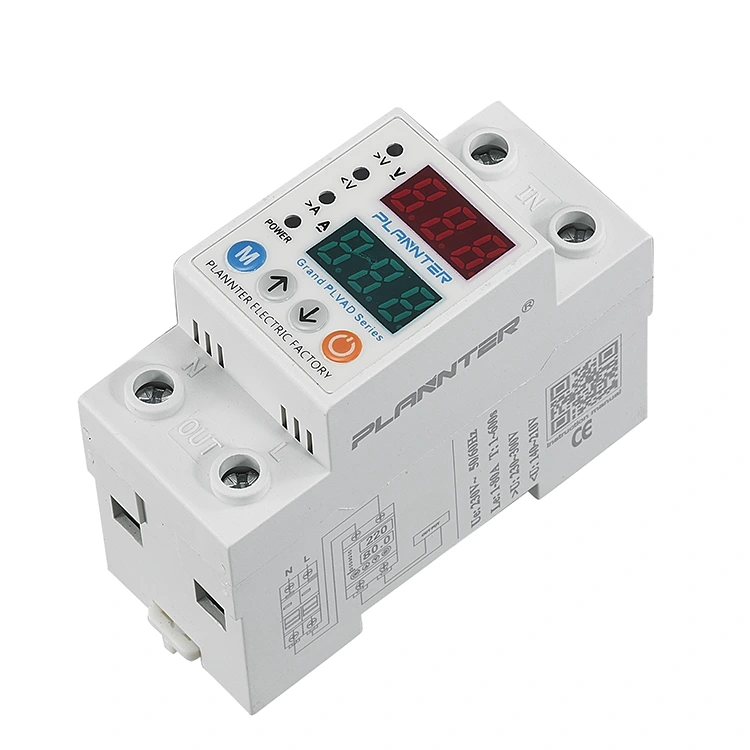

デュアルディスプレイ電圧プロテクター

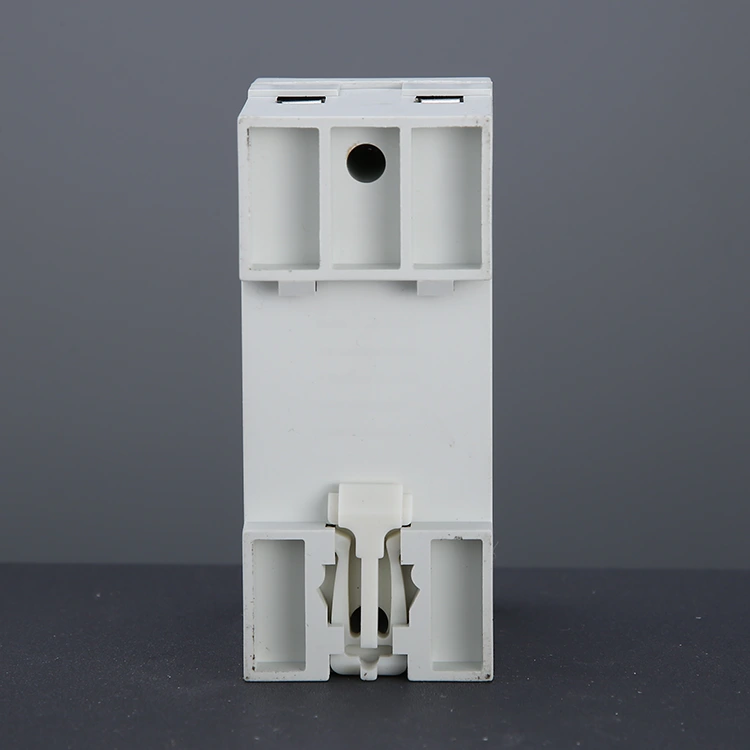

調整可能な電圧により、太陽光発電設備などのさまざまなシステムの電気システムを過電圧、不足電圧、過電流、不足電流から保護し、機器の損傷を防ぎます。産業、商業、住宅用アプリケーションにリアルタイムの監視および保護システムを提供します。この PUGAO (Plannter Electric) デュアル ディスプレイ電圧プロテクターは、入力電圧と負荷電流を一目で確認できるデュアル LED スクリーンを備えています。 DIN レール取り付けによりスペースを節約し、セットアップ/アップ/ダウン/手動オン/オフ ボタンを使用してセットアップが簡単です。

特徴

安定化電圧/電流保護: カスタマイズ可能な過電圧を設定できます。 >230V および最大 63A の過電流閾値を監視し、電力変動による損傷から電気システムを保護します。

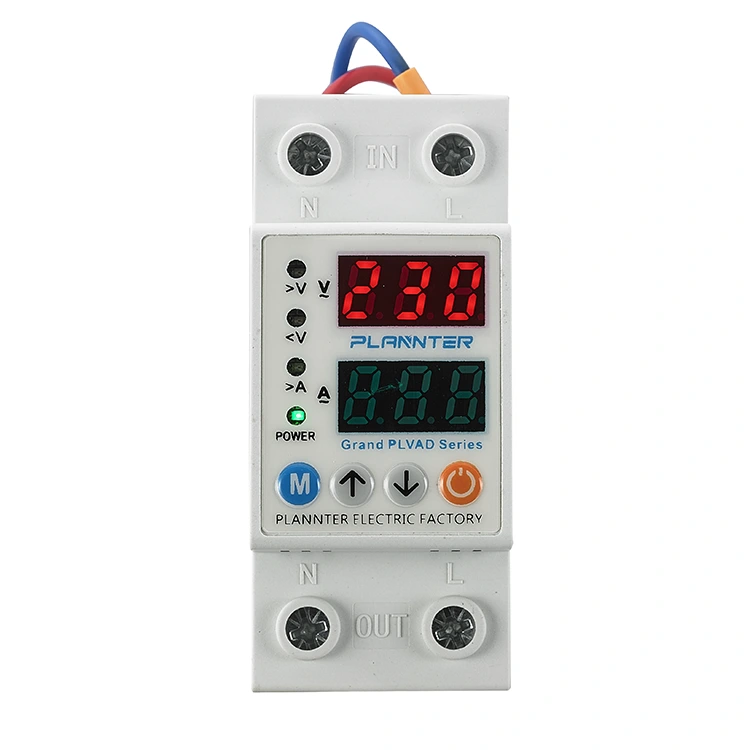

リアルタイムデュアルディスプレイ画面: このデュアルディスプレイ電圧プロテクターは、電圧 220V/230V と電流値の両方を監視するデジタル LED スクリーンを備えています。

複数のインジケータアラーム: 赤と緑の LED は電源ステータス、過電圧/過電流、不足電圧/低電流状態を明確に示し、産業、商業、住宅用途にリアルタイム監視と信頼性の高いシステム保護を提供します。

デュアルディスプレイ電圧プロテクターの機能は何ですか?

回路ブレーカーは主に、電圧レベルに関係なく、短絡や過負荷に対する保護を提供しますが、特定の電圧関連の問題に対処するための特殊な機器が必要な場合は、PUGAO のデュアル ディスプレイ電圧プロテクターが理想的な選択肢です。

1. 過電圧保護

電圧が突然サージした場合、たとえば中性線の断線により電圧が 380V まで急上昇した場合、電圧が事前に設定されたしきい値を超えた瞬間にデバイスが電源を即座に遮断し、電気製品の損傷や焼損を防ぎます。

2. 不足電圧保護

電力使用量のピーク時に 170V を下回るなど、電圧が低下しすぎると、デバイスは自動的に電源を切断します。これにより、電圧不足での動作によるモーター駆動機器の過熱や焼損を防ぎます。

3. 過電流保護

PUGAO の製品は先進的で信頼性が高く、統合された電流監視機能を備えています。電流が事前に設定されたしきい値を超えると、デバイスはトリップして保護を提供します。

4. 自動回復

電圧が通常のレベルに戻ると、電圧保護装置が少し遅れて自動的に電力を回復するため、手動による介入は必要ありません。

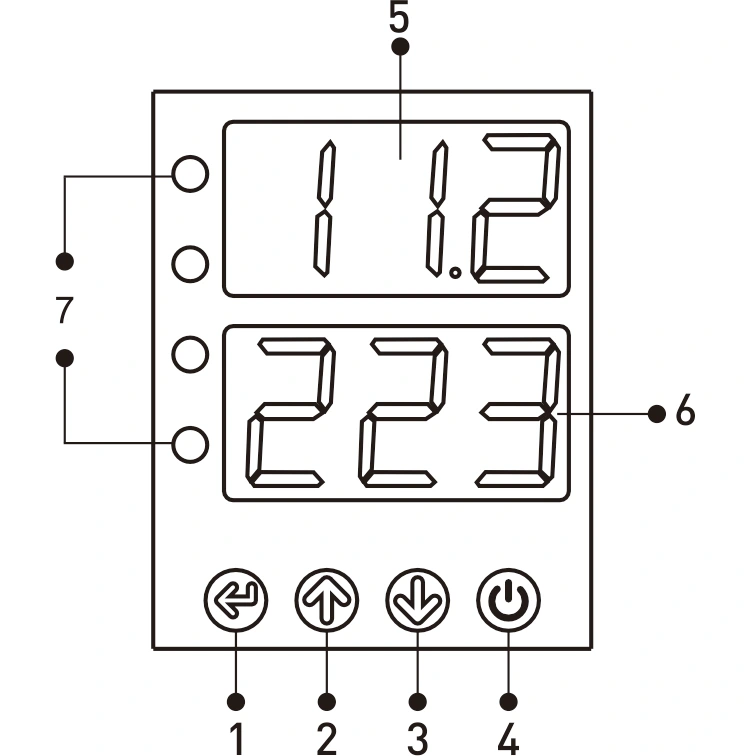

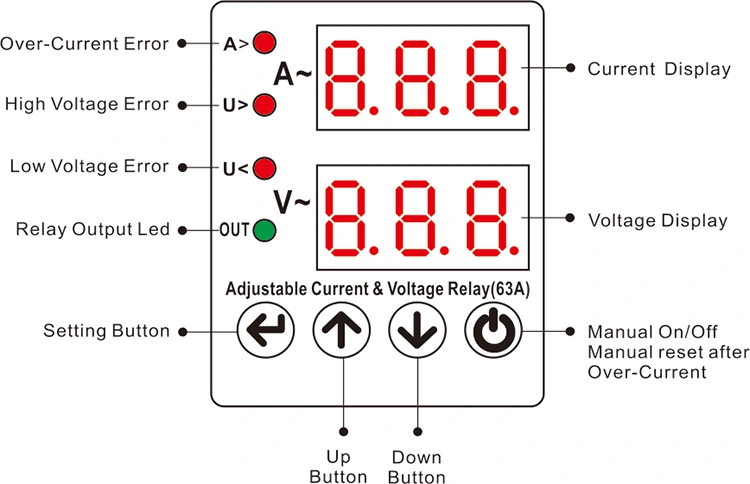

ディスプレイとボタン

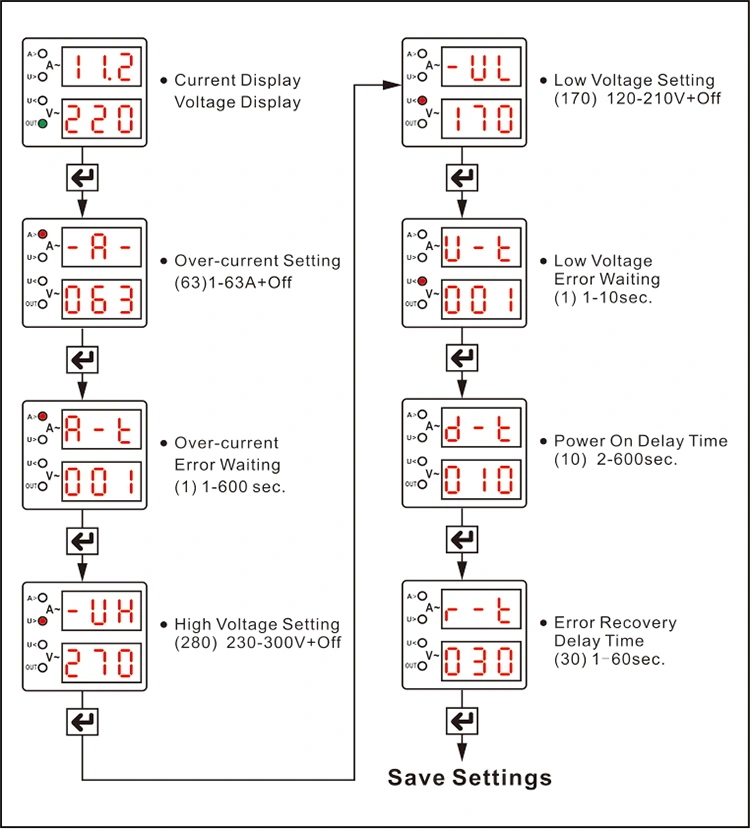

1 - SETボタン：セットアップにおける過電流値、高低電圧設定値、エラーなどを設定または変更します。

2 - 上ボタン：希望の値を増やします。

3 - 下ボタン: 希望の値を減らします。

4 - 手動オン/オフボタン: デバイスの出力をオフにするために使用します。この状態の場合、画面は「オフ」と表示され、デバイスは自動的にリセットされません。デバイスに欠陥がない場合は、このボタンをもう一度押すとデバイスがオンになり、再び使用できるようになります。

5 - 現在の表示

最初の表示グループ: 通常動作中は、入力電圧がここに表示されます。障害が発生していない状態では、画面は常に点灯します。高電圧または低電圧による障害が発生すると、ディスプレイが点滅します。プログラミング中、ディスプレイには過電流、高電圧/低電圧、フォールト待機、リセット待機設定値など、関連するプログラムの値が表示されます。

6 - 電圧表示

2 番目の表示グループ: 通常の動作中は、現在の値が表示されます。障害がない状態では、画面は点灯したままになります。過電流障害が発生すると、画面が点滅します。プログラミング中に、対応するプログラム値が表示されます。

7 - LED:

A>：過電流故障時に点灯します。

V>: 高電圧故障時に点灯します。

V<: 低電圧障害時に点灯します。

OUT: デバイスが出力しているときに点灯します。

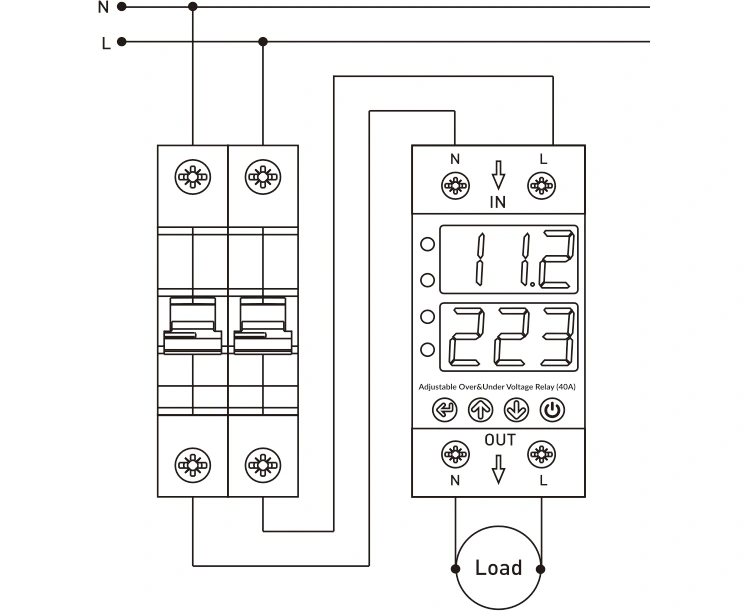

接続図

電源からの中性線と相線は、デバイスの「入力」セクションの「N」および「L」端子に接続する必要があります。

過電圧および不足電圧保護が必要なデバイスの場合、中性線と相線をデバイスの「出力」セクションの「N」および「L」端子に接続する必要があります。

アプリケーションシナリオ

よくある質問

Q: 電圧トリップ制限を自分で手動で調整できますか?

A: はい。これは PUGAO 製品の主要な利点の 1 つです。コントロール パネルの調整ボタンを使用して、次のパラメータを手動で調整できます。

過電圧保護閾値

不足電圧保護しきい値

過電流保護閾値

回復遅延時間

具体的な設定手順については、製品に付属の取扱説明書を参照してください。

Q: 電源を接続するとすぐに画面が点灯するのに、すぐに負荷に電力が供給されないのはなぜですか?

A: 画面をチェックして、数字が点滅していないか、カウントダウンが進行中かどうかを確認してください。プロテクターの遅延起動機能が作動していることを示します。

目的: 送電網のメンテナンスまたは復旧直後に発生する可能性のある突然の電流サージによる電気製品の損傷を防ぐため。

推奨事項: 接続時にすぐに電力を供給したい場合は、回復遅延時間を最小値に設定できます。ただし、アプライアンスの安全のため、一定の遅延期間を維持することをお勧めします。
