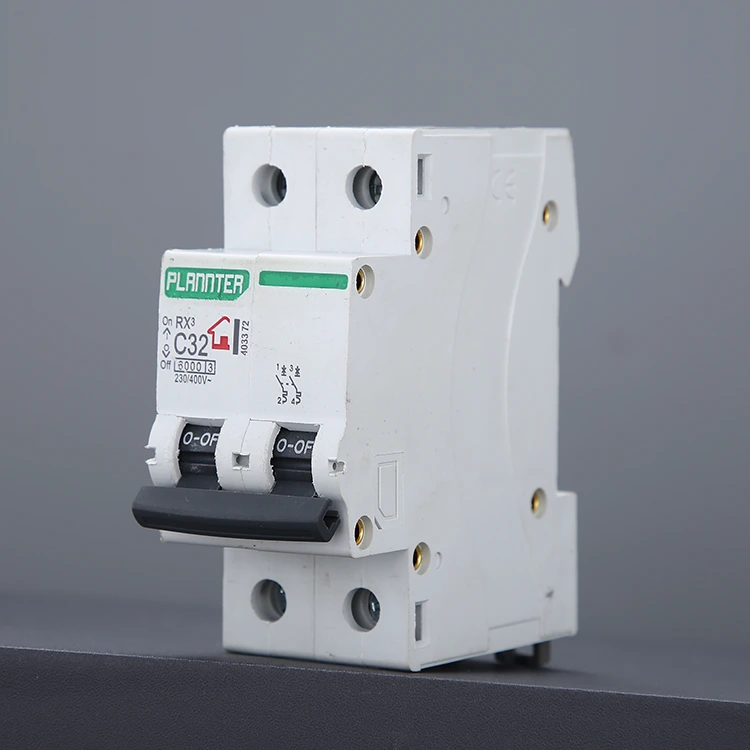

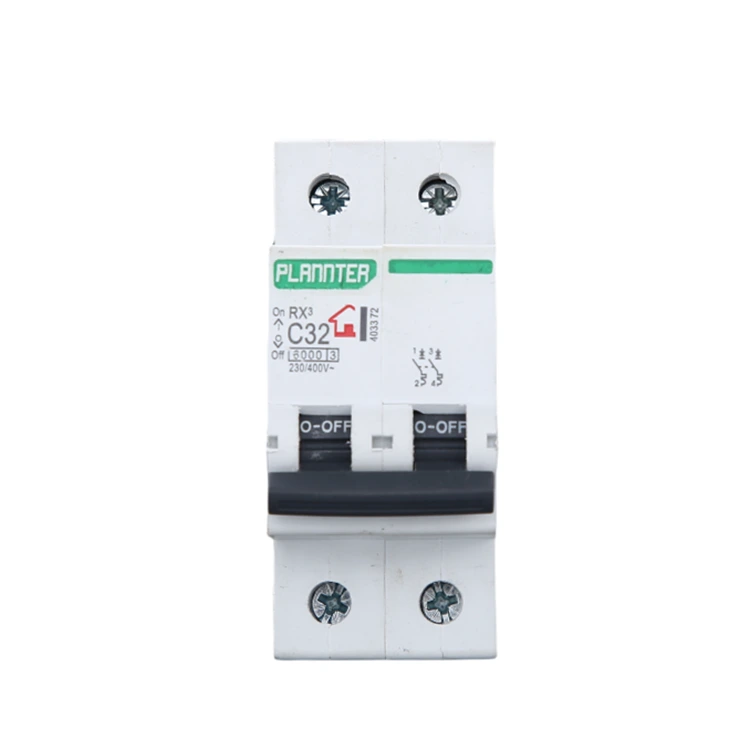

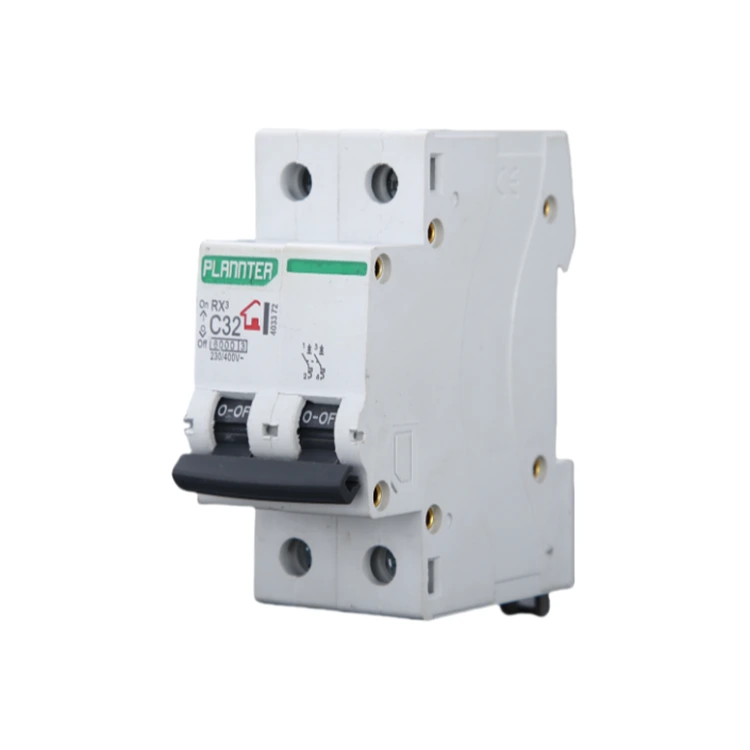

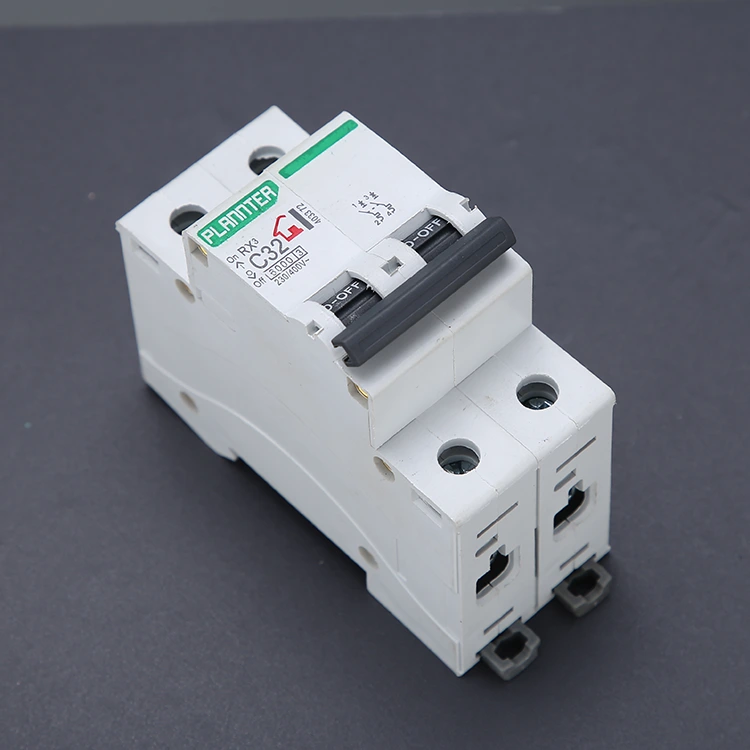

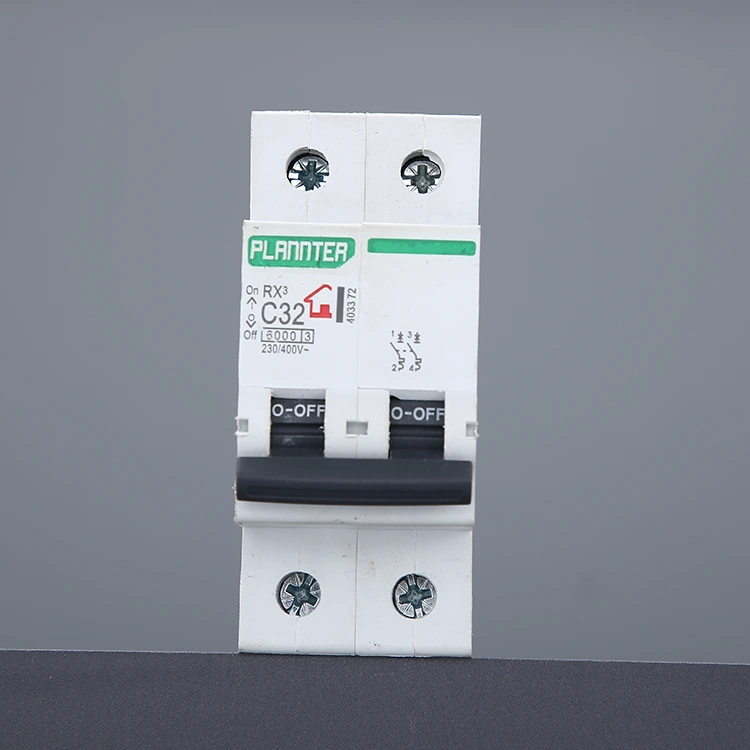

DZ47 エアスイッチサーキットブレーカー

高品質のDZ47エアスイッチサーキットブレーカーはPUGAO（プランターエレクトリック）工場によって提供され、AC回路で使用される一種の電気保護装置で、2つの独立した極を備えており、回路内のファイアワイヤーとゼロワイヤーを同時に遮断できます。内蔵の熱磁気ストリッピング機構または電子ストリッピング機構を通じて回路の電流変化をリアルタイムで監視し、回路が過負荷、短絡、その他の異常状態になった場合、DZ47 エアスイッチサーキットブレーカーは迅速かつ自動的に切断して電源を遮断し、機器の損傷、回路火災、その他の安全事故を回避します。PUGAO が製造した製品は CE、CCC、ISO9001 認証に厳密に準拠しています。

動作原理

DZ47 エアスイッチサーキットブレーカーは、高度に標準化された製品です。 PUGAO の成熟した製造プロセスと高度な技術は、熱トリップ、磁気トリップ、空気アーク消火という 3 つの核となる動作原理を利用しています。当社の製品は、世界中の何千もの電気システムに信頼性の高い保護を提供します。

1. サーマルトリップ

サーキットブレーカーには、熱膨張係数の異なる 2 つの金属で構成されるバイメタル ストリップが含まれています。回路電流が定格値を超えているが、まだ短絡レベルに達していない場合、電流によって発生する熱によりバイメタル ストリップが片側に曲がります。

あらかじめ設定された角度まで曲げると、機械的なリンケージが作動し、回路ブレーカーが作動します。 14 年間蓄積された校正経験を活用して、当社のバイメタル ストリップは高純度の材料で作られており、電流の変動に対して敏感で一貫した応答を実現します。

2. 磁気トリップ

サーキットブレーカーには電磁コイルが内蔵されています。短絡が発生すると、瞬時に電流が通常の数倍、場合によっては数十倍に急増します。この膨大な電流によりコイル内に強力な磁界が発生し、電磁石のアーマチュアを瞬時にピストンのように吸引します。

アーマチュアが引外し機構に直接作用し、ミリ秒レベルの瞬時電源遮断を実現します。

当社の工場では、高周波電流の影響下でも機構が故障したり故障したりしないように、高導電性の銅と完全に自動化されたスポット溶接プロセスを使用しています。

3. 消弧システム

接点が離れる瞬間に、高電圧電流が空気を破壊して高温のアークを発生させ、特別に設計された消弧室に引き込まれます。複数の金属グリッド層がアークをいくつかの小さなセグメントに分割し、急速に冷却して消火することで接点の焼けを防ぎます。

当社の DZ47 シリーズは、消弧グリッドの配置密度を最適化し、頻繁なトリップ条件下でも内部コンポーネントを効果的に保護します。

技術的な利点

PUGAO の DZ47 エアスイッチサーキットブレーカーは、高性能の熱磁気切断技術を利用して、さまざまな複雑な動作条件下で正確で信頼性の高い動作を保証します。この製品には次のような主な利点があります。

高い遮断容量: 標準モデルの遮断容量は最大 6kA で、都市部の送電網や産業環境の短絡保護要件を満たします。

幅広い電圧適用性: AC 230/400V システムをサポートし、強力な互換性があり、さまざまな国および地域の電力網規格に適用できます。

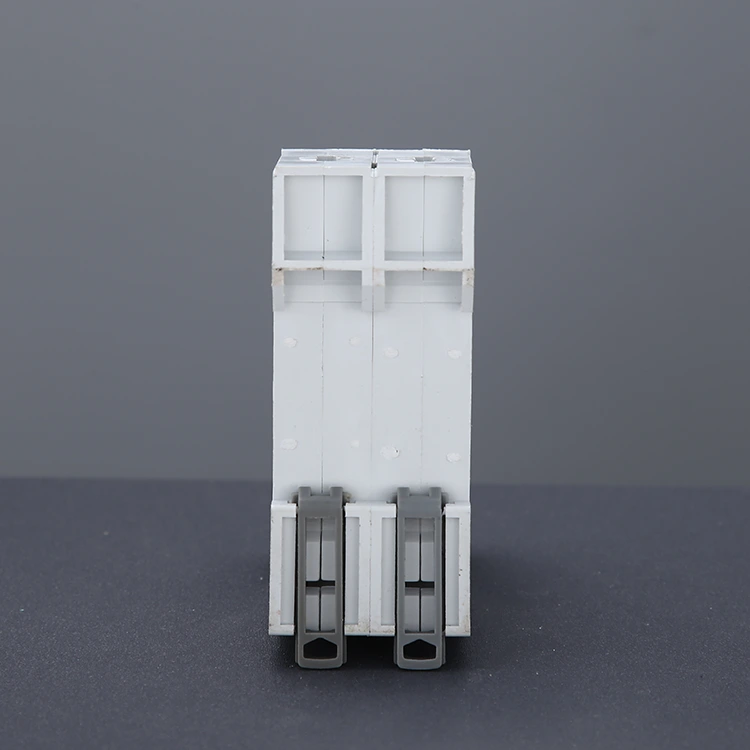

モジュラー設計: コンパクトなサイズ、DIN レール取り付けをサポートし、あらゆる種類の配電ボックスや制御キャビネットに簡単に統合できます。

強力なアーク消弧能力：DZ​​47エアスイッチサーキットブレーカーは、多層セラミックスペーサーと金属アーク消弧グリルを組み合わせた構造を採用しており、アークを効果的に抑制し、耐用年数を延ばします。

長い機械的寿命：厳格なテストの後、機械的動作寿命は最大10,000回以上です。

よくある質問

Q: DZ47 シリーズサーキットブレーカーは DC システムで使用できますか?

A: いいえ。DZ47 シリーズは、AC 専用に設計されたエア スイッチです。交流 (AC) にはゼロクロス特性があり、内部の消弧グリッドが効果的にアークを消します。

直流 (DC) にはゼロクロス特性がありません。 AC サーキットブレーカーを使用すると、アークが消えずに火災が発生する可能性があります。ソーラーまたはバッテリーシステムが必要な場合は、特定の DC サーキットブレーカーの仕様についてお問い合わせください。

Q: 3 つの異なるトリップ曲線 (B、C、D) から選択するにはどうすればよいですか?

A: 選択は負荷のタイプによって異なります。

タイプ B (3 ～ 5 インチ): 純抵抗ヒーターやコンピューター機器などの低突入電流負荷に適しています。

Type C (5-10In): 最も一般的な仕様で、照明器具、一般家庭用電化製品、商用電源に適しています。

タイプ D (10 ～ 14 インチ): 小型モーター、コンプレッサー、産業用変圧器など、始動電流が非常に高い機器に適しています。

Pugao には専門の技術チームがあり、お客様の設計図面に基づいて正確な選択アドバイスを提供します。要件を送信し、無料の見積もりを取得するには、お問い合わせください。

さらに技術的な質問がある場合は、ただちに当社のエンジニアにご相談ください。迅速に対応させていただきます。
