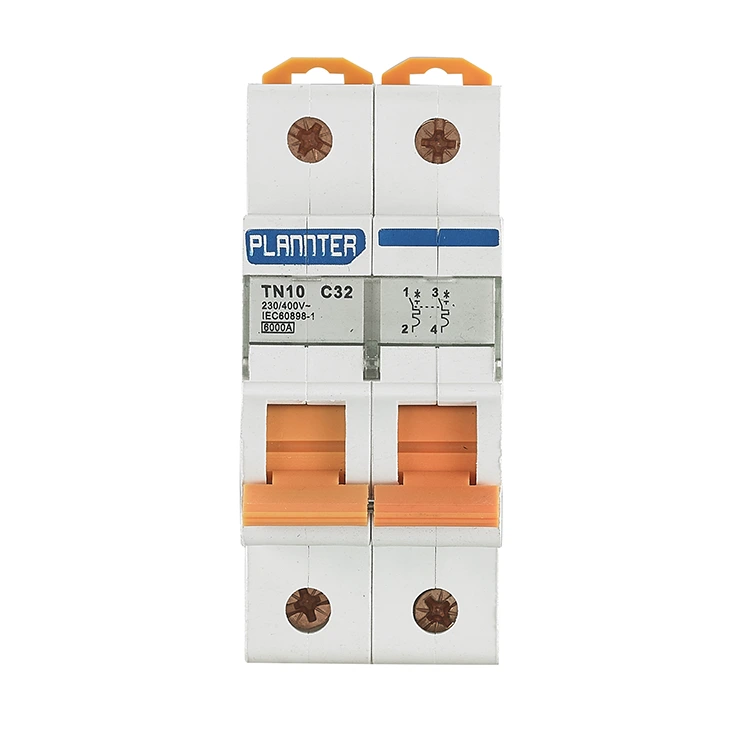

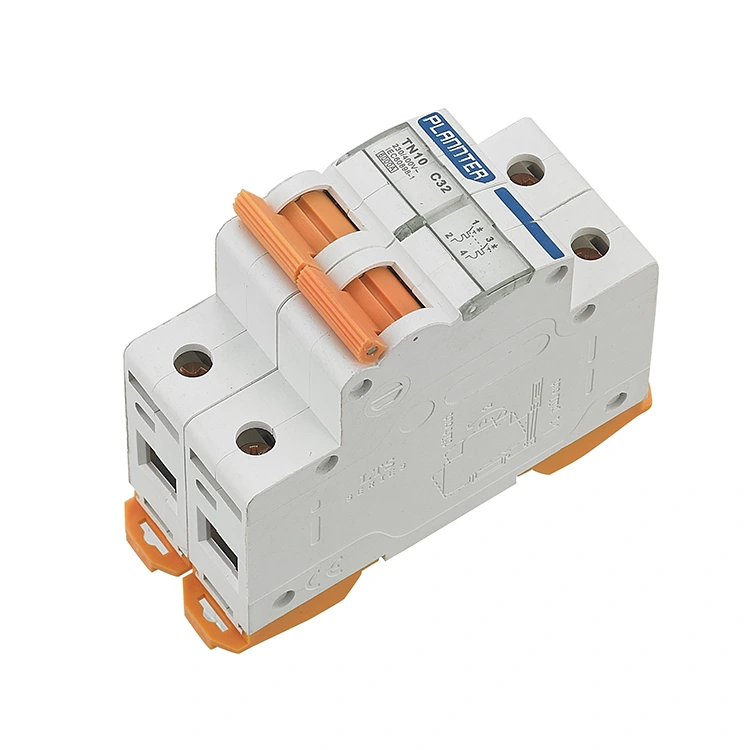

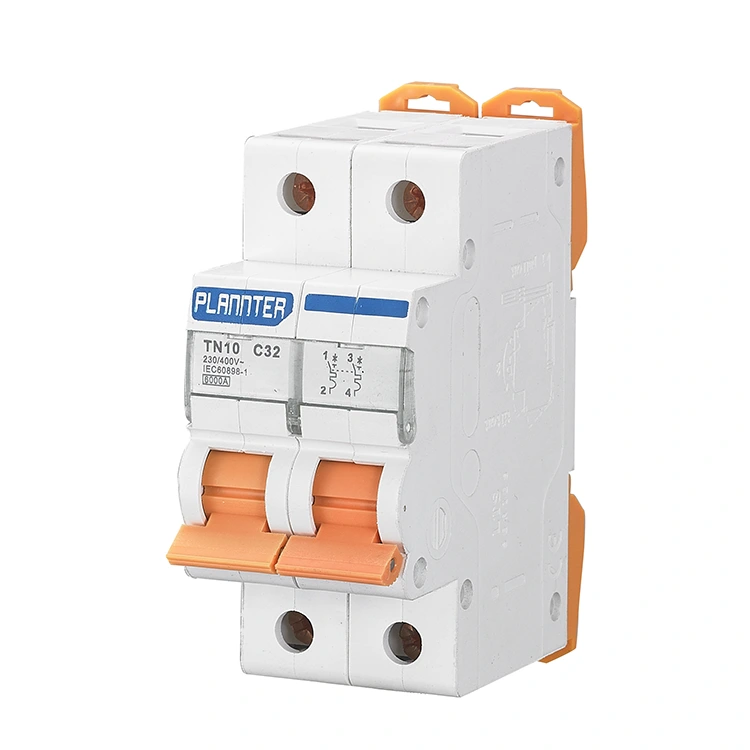

32A 高遮断容量ミニサーキットブレーカー

PUGAO (プランターエレクトリック) 32A 高遮断容量ミニサーキットブレーカーは、両極 (火災とゼロ) を同時に制御する保護装置です。火線のみを遮断する単極ブレーカーに比べ、回路の完全な絶縁を実現し、より高い安全性を実現します。回路内で過負荷または短絡障害が発生した場合、製品はすぐに反応して両極の電流経路を同期的に遮断し、帯電したゼロラインによって引き起こされる可能性のある潜在的な安全上の危険を効果的に防止します。

製品の定格電流範囲は 6A ～ 63A で、ほとんどのアプリケーション シナリオのニーズをカバーします。遮断容量は最大 6kA であるため、重大な短絡が発生した場合でも故障電流を確実に遮断できます。

32A 高遮断容量ミニサーキットブレーカーとは何ですか?

32A 高遮断容量ミニサーキットブレーカーは、定格電流 32 アンペアと高い短絡遮断容量を備えた低電圧保護デバイスです。これは主に、高故障電流が特徴の環境で動作する電気回路に安全保護を提供するように設計されています。

標準的な回路ブレーカーと同様に、定格 32 アンペアの回路 (通常は 6mm² または 10mm² のケーブル配線に相当) を保護する役割を果たし、エアコン、給湯器、小規模産業機器などの用途に適しています。

「遮断容量」という用語は、この回路ブレーカーが短絡障害時に損傷を受けることなく、特に接点が溶着したり、爆発したり、発火したりすることなく安全に遮断できる最大電流の大きさを指します。

標準的なサーキットブレーカーの遮断容量は通常 4.5kA または 6kA ですが、高遮断容量モデルの定格は 10kA 以上です。

重大な短絡が発生した場合、瞬間電流は 8,000A に達する可能性があります。このようなシナリオで標準の 6kA ブレーカーを使用すると、デバイスが爆発する可能性があります。ただし、10kA の高遮断容量ブレーカーであれば、損傷を受けることなく電源を安全に遮断できます。

応用：

住宅用配電システム: 家庭用配電ボックスのメインスイッチまたは分岐回路保護として、家庭の電力消費の安全性を確保します。

コマーシャル: この 32A 高遮断容量 McB は、ショッピング モール、オフィス ビル、ホテルの照明およびソケット回路に使用され、信頼性の高い漏電および過負荷保護を提供します。

産業環境: 単相モーターやその他の重要な負荷を保護するために、制御キャビネット、配電ボックス、その他の機器で使用されます。

公共施設: この 32A 高遮断容量 McB は、学校、病院、駅、その他の公共の場所の配電システムで重要な保護の役割を果たします。

仮設電源: 建設現場、屋外活動、その他の一時的な電源供給時に安全保護を提供します。

どのようなシナリオで、遮断容量の高いサーキットブレーカーを選択することをお勧めしますか?

1. 変圧器または配電室の近く

原理: デバイスが電源に近づくほど、潜在的な短絡電流が大きくなります。変圧器の出力では、短絡電流が 10 kA を軽く超えることがあります。

リスク: 標準的な回路ブレーカーはそのような負荷に耐えることができません。したがって、主な防御線として高遮断容量ブレーカーを採用する必要があります。

2. 産業用電力網と長いケーブル配線

原理: 産業用バスバーは堅牢でインピーダンスが低いため、膨大な短絡エネルギーが発生します。

リスク: 標準的な回路ブレーカーには十分な消弧能力がないことがよくあります。アークを消火しないと、配電盤内で火災が発生する可能性があります。

3. カスケード保護

原理: 多層配電システムでは、上流の回路ブレーカーは、下流のデバイスから反射されるエネルギーに耐えるために、より高い遮断容量を必要とします。

リスク: 選択的な保護を確保するには、システムの終端にある回路ブレーカーも、より高い遮断容量を備えたモデルにアップグレードする必要があることがよくあります。

よくある質問

Q: 32A 高遮断容量サーキットブレーカーはモーターの始動負荷に適していますか?

A: はい、正しいトリップ曲線が選択されていれば可能です。電気モーターなどの誘導負荷の場合は、タイプ D のトリップ曲線を選択することをお勧めします。これにより、モーターが公称値の 5 ～ 8 倍の始動電流を生成しても、回路ブレーカーが迷惑にトリップすることがなくなります。同時に、その高い遮断容量を利用して、モーター内の内部短絡障害が発生した場合に最高レベルの安全保護を提供します。

Q: PUGAO の 32A サーキットブレーカーは、重負荷時の温度上昇が低いのはなぜですか?

A: 温度上昇は、大電流サーキットブレーカーの品質を評価するための重要な指標です。当社では、完全に自動化されたスポット溶接プロセスを利用して内部の通電コンポーネントを固定し、接触抵抗を極めて低く抑えています。

熱放散のために最適化された内部エアフロー設計と組み合わせることで、32A の全負荷で動作している場合でも、内部発熱は国際標準の制限を大幅に下回ります。これにより、サーキットブレーカーとワイヤー絶縁体の両方の耐用年数が大幅に延長されます。

Q: 32A 高遮断容量ミニサーキットブレーカーは、標準的な住宅用配電ボックスに設置できますか?

A: もちろんです。標準の 18mm モジュラー設計が特徴で、35mm DIN レール取り付けシステムと互換性があります。産業グレードの保護性能を提供しながらも、コンパクトなフォームファクターを維持しています。
