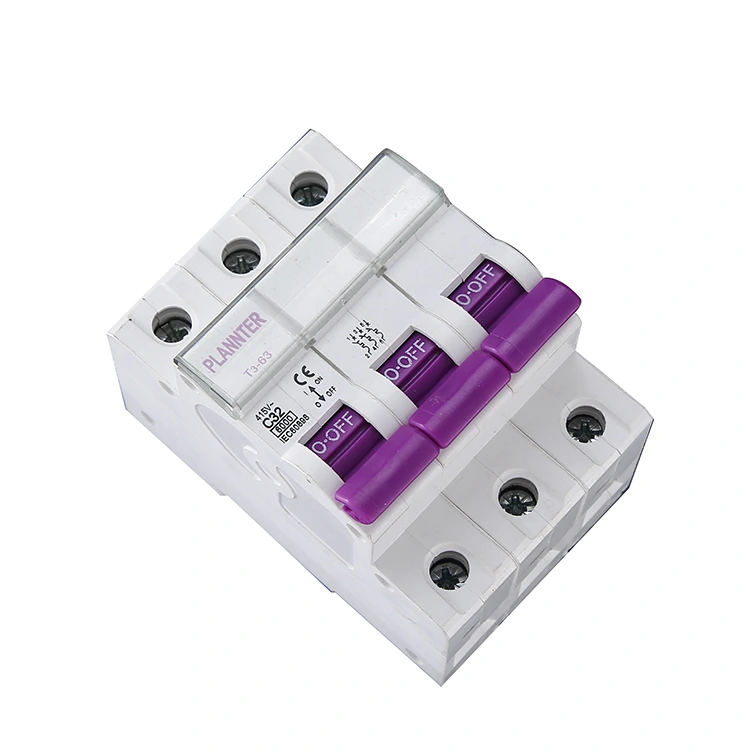

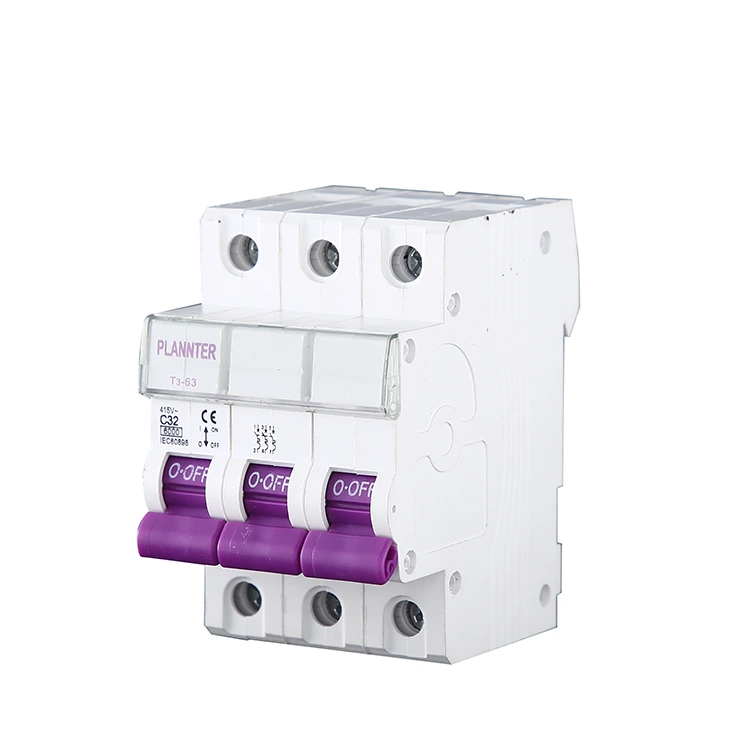

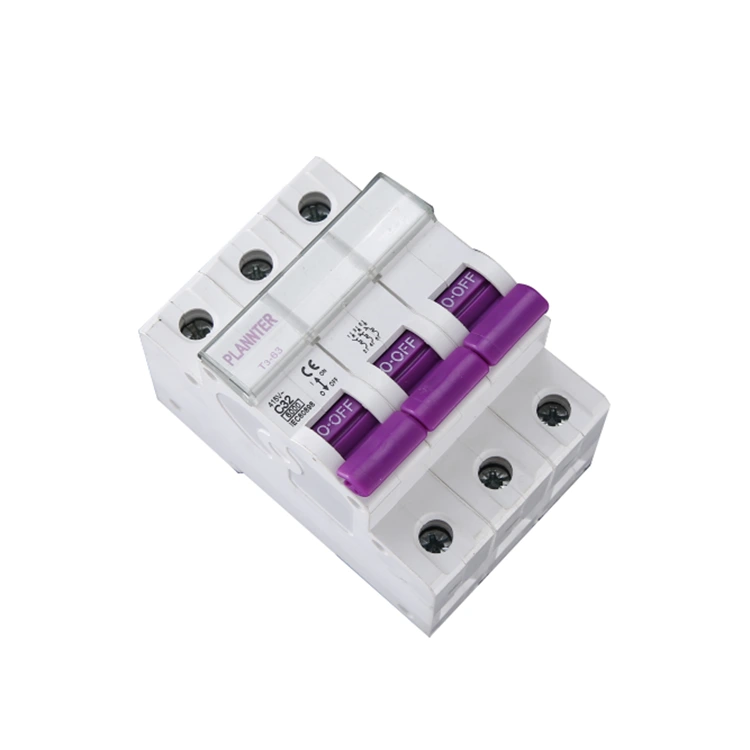

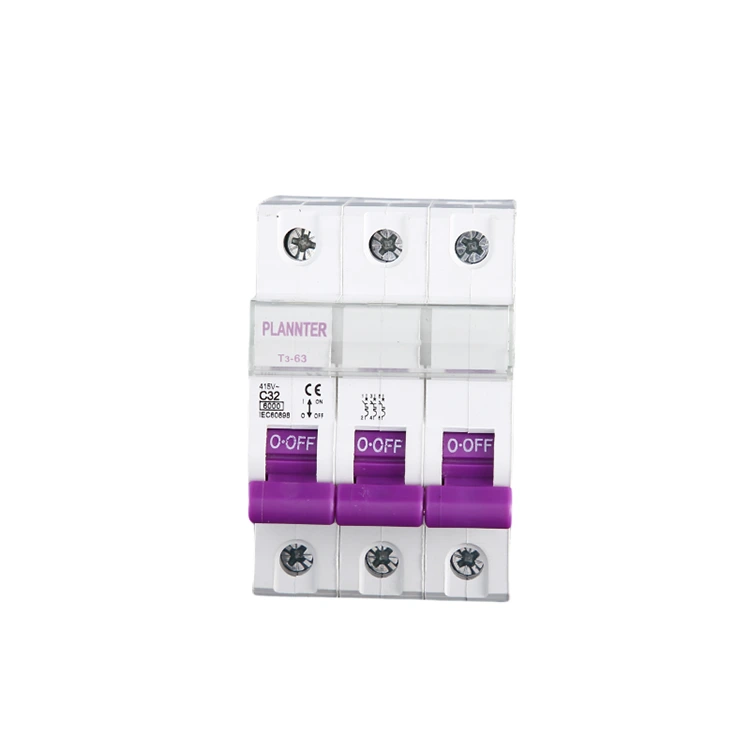

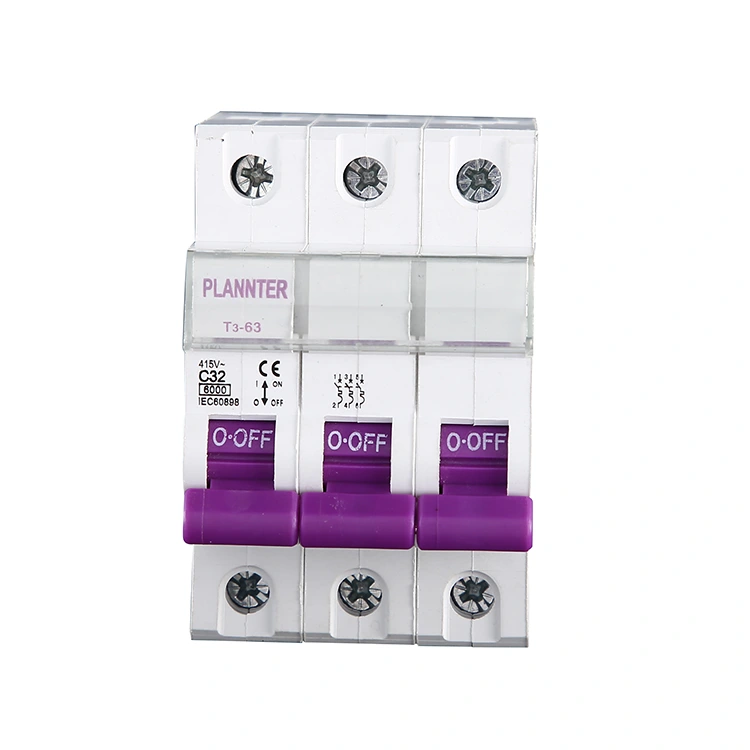

3 極 AC サーキットブレーカー

3 極 AC サーキットブレーカーは低電圧電気器具のカテゴリーに属し、産業、商業、民生分野で広く使用されており、三相回路用に設計されており、過負荷、短絡状態などの電流異常が発生すると、自動的に回路を遮断し、機器と人の安全を保護します。メーカーとして PUGAO (Plannter Electric) を選択すると、工場直送価格が得られます。

製品の特徴

1. 三相同期制御

この 3 極 AC サーキットブレーカーは、L1、L2、L3 の三相電力線を同時に接続または切断することができます。いずれかの単相で障害が発生した場合、デバイスは 3 相すべての電源を同時に遮断し、欠相状態での動作によって引き起こされる機器の損傷を防ぎます。

2. 過負荷および短絡保護

過負荷保護: サーマルトリップを利用して、持続的な過電流状態に対処します。

短絡保護: 磁気トリップを採用し、大電流障害を瞬時に遮断します。

この高度な製品を選択すると、電気回路の包括的な安全保護が保証されます。

3. 設備運用の安全性の向上

この製品は、三相電圧の不均衡に関連するリスクを軽減し、モーターやコンプレッサーなどの重要な機器を保護し、機器の損傷やダウンタイムに関連するコストを効果的に削減します。

4. モジュール設計と設置

PUGAO 製品は DIN レール取り付け設計を特徴としており、配電キャビネットや制御パネルへのシームレスな統合を可能にします。これにより、エンジニアリング プロジェクト内での効率的な一括インストールとメンテナンスが容易になります。

主要なパラメータと仕様

製品を購入または選択する際は、特定のプロジェクト要件に基づいて 3 極 AC サーキットブレーカーの次のパラメータを確認するか、お客様のニーズに合わせた包括的なソリューションを開発するために当社にお問い合わせください。

定格電圧(Ue): 通常、AC 380V、400V、または 415V (三相システムの場合)。

定格電流 (インチ): 一般的な定格には 16A、32A、および 63A が含まれます。大電流モデルは最大 100A または 125A までご利用いただけます。

遮断容量(Icn)：6kAや10kAなど。三相電力に関連するより高いエネルギー レベルを考慮すると、安全冗長性を強化するために 10kA 仕様を優先することをお勧めします。

トリップ曲線:

タイプC：オフィスビル、照明システム、または一般商用配電に適しています。

タイプ D: モーター始動用途向けに特別に設計されており、定格電流の 10 ～ 14 倍の瞬間的な突入電流に耐えることができます。

使用上の注意

1. 電気システムは非常に複雑です。安全上の理由から、3 極 AC サーキットブレーカーの操作と設置は資格のある技術者が行う必要があります。たとえば、運転中は、まず負荷側の電源を切断し、次に 2 次側、3 次側の電源を切断します。

2. 運転中は操作手順を厳守してください。電気システムの正常な動作に影響を与えるような状況が発生した場合は、直ちに緊急措置を講じてください。

3. 取り付けが成功すると、サーキットブレーカーは正常に動作します。運用中は速やかに現在のデータを監視し、定期的な点検・保守を行ってください。

3 極 AC サーキットブレーカーはどのような場合に必要ですか?

専門メーカーおよびサプライヤーとして、PUGAO は 1 極 (1P) および 2 極 (2P) サーキットブレーカーも提供しています。ただし、製品の選定にあたっては、三相電気機器または三相電力線を扱う場合には必ず 3 極 (3P) サーキットブレーカーを使用する必要があります。特定のシナリオに対する推奨事項は次のとおりです。

1. 三相モーター機器

例としては、産業用モーター、ウォーターポンプ、エアコンプレッサーなどが挙げられます。

理由：

三相モーターは、三相すべてに同時に電源を供給する必要があります。 1 つの相のみが遮断され、他の相がアクティブなままの場合、モーターは「欠相」状態で動作します。これは必然的にモーターの焼損につながり、重大な経済的損失をもたらします。

2. 三相電源システム

例としては、工場の配電システム、商用三相配線、三相配電盤などが挙げられます。

理由：

ここでの理論的根拠は、上記の機器カテゴリの理論的根拠を反映しています。つまり、三相送電線は同期してオンとオフを切り替える必要があります。いずれかの単相で異常が発生した場合は、包括的な同期三相保護を確保するために回路全体を切断する必要があります。

3. 高出力の産業用または商業用機器

例には、セントラル空調システム、産業用暖房装置、自動生産機械などが含まれます。

理由：

このような機器は通常、高電力を消費し、三相電源に依存します。したがって、正しく機能するには、安定したバランスの取れた三相電流が必要です。

4. 欠相損傷に対する保護が必要なその他のシナリオ

このような機器を含むプロジェクトでは、3P ユニットではなく 1P または 2P サーキット ブレーカーを使用するとリスクが生じます。1 つの相が遮断され、他の相が通電されたままの場合、機器は、損傷した異常な状態であっても動作し続けます。

特定のソリューション設計および技術サポート サービスについては、PUGAO にお問い合わせください。

よくある質問

Q: PUGAO はカスタマイズサービスを提供していますか?

A: はい、カスタマイズされたサービスを提供しています。中国の 3 極 AC サーキットブレーカーのメーカーとして、工場で 14 年の専門的な経験を持ち、特定のニーズに応じて定格電流、遮断容量、設置方法などのパラメーターをカスタマイズできます。

Q: どのような技術パラメータを確認する必要がありますか?

A: 1. 定格電流 - 負荷の実際の動作電流と一致する必要があります。

2. 定格動作電圧 - システムの電圧レベルと同じである必要があります。

3. 短絡遮断容量 - 設置時に予想される短絡電流より大きくなければなりません。
