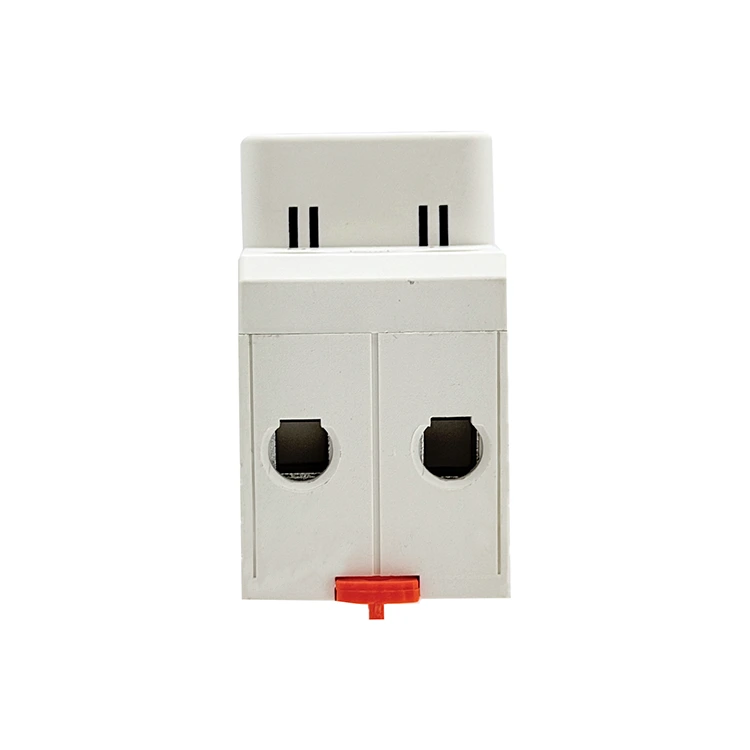

2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイ

リモート インフラストラクチャ用の開閉装置を調達する調達チームには、一時的な電源障害から自動的に回復してシステムの稼働時間を最大化できるスマート保護モジュールが必要です。 Pugao (Mora) によって設計および構築された高性能 2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイは、これらの無人アプリケーション向けに特別に設計されています。このデバイスは、基本的な手動リセット リレーを超えて、トリップ後に系統の状態を監視するインテリジェントな自動再閉路アルゴリズムを備えています。設定されたカウントダウン期間にわたって商用電圧が安全なパラメータ内で安定すると、内部のモーター駆動機構が自動的に回路を閉じ、下流の通信アレイ、セキュリティ ネットワーク、または気象監視システムへの電力を回復します。

フォールト カウンタを統合したトリプル ウィンドウ アレイ

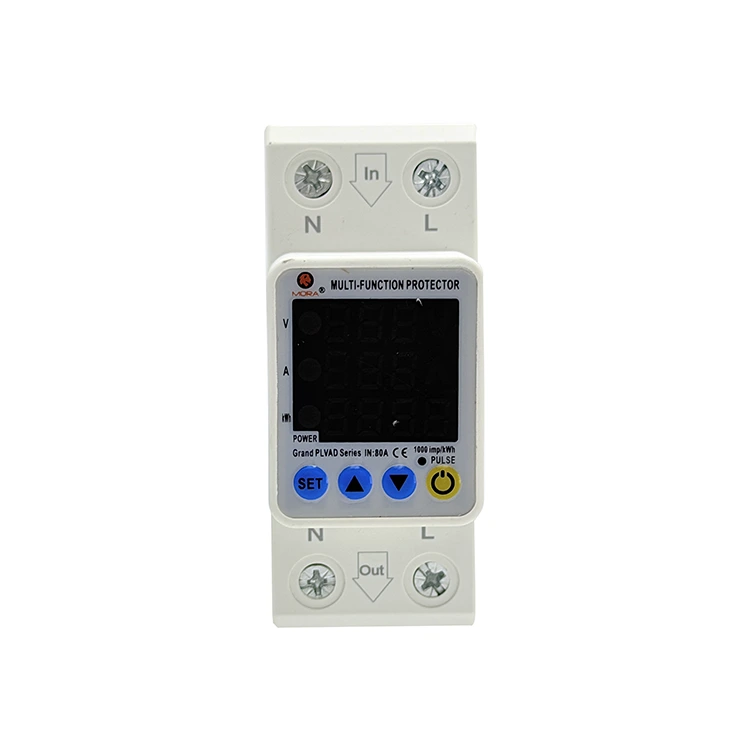

多次元データ同期ディスプレイ: 2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイは、それぞれリアルタイムの電圧、リアルタイムの電流、累積故障時間を表示し、明確なデータ分類と 1 画面で回路動作ステータスを完全に把握します。

定量化可能な故障早期警告: 内蔵故障カウンタは、動作サイクル中の過電圧および過電流トリップの回数を記録できます。保守担当者は、故障データから現場系統の安定性や下流設備の老朽化状況を判断し、予知保全を実現します。

製品の主な利点

リモートO&Mトラックロールを排除

• リモートメンテナンスの問題点を解決：携帯電話基地局、山岳気象観測所、無人のポンプ場では、一時的な送電網の変動により従来の保護リレーがトリップしてシャットダウンするため、現場での手動リセットが必要となり、時間と人件費が高くなります。

• システム稼働時間の最大化: 全プロセスの自動障害監視、安定性判断、機械的再閉路回復を実現します。一時的なグリッド異常の場合、2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイは人間の介入なしで独立して電力回復を完了し、O&M コストを大幅に削減し、機器の連続稼働率を向上させます。

調整可能な再閉サイクルとインテリジェントな安全ロックアウト

• 故障による二次被害の防止: 永続的な短絡故障の場合、再閉路を繰り返すと、ラインや機器に熱損傷が発生します。 2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイは、最大再接続試行のカスタム設定をサポートしています。

• 自動安全ロックアウト: 事前設定された再閉路時間を過ぎても障害がまだ存在する場合、システムはモーター駆動機構をロックし、障害アラームをトリガーし、危険な周期的スイッチングを回避するために回路を隔離したままにします。

技術的性能パラメータ

• 定格動作電流オプション: 40A / 63A 連続負荷定格

• 自動再閉時間調整機能: 1 秒から 900 秒までの最大範囲

• 最大連続再クローズサイクル: ロックアウトまでの構成可能な試行回数は 1 ～ 30 回です。

• 電圧追跡精度 / 電流範囲: ±1% 変動 / 0.5A ～ 63A の動的読み出し

• 端子断面積容量: 最大 25mm² ソリッド / 16mm² フェルール付き撚り線 (M5 クランプ)

• シャーシの絶縁耐力: 2.5kV 監査済み絶縁バリア

• コンプライアンスと認証: CE 認定、RoHS 準拠、EN 60947-1 構造規格に準拠

よくある質問

Q: グリッドが完全に 0V に下がった場合、モーターには下流のギアを保護するのに十分な電力が残っていますか?

A: はい。産業用大容量エネルギー貯蔵コンデンサバンクを装備しており、突然の系統全体の停電の場合、貯蔵された電気エネルギーがギアモーター機構を駆動して瞬間的なトリップ動作を完了させ、接点を開いて安全にロックさせ、制御電力が完全に使い果たされる前に負荷側の電力漏れが発生しないようにします。

Q: 持続的な送電網障害下で最大再閉路制限に達するとどうなりますか?

A: 永続的な回路障害に直面した場合、グリッド回復を行わずに事前設定された再閉路試行が完了した後、2P 自動再接続電圧プロテクター タイプ M トリプル ディスプレイは自動的にモーター駆動機能をロックし、すべての自動再閉路動作を無効にし、回路を開いたままにします。これにより、障害のある回路への無限の周期的な切り替えが回避され、内部の機械構造と下流のラインが熱損傷から保護され、回復するには手動のトラブルシューティングとリセットが必要になります。

Q: コントローラは、過渡的なサージと永続的な短絡をどのように区別しますか?

A: このシステムには、電圧検出と電流サンプリングの二重検出メカニズムが統合されています。再閉路検出中に、グリッド電圧が安定しているにもかかわらず瞬間的な大電流スパイクが発生した場合、MCU は直ちにそれを永続的な短絡故障と判断し、再閉路遅延を実行せずに即時トリップをトリガーし、内部スイッチング構造を高電流衝撃による損傷から保護します。
