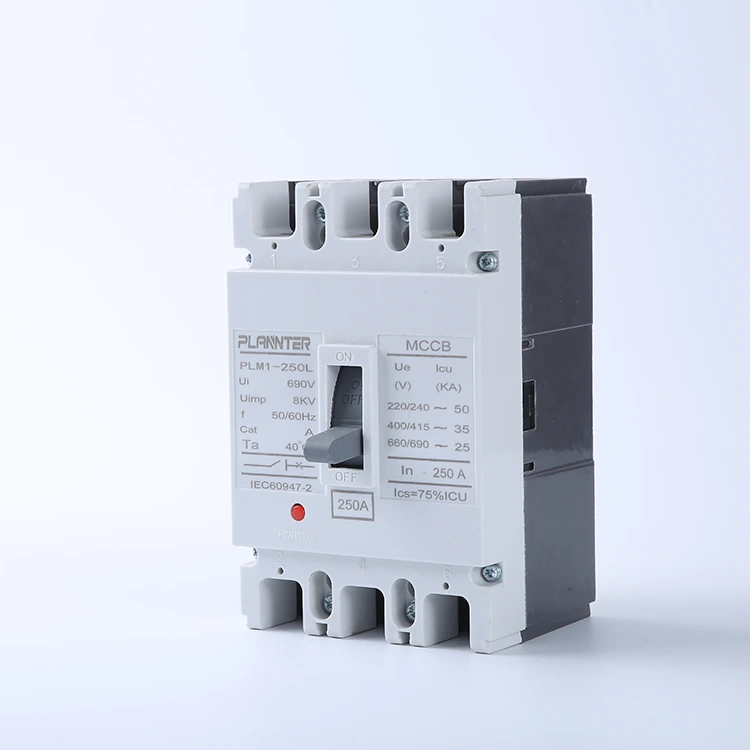

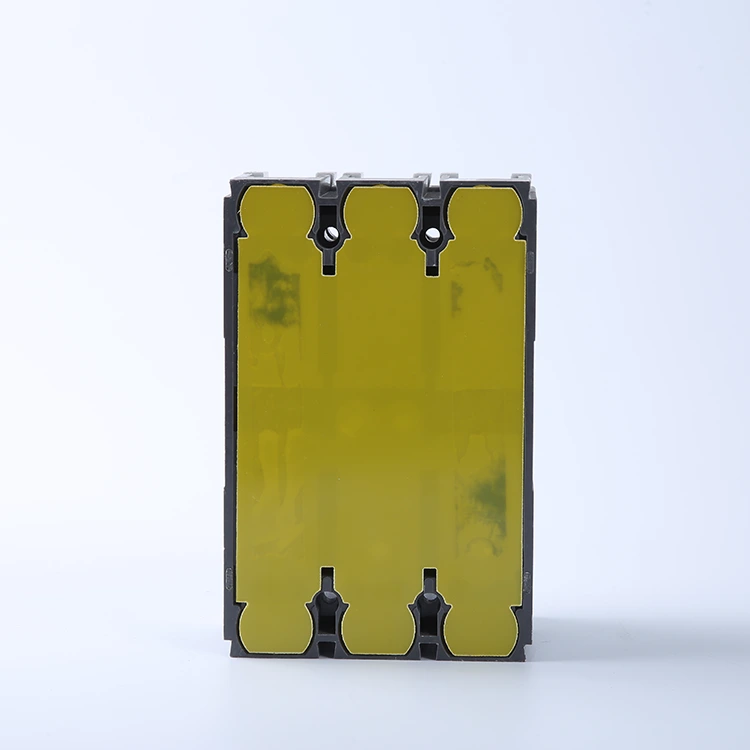

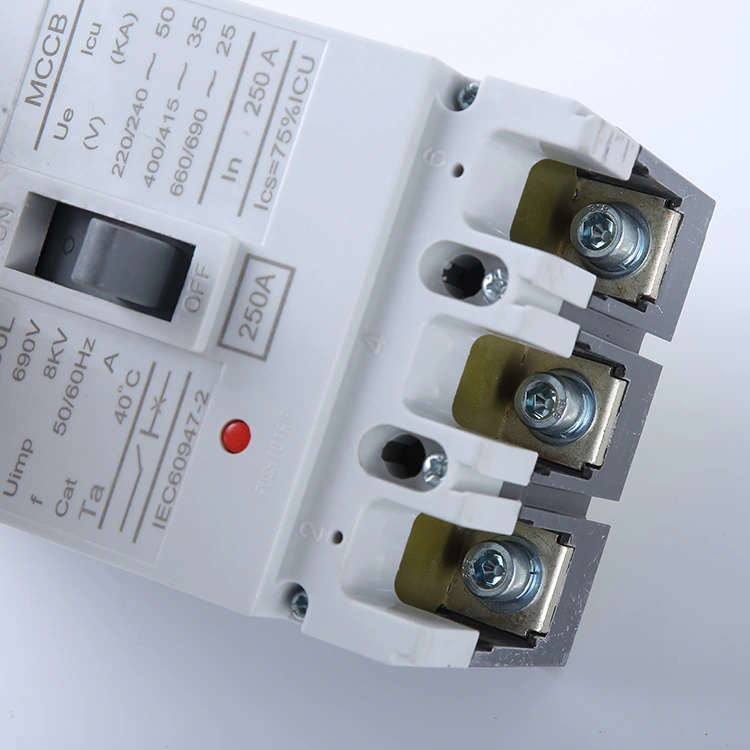

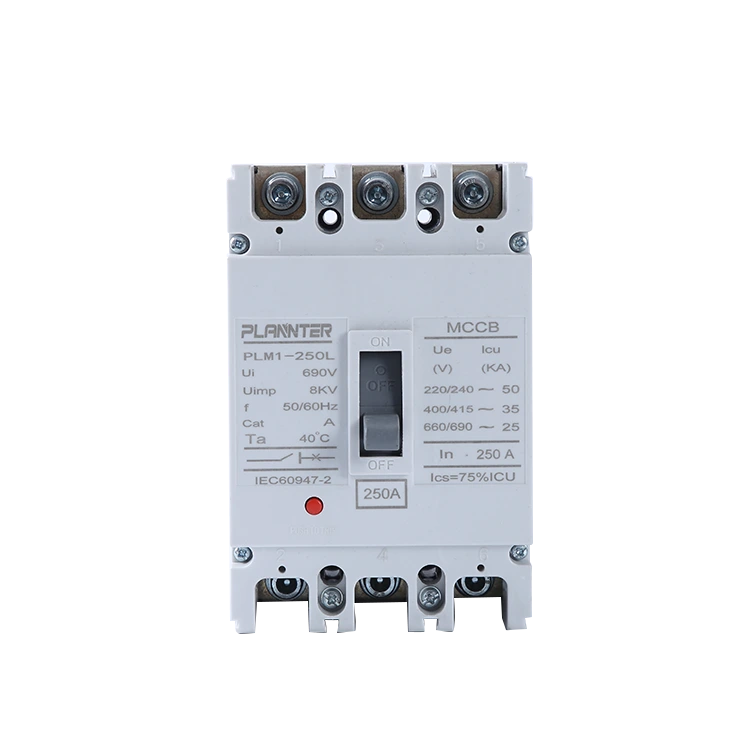

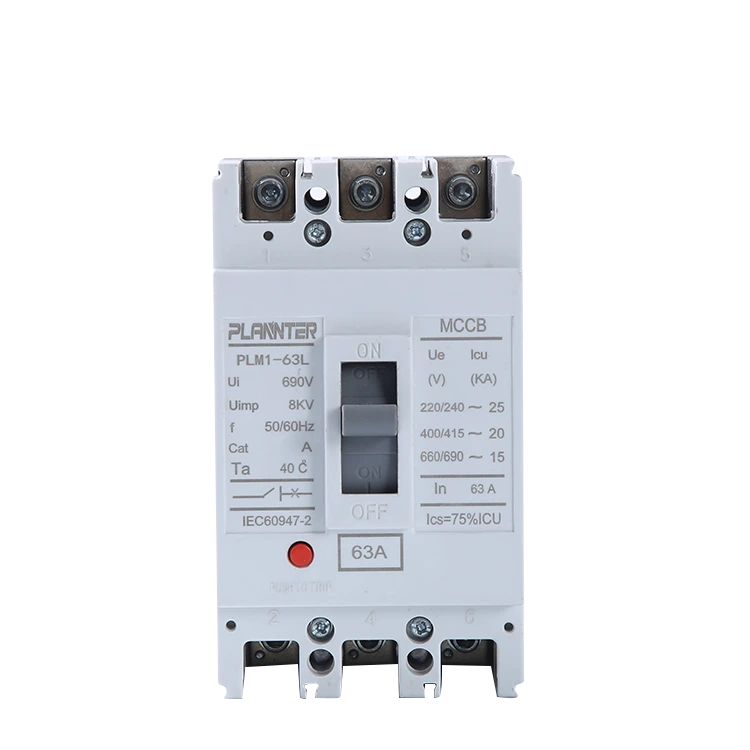

交流高圧モールドケース遮断器

アン交流高圧モールドケース遮断器は、高電流負荷や極端な短絡状況に対処するように設計された堅牢な回路保護デバイスです。これは電力システムの「最終防御」として機能し、重大な障害状況下でも確実に遮断します。

これらのブレーカーは、耐アーク性および耐衝撃性の材料で構築されており、寸法的に安定した性能を提供し、大規模運用向けの電力制御キャビネット内の信頼できるコアとなります。

主な機能と仕様

電圧範囲

定格動作電圧:AC 400V/690V; AC 高電圧モールドケースサーキットブレーカーは、産業グレードの高電圧配電アプリケーションに適しており、三相 3 線システムをサポートしています。

断熱性能:電源周波数耐電圧3000V、インパルス耐電圧8kVを備え、高電圧環境における絶縁安全性を確保しています。

遮断容量

究極のショートサーキットBrイーキング能力:Icu は最大 65kA ～ 100kA に達し、極度の短絡障害時に回路を迅速に遮断し、システムの最終防御線として機能します。

サービス短絡遮断容量:Ics ≥ 50kA により、複数回の障害中断後でもデバイスは動作を継続できるため、メンテナンスコストが削減されます。

現在の定格

定格電流:250A ～ 1600A の範囲をカバーし、250A、400A、630A、800A、1000A、1250A、1600A などの標準仕様をサポートし、さまざまな負荷要件に対応します。

調整可能なトリップ設定:80% ～ 100% インチの熱トリップ範囲と 4 ～ 10 インチの磁気トリップ範囲を備えており、迷惑なトリップを防ぐ選択的保護が可能です。

動作条件

周囲温度:-25°C ～ +70°C で、産業環境における極端な温度変化に耐えることができます。

取り付け方法:固定式または引き出し式。水平/垂直バスバー接続をサポートし、標準の配電盤設置寸法と互換性があります。

保護クラス:IP20 (キャビネット設置用)。ハウジングは高温耐性、耐衝撃性に優れたエンジニアリング プラスチックで作られており、IEC 60947-2 規格に準拠しています。

主な違い: 低電圧ブレーカーと高電圧ブレーカー

配電システムに適切な機器を選択するには、低電圧 (LV) 保護と高電圧 (HV) 保護の違いを理解することが重要です。比較すると次のようになります。

低電圧 (LV) ブレーカー

• 電圧範囲:通常、最大 **1000V AC** のシステム向けに定格されています。一般的な定格には、住宅用および小規模商業用の 240V および 400V が含まれます。
• アプリケーション:家庭用分電盤、小規模商業ビル、最終回路保護（照明、ソケット）などに広く使用されています。
• サイズと複雑さ:一般にコンパクト (MCB など) で設計がシンプルで、複雑なアーク制御システムを使用せずに基本的な過負荷と短絡保護に重点を置いています。

高電圧 (HV) ブレーカー

• 電圧範囲:中電圧から高電圧システム向けに設計されており、多くの場合 **3.3kV ～ 72.5kV** 以上の範囲にあります。
• アーク消火:高電圧は強力なアークを生成するため、これらのブレーカー (当社のブレーカーなど)交流高圧モールドケース遮断器）電流を安全に遮断するには、真空ボトル、SF6 ガス、特殊グリッドなどの高度な消弧技術が必要です。
• アプリケーション:信頼性が重要な重工業プラント、発電所、大型変圧器、主配電フィーダには不可欠です。
• 保護：多くの場合、正確な選択調整と遠隔制御機能を実現する高度な電子トリップユニットが装備されています。

高圧サーキットブレーカーにはどのような種類がありますか?

高電圧サーキットブレーカーは、電気アークを消すために使用する媒体によって分類されます。適切なタイプを選択することは、システムの安全性と効率性にとって不可欠です。

真空遮断器 (VCB)

• 原理：消弧および絶縁媒体として真空 (圧力 < 10-4 Pa) を使用します。ガス分子が存在しないため、アークを維持することが非常に困難になります。
• 主な特徴:コンパクトなサイズ、長寿命、メンテナンスフリー。ガスや石油を使用しないので環境に優しいです。
• 応用：中電圧 (最大 40.5kV) の屋内開閉装置アプリケーションで主流です。

SF6サーキットブレーカー

• 原理：空気の約2.5倍の絶縁強度と約100倍の消弧能力を持つ六フッ化硫黄（SF6）ガスを使用しています。
• 主な特徴:高圧 (HV) および超高圧 (EHV) 送電ネットワークで優れたパフォーマンスを発揮します。信頼性は高いですが、ガス漏れを防ぐために厳密なシールが必要です。
• 応用：変電所や屋外高圧送電線（72.5kV以上）で広く使用されています。

エアブラストサーキットブレーカー

• 原理：圧縮空気の高圧噴射を使用してアークを吹き飛ばし、急速に冷却して消火します。
• 主な特徴:迅速な動作と耐火性（オイル不使用）。ただし、騒音が大きく、複雑なエアコンプレッサーシステムが必要です。
• 応用：歴史的には超高電圧 (EHV) システムに使用されてきましたが、現代の送電網では主に SF6 および VCB に置き換えられています。

AC 高電圧 MCCB はどこに適合しますか?

VCB と SF6 ブレーカーは送信レベルの電圧を処理しますが、交流高圧MCCB産業用中電圧配電 (例: 690V ～ 3.6kV) 向けに設計されています。標準の低圧ブレーカーと大規模な高電圧開閉装置の間のギャップを埋め、重機や電力センターに堅牢な保護を提供します。

よくある質問

電圧定格(Un)は何ですか?

弊社製品の定格動作電圧(Un)交流高圧MCCB通常は最大 **690V AC** の範囲です。この定格により、大規模電力センターや重機などの高電圧産業環境でブレーカーが安全に動作し、回路を絶縁できることが保証されます。

変圧器の一次側に標準のMCCBを使用できますか?

はい、ただし慎重な選択が必要です。ブレーカーは、迷惑なトリップを発生させずに変圧器の突入電流を処理する必要があります。私たちの交流高圧MCCBシリーズは調整可能な磁気トリップ設定 (入力の 4 ～ 10 倍など) を備えており、短絡保護を提供しながら突入電流に耐えられる十分な高いしきい値を設定できます。

標準的な電流範囲はどれくらいですか?

高電圧モールドケースサーキットブレーカーは、通常、標準の小型ブレーカーと比較して、より高いアンペア数のニーズに対応します。当社の製品範囲は通常、次のとおりです。250A～2500A、主要な配電フィーダや大規模な産業負荷に適しています。

ヒューズとどう違うのですか?

• リセット可能:障害後に交換する必要があるヒューズとは異なり、MCCB はトリップ後にリセットできます。
• 調整可能性:MCCB ではトリップ設定 (熱および磁気) を調整できるため、固定ヒューズでは提供できない正確な保護調整が可能です。
• 切り替え:MCCB は、メンテナンスのために電源を切断するための手動スイッチとして機能します。

DC システムで AC ブレーカーを使用するとどうなりますか?

これはやめてください。AC ブレーカーは、ゼロを越える交流に依存して電気アークを消します。 DC 電流はゼロを超えないため、アークが消えず、火災や爆発を引き起こす可能性があります。 DC アプリケーション専用に定格されたブレーカーを使用する必要があります。

高電圧 MCCB を安全に交換するにはどうすればよいですか?

安全は最も重要です。次の手順に従います。

1. 電源を切る:上流の電源をオフにして、電圧がゼロであることを確認します。
2. ロックアウト/タグアウト:偶発的な再通電を防ぐためにロックアウト装置を適用してください。
3. 切断:ラインケーブルと負荷ケーブル (該当する場合はニュートラルも) を取り外します。
4. 交換する：古いユニットをアンマウントし、新しいユニットをインストールします交流高圧モールドケース遮断器すべての接続がメーカーの仕様に従ってトルクで締められていることを確認します。
