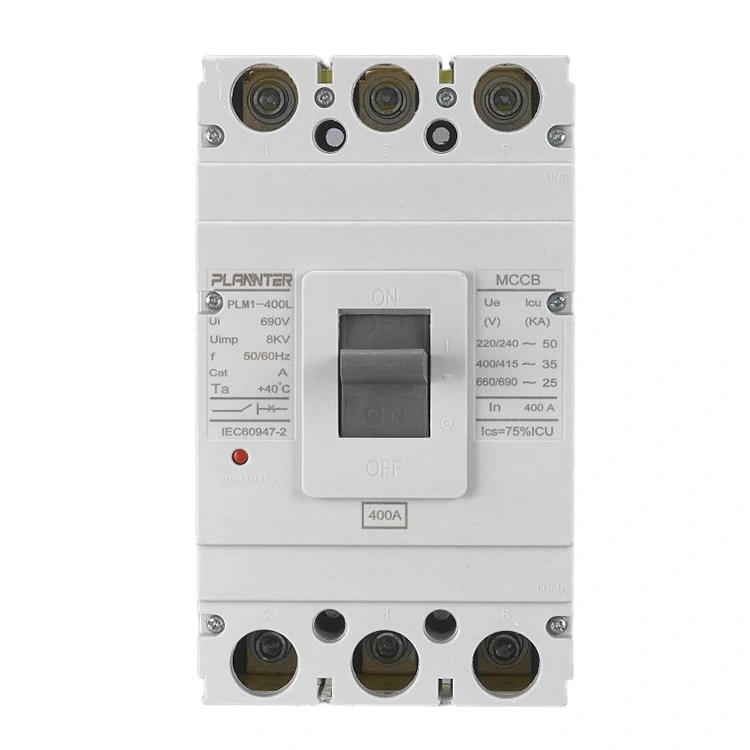

電気 400A AC モールドケースサーキットブレーカー

電気 400A AC MCCB の技術仕様

• 定格電流 (インチ):400A
• 定格動作電圧 (Ue):AC400V/415V
• 定格絶縁電圧 (Ui):AC800Vまで
• 定格周波数:50/60Hz
• 極数:3P / 4P オプション
• 遮断容量 (Icu):50kA – 65kA (IEC 60947-2)
• 定格サービス遮断容量 (Ics):ICU の 75% ～ 100%
• トリップユニットタイプ:熱磁気式 / 電子式 (オプション)
• 旅行の特徴:調整可能な過負荷および固定/調整可能な短絡保護
• 機械的寿命:≥ 10,000 回の操作
• 電気的寿命:≥ 20,000 操作
• 接触材質:酸化銀錫合金
• インストール方法:固定取付
• 接続タイプ:フロント/リア接続オプション
• 操作メカニズム:オプションの電動機構による手動操作
• 保護レベル:IP20 (エンクロージャ付きでさらに高い)
• 周囲温度:-5℃～+40℃
• 規格への準拠:IEC 60947-2、ISO9001

製品の特徴：

√ 遮断容量は65 kAに達します

√ 400 Aの動作電流定格

√ 接点は低インピーダンス銀合金製

√ 高速4バーリンケージシステム

√ コンパクトな構造、簡単な設置

√ 厳格なループ抵抗検証に合格

√ 自動化された製造により均一性が維持されます

√ 短絡による即時遮断

√ 信頼できるダウンストリーム回路の保護

√ メンテナンスの必要性が軽減され、コスト効率が高い

400A AC MCCB の主な利点

大電流の処理:

• 大規模な電気システムの重負荷を管理するための定格 400A
• メインパネルや後流機器の確実な稼働をサポート

調整可能なトリップ設定:

• 熱磁気トリップユニットにより、過負荷および短絡保護の微調整が可能
• 負荷の種類とアプリケーションのシナリオに基づいて保護を最適化します。

高い遮断容量:

• IEC 60947-2 規格に準拠した 50 ～ 65 kA の極限遮断容量 (Icu)
• 重大な故障電流を迅速に遮断して機器とケーブルを保護します

コンパクトなデザイン:

• 従来のフレーム型サーキットブレーカーと比較して省スペースのソリューション
• 分電盤や配電ユニットへの設置とメンテナンスが簡単

多彩なアクセサリ:

• システム統合のためのオプションの補助接点、シャントトリップ、アラームモジュール
• さまざまな制御および監視セットアップに対応

耐久性と信頼性:

• 精密スタンピングとレーザー溶接による銀酸化スズ合金コンタクト
• 20,000 サイクルを超える電気的寿命と 35 マイクロオーム以下の低い接触抵抗
• 高度な組み立てと校正により、一貫した操作力とパフォーマンスを保証します

安全性の強化:

• 高透磁率シリコン鋼磁気ヨークにより、10ms 未満の短絡トリップ応答を保証
• トルク校正された端子ネジとループ抵抗検証による 100% 工場検査
• 電気的故障に対する信頼性の高い保護と従業員の安全性の強化

よくある質問

400A MCCB の主な用途は何ですか?

• 電気 400A AC モールド ケース サーキット ブレーカーは、産業用、商業用、および大規模住宅システムの主配電パネルで使用されます。
• 過負荷、短絡、故障電流から回路を保護します。
• モーター、変圧器、大型家電などの下流機器の信頼性の高い動作を保証します。

400A トリップ設定は調整可能ですか?

• はい、MCCB は設定を調整できる熱磁気トリップ ユニットを備えています。
• 負荷のタイプと安全要件に基づいてカスタマイズできます。
• 効果的な保護を維持しながら、迷惑なつまずきを防止します。

3P と 4P 400A MCCB の違いは何ですか?

• 3P MCCB: 中性線を切断せずに三相回路を保護します。
• 4P MCCB: 三相回路と中性線を保護し、完全な遮断を提供します。
• 選択はシステム要件と安全基準によって異なります。

400A MCCB にはどのようなケーブル サイズを使用すればよいですか?

• ケーブルのサイズは、設置タイプ、絶縁材料、および許容電圧降下によって異なります。
• 通常、400A MCCB は、120 mm² ～ 185 mm² の銅導体のケーブルと組み合わせられます。
• 特定のプロジェクト条件に基づいた正確な推奨事項については、Pugao Electric にお問い合わせください。

400A MCCB はどのくらいの頻度でテストする必要がありますか?

• 重要なシステムの場合は、定期的な検査 (通常は 6 ～ 12 か月ごと) が推奨されます。
• 機械的動作、トリップ応答、接続の完全性をテストします。
• 電気 400A AC モールド ケース サーキット ブレーカーが耐用年数を通じて信頼性の高い保護を維持することを保証します。
