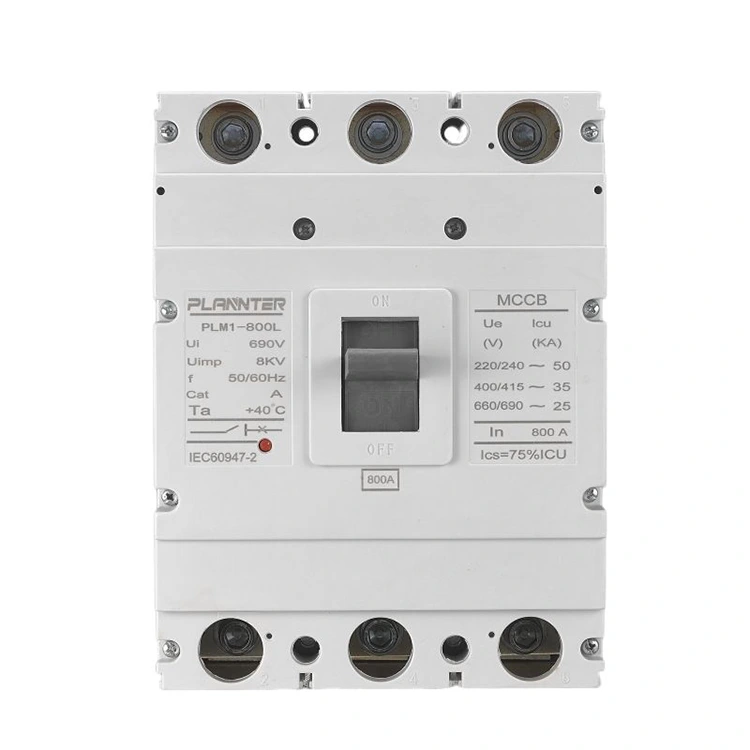

800A 高容量 AC モールドケースサーキットブレーカ

800A高容量AC MCCBとは何ですか?

800A 高容量 AC モールドケースサーキットブレーカは、大規模配電における過負荷や短絡から電気システムを保護するために使用される高性能モールドケースサーキットブレーカです。異常電流を検出して回路を迅速に切断する熱磁気式または電子式トリップ ユニットを通じて動作し、機器の安全性とシステムの安定性を確保します。

主な利点

• 高電流容量:重工業およびインフラ用途向けの定格 800A
• 迅速な障害対応:ミリ秒以内の短絡遮断により最大限の保護を実現
• 高度なアーク消火:多層鋼グリッドシステムにより、安全かつ迅速なアーク抑制が保証されます。
• 優れた導電性:T2 銅バスバーと銀ベースの接点によりエネルギー損失が削減されます
• 強力な熱性能:最適化された端子設計により放熱性が向上
• 耐久性:高品質の 800A 大容量 AC モールドケースサーキットブレーカー素材により、長寿命と安定した動作を保証します。

技術仕様

• 定格電流:800A
• 極:3P
• 定格電圧:AC400V/415V
• 短時間耐電流:65kA～100kA（1秒）
• 遮断容量:産業上の障害状況に対応する高い容量
• 旅行のタイプ:熱磁気式 / 電子式 (オプション)
• 応答時間:短絡保護のための ≤ 15 ms
• 材料：銅導体、銀合金接点、難燃性ハウジング

よくある質問

どこで使われているのでしょうか？

• 800A 高容量 AC モールドケースサーキットブレーカーは、重工業、発電所、変電所、大規模商業ビルで広く使用されています。
• 一般的な用途には、水処理システム、鉄道輸送、主要配電パネルなどがあります。
• 高負荷および重要な電力システムにコア保護を提供します。

主な機能は何ですか?

• 過熱や機器の損傷を防ぐ過負荷保護
• 急速故障遮断による短絡保護
• 安全なメンテナンスと操作のための電気的絶縁
• 安定した継続的な電力供給を保証します

どのような付属品が利用可能ですか?

• 状態監視用補助接点
• 遠隔トリップ制御用シャントトリップ
• 電圧保護のための不足電圧リリース
• 自動化システム用の電動操作機構

屋外でも使用できますか?

• はい、適切な耐候性エンクロージャに設置されている場合に使用可能
• IP定格キャビネットにより保護レベルを強化可能
• 屋外変電所やインフラプロジェクトに最適

フレーム（AF）とトリップ（AT）の違いは何ですか？

• AF（アンペアフレーム）：ブレーカーフレームの最大電流容量
• AT (アンペアトリップ): ブレーカーがトリップする実際の定格電流
• 例: 800A 未満でトリップ設定を調整できる 800AF フレーム

100% の評価にはどのような意味がありますか?

• ブレーカーが定格電流の 100% を継続的に流すことができることを示します
• 通常の条件下でディレーティングのない安定した性能を確保
• 一定の高負荷要求があるシステムにとって重要

共通の基準とは何ですか?

• 低電圧サーキットブレーカーに関する IEC 60947-2
• 品質マネジメントシステムのISO9001
• その他の認証には、CE および関連する国際規格が含まれる場合があります。
