AC 4極配線用遮断器 225A

Pugao AC 4 極モールドケースサーキットブレーカー 225A は、定格動作電圧、定格絶縁電圧、侵入保護定格 (IP40 など) などの重要な仕様について、関連する国際規格および国内規格の要件に準拠しており、多くの点でそれを上回っています。すべての認定された主要な性能データは、ユニット自体に読みやすくマークされており、付属の技術マニュアルに詳細が記載されています。また、当社は、認定された権威機関からの完全なタイプのテストレポートを管理しており、検証のためにいつでもこれらのレポートを検討することを歓迎します。当社は、技術データの透明性が信頼の基礎であると確信しています。さらに詳しい情報やテストレポートをご希望の場合は、お気軽にお問い合わせください。

お問い合わせを送信

製品説明

中間配電用に設計されており、AC 4極配線用遮断器 225A堅牢な構造設計と正確な保護機能を組み合わせています。 Pugao (Plannter Electric) のエンドツーエンドの品質保証によってサポートされているこのシリーズは、重要な 4 線式システムの欠陥のないパフォーマンスを保証します。

AC4極ノーヒューズブレーカ225Aとは何ですか?

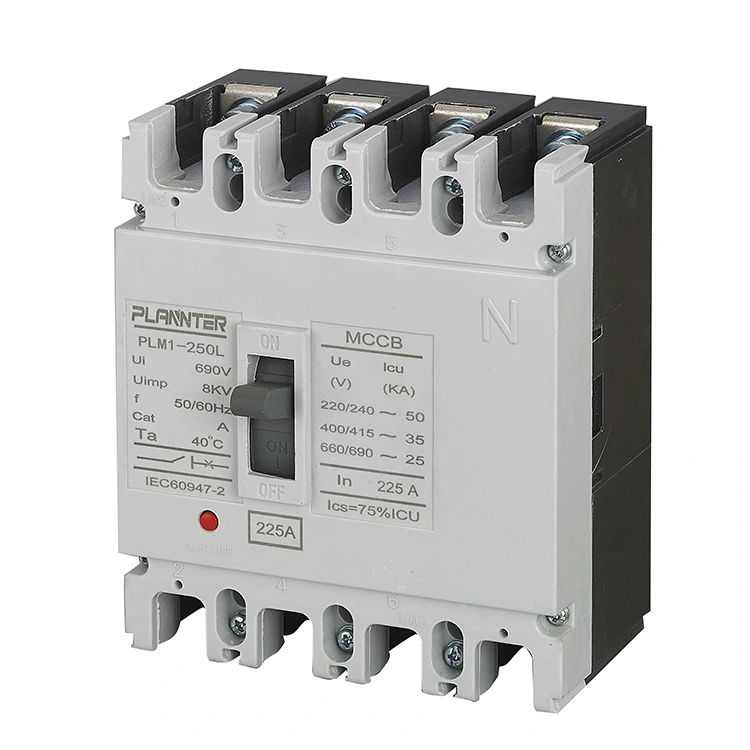

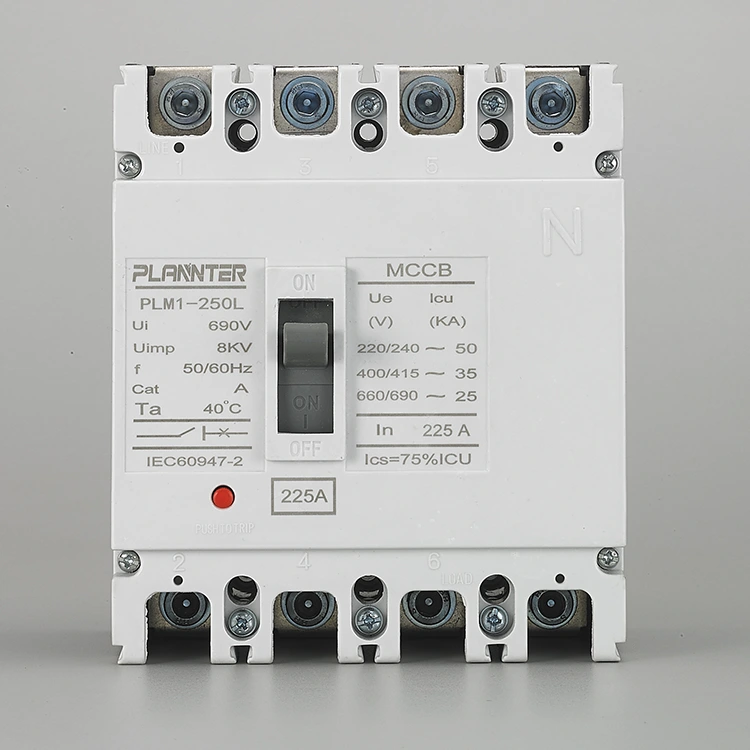

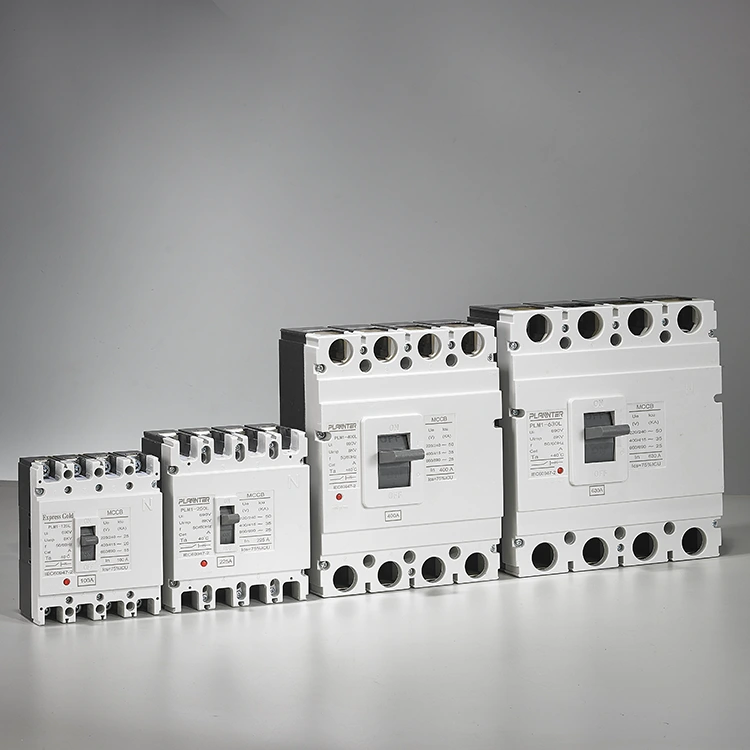

のAC 4極配線用遮断器 225Aは、中性線 (L1、L2、L3、N) を使用して三相回路を保護するように設計された特殊な電気保護デバイスです。定格 225 アンペアで、中間配電のコアコンポーネントとして機能し、システム全体の絶縁を確保しながら下流の機器を過負荷や短絡から保護します。

AC 4 Pole Molded Case Circuit Breaker 225A

仕組み、操作、デバッグの仕組み

動作の仕組み

このユニットは、明確な触覚フィードバックを備えた明確で応答性の高い手動操作メカニズムを備えています。ハンドルの位置は明示的にマークされています。

の上：回路が閉じられ、通電されています。
オフ：回路が開いており、電力が供給されていません。
つまずいた:障害が発生したことを示す中間位置。

動作原理

AC 4 極モールドケースサーキットブレーカー 225A は、熱磁気トリップユニットを使用して二重層保護を実現しています。

熱保護 (過負荷):バイメタル要素を使用して、逆時間トリップを実現します。過負荷電流が大きいほど、トリップは速くなります。
磁気保護 (短絡):瞬時の応答を提供し、大規模な故障電流 (最大数十 kA) を即座に除去します。

試運転とアクセサリ

このシリーズは、特定のアプリケーションのニーズに合わせた強力な拡張性を提供します。コミッショニングには、指定されたスロットに必要なアドオンをインストールすることが含まれます。

補助接点:ブレーカーのステータスをリモートで通知するため。
シャントリリース:遠隔からブレーカーをトリップ/オープンすることができます。
不足電圧リリース:電圧が安全レベルを下回ると、自動的にブレーカーが作動します。
RCDモジュール:漏電保護を追加して総合的な安全性を実現します。

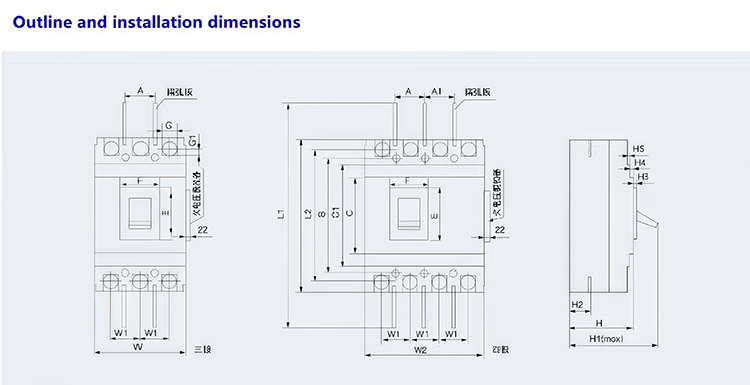

主な技術的特徴と仕様

容量

定格電流225A、中間分散荷重に適しています。

極

4極(4P):3 相と中性点を保護し、回路を完全に絶縁します。

電圧

標準 AC 配電ネットワーク (通常は 400V/690V AC) 向けに設計されています。

トリップユニット

標準熱磁気モデルのバリエーションに応じて調整可能な設定または固定設定が可能なユニット。

割り込み定格

数十キロアンペアを安全に処理できる高い短絡遮断容量 (Icu)。

取り付け

安全性を活用ボルト接続、大電流アプリケーション向けの信頼性の高い電気インターフェースを保証します。

工事

耐衝撃性と寸法安定性を備えた堅牢な成形ケース設計。

品質保証と納期

富高電器では「不良品の次の段階への進行を防ぐ」を理念としています。

全数検査:すべてのユニットは出荷前に機械的、電気的、環境的テストを受けます。
輸出グレードの梱包:AC 4 極モールドケースサーキットブレーカー 225A は、長距離の取り扱いに耐えるように安全に保護されています。
短納期:通常のモデルは在庫から入手できることが多いですが、カスタマイズされた注文は確認された生産スケジュールに従います。

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

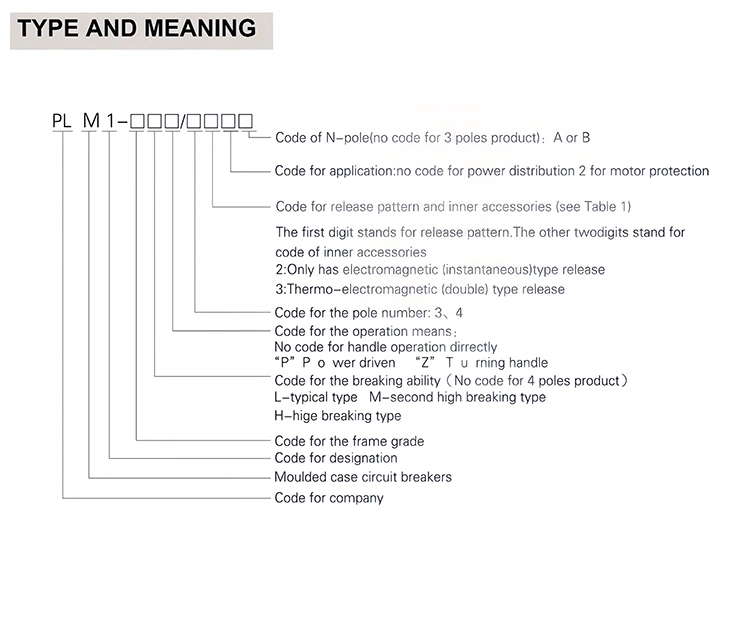

製品仕様

タイプ	定格電流(A)	極数	定格絶縁電圧(V)	定格使用電圧(V)	究極の短絡遮断容量(KA)	短絡遮断容量(KA)を発揮します。	利用カテゴリー
PLM1-63L	(6)、10、16、20、25、32、40、50、63	3	AC500V	400V	25	18	A
PLM1-63M	(6)、10、16、20、25、32、40、50、63		AC500V		50	35
PLM1-100L	(10)、16、20、25、32、40、50、63、80、100		AC690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

よくある質問

なぜ 3 極ではなく 4 極を使用するのですか?

4 極ブレーカーは 3 相すべてを切断しますそして同時に中性線も接続します。これは次の場合に不可欠です。

安全性：保守担当者向けに回路を完全に絶縁します。
バックアップ電源システム:商用電源と発電機電源を切り替える際に中性点と接地のループを防止するために、トランスファースイッチ (ATS) に必要です。
高調波の軽減:非線形負荷 (VFD やコンピューターなど) によって引き起こされる中性電流から保護します。

電圧定格は何ですか?

のAC 4極配線用遮断器 225A通常、標準の工業用配電電圧に対して定格されており、一般的にサポートされています。AC400V～690Vシステム。正確な定格動作電圧 (Ue) と絶縁電圧 (Ui) については、ユニットの特定の銘板を参照してください。

トリップユニットタイプとは何ですか?

標準モデルは熱磁気トリップユニット:

熱:バイメタルストリップを使用して、過負荷に対する逆時間保護を提供します。
磁気:短絡に対する瞬時の保護を提供します。

注: より正確な設定のために電子トリップユニットが利用できる場合があります。

遮断能力はどれくらいですか？

遮断容量 (Icu) は特定のモデルのバリエーションによって異なりますが、中間配電に典型的な重大な故障電流を処理できるように設計されています。のAC 4極配線用遮断器 225A通常、次の範囲の遮断容量を提供します。25kA～85kA(400V で)、損傷することなく短絡を安全に遮断できることを保証します。
