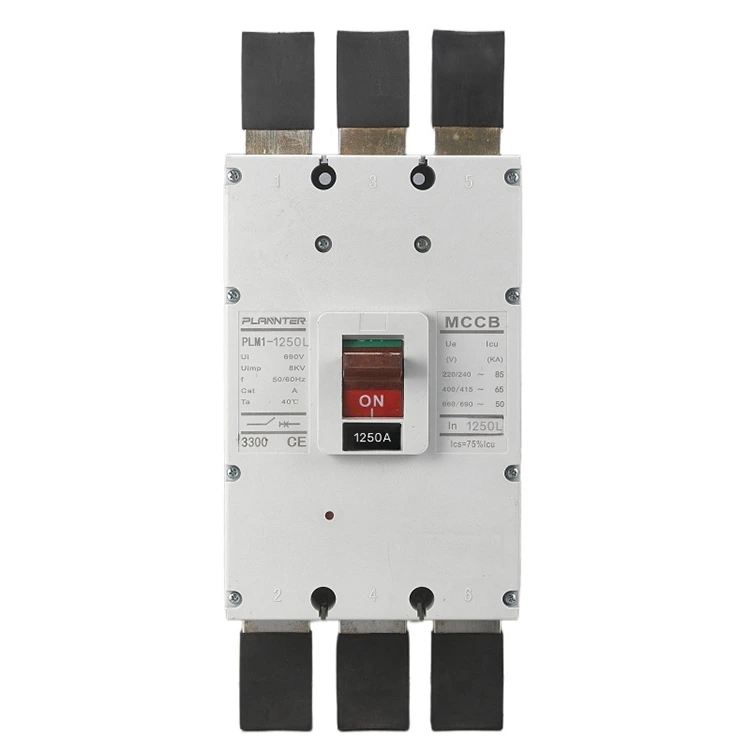

AC 690V モールドケースブレーカー

AC690Vモールドブレーカとは何ですか?

アンAC 690V モールドケースブレーカーは、電気回路を過負荷、短絡、障害から保護するために設計された高電圧保護デバイスです。標準の 400V ブレーカーとは異なり、このユニットはより高い電圧レベルを処理できるように設計されており、重工業および大規模商業用途におけるケーブル サイズの縮小とエネルギー効率の向上に最適です。

製品仕様

主な機能と技術仕様

電圧と容量

• 定格電圧:AC690V（50/60Hz）。
• 短時間耐電流 (Icw):定格は 85 kA/1 秒～100 kA/1 秒で、短絡ピーク時にもユニットが損傷を受けないようにします。
• サービス遮断容量 (Ics):Icu の 75% ～ 100%。障害を解消した後、ブレーカーはメンテナンスなしで動作に戻ります。

現在の定格

最大の高電流モデルを含む、さまざまなフレーム サイズが用意されています。1250A、主要な配電フィーダに適しています。

トリップユニット

段階的な保護を提供するインテリジェントトリップユニットを装備:

• 長時間の遅延:過負荷保護（逆時トリップ）用。
• 短時間の遅延:部分的な短絡時の選択的調整用。
• 瞬時動作：重大な短絡遮断用 (合計遮断時間 15ms ～ 30ms)。

規格

IEC 60947-2およびGB規格に完全準拠し、世界的な互換性と安全性を保証します。

主な利点

当社を選ぶ理由AC 690V モールドケースブレーカー?

• 優れた安定性:高い ICW 定格により、突然の短絡に対する動的安定性と熱安定性が保証されます。
• 無停電電源:高い Ics 機能は、ブレーカーが最大の障害に対処して動作を継続できることを意味し、ダウンタイムを最小限に抑えます。
• 選択的保護:正確なトリップ設定により、障害のある回路のみが分離され、主線への通電が維持されます。

アプリケーション

当社のブレーカーは、要求の厳しい環境における集中配電に不可欠です。

• 重工業：化学工場、製鉄所、自動車製造施設。
• 重要なインフラストラクチャ:主要病院や空港ターミナルの中央電源室。
• 大きな建物:機密機器室を保護し、建物の棟全体に電力を供給します。

Pugao Electricを選ぶ理由

プロフェッショナルとしてメーカーで中国、私たちは高度な設備が品質の基礎であると信じています。

• インテリジェントな製造:当社では自動巻線機とコンピューター制御の精密射出成形システムを使用しています。
• 一貫した品質:キーボルトは校正されたツールを使用してトルクをかけられ、すべてのユニットのストローク、接触圧力、全負荷動作がテストされます。
• 短納期:当社の効率的な生産ラインにより、パフォーマンスを損なうことなく注文を迅速に届けることができます。

よくある質問

690V AC MCCB の遮断容量はどれくらいですか?

当社のユニットは通常、最大 100kA の最終遮断容量 (Icu) と Icu の 75 ～ 100% のサービス遮断容量 (Ics) を備えています。

690V MCCB にはどのような電流定格がありますか?

当社では、フレーム サイズに応じて、通常 100A から 1250A または 1600A までの幅広い定格を提供しています。

一般的な旅行のタイプは何ですか?

一般的なタイプには、一般用途の熱磁気 (TM) と、精密な保護と通信用の電子 (マイクロプロセッサベース) があります。

690V ブレーカーは DC に適していますか?

一般的には、いいえ。 AC ブレーカーは、電流のゼロクロスに基づいてアークを消滅させます。 AC ブレーカーが明示的に定格を下げられ、DC 使用が認定されていない限り、DC システムには特定の DC 定格ブレーカーが必要です。

690V MCCB はどこで使用されますか?

これらは重工業配電、再生可能エネルギー (太陽光/風力)、大規模商業施設で使用され、ケーブルコストを削減し、効率を向上させます。

400V と 690V MCCB の違いは何ですか?

690V MCCB は、より高い絶縁強度と消弧能力を備えており、高電圧ストレスに安全に対処できます。

3極と4極とはどういう意味ですか?

3極ブレーカーは3相(L1、L2、L3)を保護します。 4 極ブレーカーは、3 相と中性 (N) 導体を保護します。
