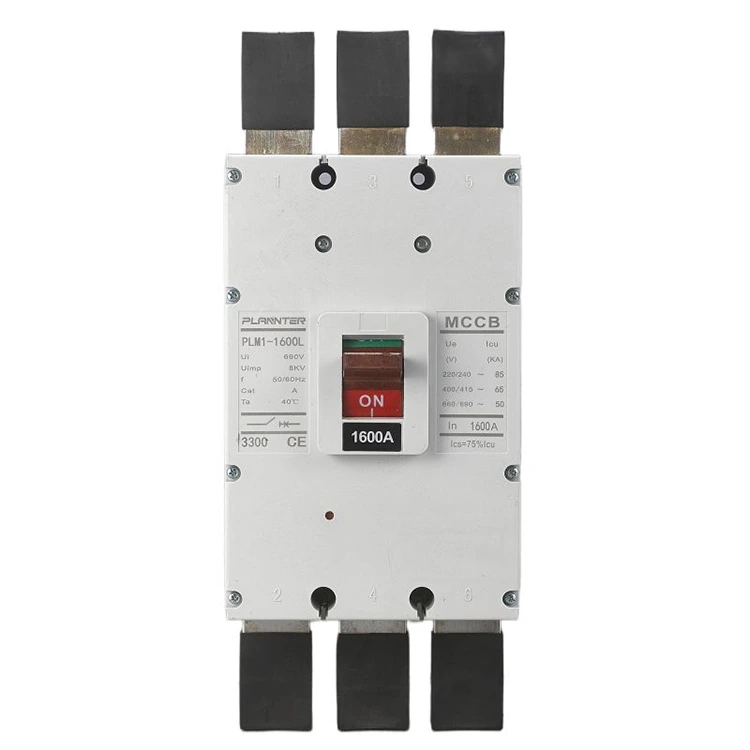

3P 1600A AC モールドケースサーキットブレーカー

信頼できる中国の交流モールドケースサーキットブレーカーメーカーをお探しの場合は、Pugao(Planter Electric) にお問い合わせください。 AC モールドケースサーキットブレーカーの研究、開発、生産の専門家として、当社は品質とコンプライアンスを保証する複数の国内および国際認証に裏付けられた完全な製品範囲を提供しています。当社の 3P 1600A AC モールドケースサーキットブレーカは主力製品として傑出しており、信頼できる高性能と信頼性を提供します。当社のエンジニアが専門的な技術サポートを提供します。詳細については、今すぐお問い合わせください。

お問い合わせを送信

製品説明

の3P 1600A AC モールドケースサーキットブレーカーは、超大電流配電システム用に設計された大容量電気保護デバイスです。スイッチング、保護、絶縁機能を単一のコンパクトなユニットに統合しており、信頼性と安全性が重要な大規模な産業用および商用電源アプリケーションに最適です。

耐久性の高い電源システム向けの最大 1600A の定格電流
スイッチングやモーターの始動頻度が低いように設計されています
最大 690V AC の配電ネットワークに最適
縦置き・横置きどちらにも対応

製品仕様

タイプ	定格電流(A)	極数	定格絶縁電圧(V)	定格使用電圧(V)	究極の短絡遮断容量(KA)	短絡遮断容量(KA)を発揮します。	利用カテゴリー
PLM1-63L	(6)、10、16、20、25、32、40、50、63	3	AC500V	400V	25	18	A
PLM1-63M	(6)、10、16、20、25、32、40、50、63		AC500V		50	35
PLM1-100L	(10)、16、20、25、32、40、50、63、80、100		AC690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

3P 1600A AC Molded Case Circuit Breaker

主な利点

大電流と遮断容量

スタンドアロン 1600A 定格により、並列接続の必要がなくなります。
極端な故障状態に対応する最大 200kA の究極遮断容量 (Icu)
気中遮断器（ACB）に匹敵する信頼性の高い性能
短絡電流を確実に迅速に遮断

調整可能で正確なトリップユニット

インテリジェント電子トリップユニットを装備
カスタマイズ可能な保護設定 (過負荷、短絡など) をサポート
システムの選択性と操作精度を向上させます
安全性を高め、迷惑なつまずきを軽減します

耐久性に優れたコンパクトなデザイン

パネルやキャビネットのレイアウトを簡素化する省スペース構造
設置面積とプロジェクト全体のコストを削減
高品質の素材で作られており、長寿命を実現
-5℃～40℃の温度でも確実に動作

高度な保護機能

過負荷、短絡、瞬間的な保護を提供します
要求の厳しい電気環境でもシステムの安定性を確保
重要インフラの安全運用をサポート
国際的な性能基準を満たすように設計されています

互換性と付属品

幅広いアクセサリ（補助接点、シャントトリップなど）と互換性があります。
モジュラー設計により柔軟な構成が可能
メンテナンスやシステムのアップグレードが容易になります
さまざまなアプリケーション間での適応性が向上します

100% 定格のオプション

指定された条件下で 100% の連続電流定格で利用可能
全負荷連続動作が必要なアプリケーションに最適
重要なシステムにおけるディレーティングの懸念を軽減
長期的な運用信頼性を向上

1600A MCCB の主な用途

1600A MCCB は、安定した配電と信頼性の高い保護が不可欠な大容量電気システムで広く使用されています。の3P 1600A AC モールドケースサーキットブレーカー高い電流定格と強力な遮断容量により、大規模で重要な環境に特に適しています。

産業用配電システム

工場、製造工場、重工業施設で使用されています
主配電盤と高負荷の給電回路を保護
大型機械や生産ラインの安全な稼働を保証します。

商業ビルとインフラ

オフィスビル、ショッピングモール、データセンターに適用
HVAC システム、照明、機器からの高電気負荷に対応
日常業務の継続的かつ安定した電力供給をサポートします。

発電および変電所

発電所や変電所に設置されています
変圧器と配電フィーダーを保護します
の3P 1600A AC モールドケースサーキットブレーカー重要なシステムの故障電流を迅速に分離するのに役立ちます

再生可能エネルギーシステム

太陽光発電や風力発電施設で使用されます
インバーター、結合箱、出力回路を保護
グリッドへの安定した統合を保証します

モーター制御と大型機器の保護

高出力モーターや重量物機器に最適
起動中および動作中に過負荷および短絡保護を提供します
ダウンタイムを削減し、機器の寿命を延ばします

Pugao (プランターエレクトリック) を選ぶ理由?

Pugao (Planter Electric) は、測定可能な仕様と実績のあるエンジニアリングに裏付けられた高性能回路保護ソリューションの提供に重点を置いています。需要の高いアプリケーションには、次のような製品が使用されます。3P 1600A AC モールドケースサーキットブレーカーシステムの安全性、効率性、長期運用をサポートする明確な技術的利点を備えて設計されています。
