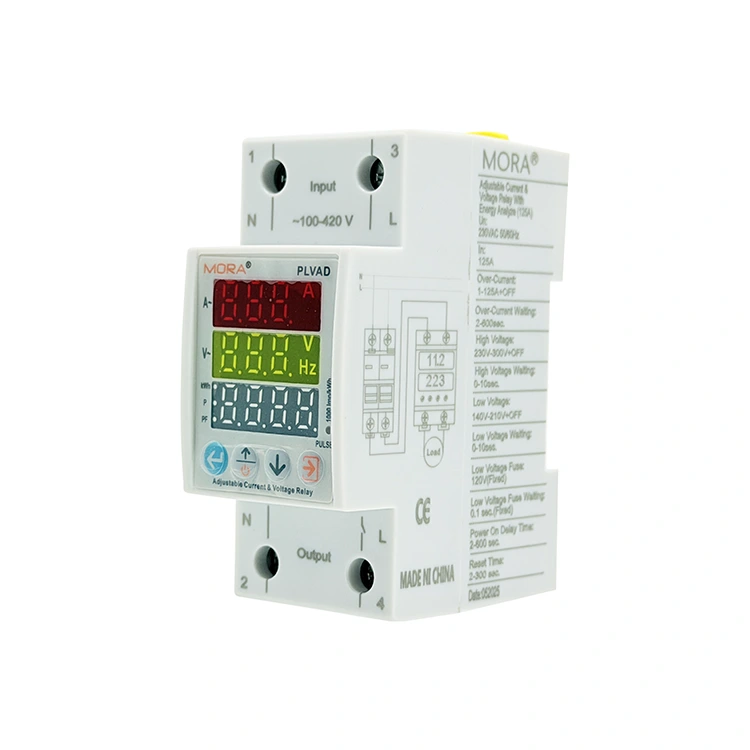

2P デジタルボルテージプロテクタ Type C トリプルディスプレイ付き

産業用開閉装置の購入者は、レールのスペースを節約し、現場配線の複雑さを軽減する多機能監視デバイスを探しています。 PUGAO (Mora) によって精密に構築された、トリプル ディスプレイを備えた高効率 2P デジタル電圧プロテクター タイプ C は、オールインワンの 36 mm 幅モジュラー パッケージでこの検索目的を満たします。古いデュアルウィンドウ設計とは異なり、このユニットは内蔵の内部電流センサーと高解像度の漏れ追跡回路を備えています。オンボードのマイクロプロセッサはこれらの入力を同時に処理し、過電圧、過電流、残留電流の障害に対して独立した調整範囲を提供し、敏感な自動機械を完全に保護します。

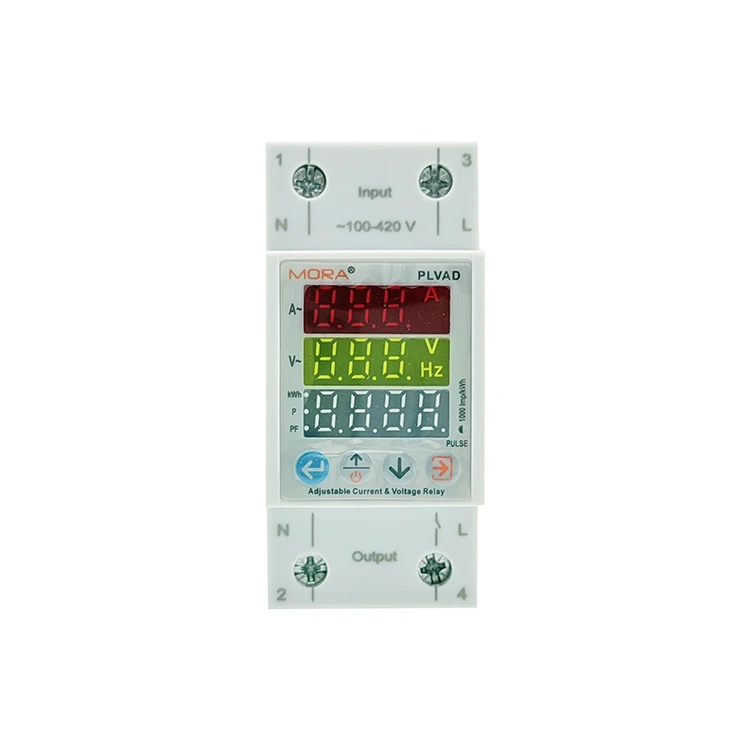

トリプル ウィンドウ インターフェイスはメンテナンス効率にどのような効果をもたらしますか?

最新の自動化サブパネルでは、診断を簡素化し、ダウンタイムを防ぐために詳細な電気データが必要です。トリプル ディスプレイを備えた 2P デジタル電圧プロテクター タイプ C は、ライン電圧 (V)、アクティブ回路電流 (A)、およびリアルタイムの残留電流/電力メトリクスを同時に表示する 3 つの独立した積み重ねられたデジタル ディスプレイ ウィンドウを使用します。このリアルタイム データ表示により、フェイスプレート ボタンを使用してメニューを手動で切り替える必要がなくなり、メンテナンス チームは、重大な障害によって予定外のシステム シャットダウンが発生する前に、不均衡な負荷、高調波電流、または絶縁不良を即座に発見できるようになります。

技術的性能パラメータ

• 動作電圧範囲: AC140V～300V (50/60Hz)

• 電流監視容量 (Iₘₐₓ): 1A ～ 63A 調整可能 (ステップ: 0.1A)

• 漏れ感度スペクトル: 10mA ～ 99mA の範囲または設定可能なバイパス

• データ更新速度 / 精度: ≤ 0.5 秒のサンプリング サイクル / クラス 1.0 計測

• 端子配線容量: 最大 25mm² ソリッド / 16mm² フレ​​キシブル撚線ケーブルに対応

• コンプライアンスと認証: CE 認定、RoHS 準拠、IEC 60947-2 付録 B 規格に準拠して製造

マイクロ秒の漏電追跡

ミリレベルの漏電高精度監視: プロフェッショナルな残留電流監視コアを搭載し、ミリアンペアレベルの地絡電流のリアルタイム追跡をサポートし、ワイヤの経年劣化、湿気の浸入、絶縁損傷によって引き起こされる微小な漏電信号を正確に捕捉します。

二重火災および感電防止：短絡保護に基づいて回路の二次安全保護バリアを構築し、絶縁不良による電気火災や感電事故を効果的に防止し、古い配線設備や安全レベルの高い産業シナリオに適しています。

内蔵低損失電流センサーと過電流保護

統合センシング省スペース設計: 低抵抗の高精度変流器を内蔵し、0 ～ 63A のフルレンジの高精度電流モニタリングをサポートします。トリプルディスプレイを備えた 2P デジタル電圧プロテクター Type C は、外部 CT センサーと補助配線の必要性を排除し、配電ボックスの内部レイアウトを大幅に最適化し、エンジニアリングコストを削減します。

インテリジェントな突入電流識別: ユーザーは過電流トリップしきい値と遅延時間をカスタマイズできます。このシステムは、モーター起動時の瞬間的な突入電流を自動的に識別して回避し、迷惑なトリップを発生させず、真の継続的な過負荷障害に対しては電源を迅速に遮断して回路機器を保護します。

長期安定した接続

• 気密配線設計: ニッケルメッキ銅クランプと M5 スチール複合ネジは、強力なクランプ力で最大 2.5 Nm の配線トルクをサポートします。

• 老化防止と緩み防止：端子の内壁にある深い滑り止め鋸歯が銅線コアにしっかりと食い込み、銅のクリープや長期の熱サイクルによって引き起こされる接触不良を効果的に解決し、低抵抗の安定した動作を維持します。

よくある質問

Q: 低電力機器が正常に動作しているときに、電流表示が 0.0A と表示されるのはなぜですか?

A: このモデルの内蔵変流器は、最小検出しきい値 0.5A で産業用高電力負荷監視用に校正されています。小型照明や待機電子機器などの低電力機器の動作電流は検出限界より低いため、表示は 0.0A と表示されます。このトリプル ディスプレイ付き 2P デジタル電圧プロテクター タイプ C は、低電力機器の微小電流測定用ではなく、産業用高負荷保護用に配置されています。

Q: ベースライン漏洩量が多い古い施設の漏洩保護機能をオフにすることはできますか?

A: はい。残留電流しきい値は 10 ～ 99mA の範囲で自由に調整でき、また、古いラインの固有のベースライン漏れによって引き起こされる迷惑なトリップを避けるために、プログラミング メニューを通じて手動でオフにすることもできます。現場の接地安全仕様に確実に準拠するために、現場の配線の安全性を確認した後、有資格の電気技術者が操作することをお勧めします。

Q: カスタマイズした電圧および電流パラメータは停電後に失われますか?

A: 損はありません。ユーザーが設定したすべての保護しきい値と動作パラメーターはオンボード EEPROM 不揮発性チップに固定されているため、バッテリーのバックアップは必要ありません。パラメータは永続的に保存され、系統電力の回復後に保護作業を再開するために自動的にロードできます。
